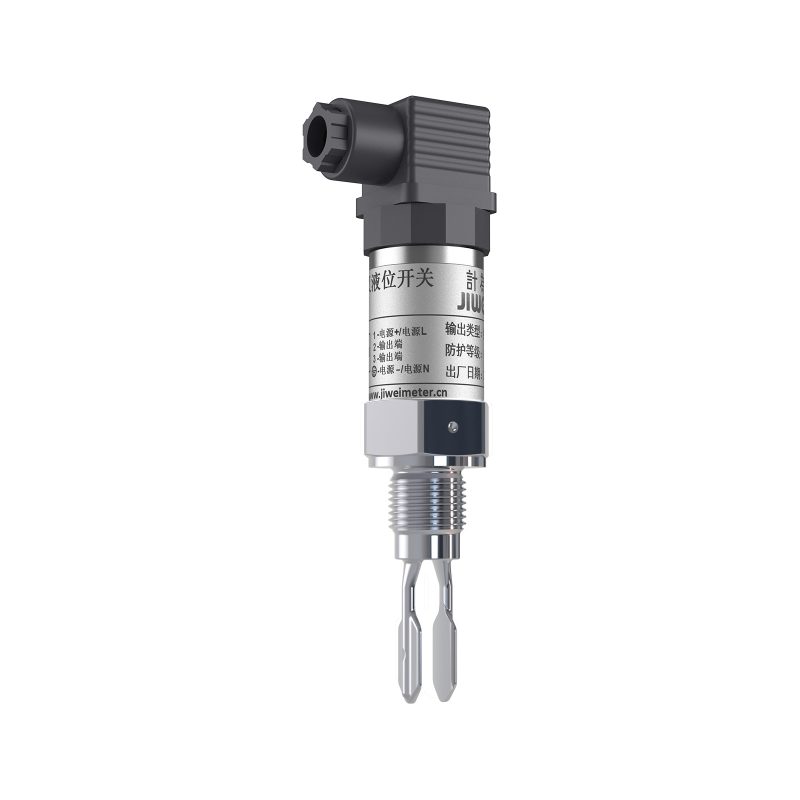

Ring-21緊湊型音叉液位開關是專用于液位測量的經濟型限位控制開關。產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅38mm。該產品主要用于較為簡單工況的液位測量，特別適合用于小型容器和罐體周圍空間狹小的場合。同樣基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。
工作原理同于Ring-11系列音叉液位開關產品，是基于檢測叉體浸泡于介質時振動頻率變化的設計原理。即當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。
（1）結構小巧輕便，總長160.5mm，最大直徑31.5mm，叉體長僅38mm。
（2）特別適合管道及狹小空間的液位測量。
（3）經濟實用、價格低廉、性價比高。
（4）通過CE認證。
（5）基于檢測頻率變化的設計，具有高可靠性。
（6）操作簡單、安全可靠、通用性強。
|
適用液體 |
密度 |
大于0.7g/cm3 |
|
流速 |
最大6m/s |
|
|
探頭參數 |
振動頻率 |
接近1200Hz |
|
叉體長度 |
38mm |
|
|
精度 |
測量偏差 |
±1mm |
|
延滯性 |
3.0±0.5mm |
|
|
重復性 |
0.5mm |
|
|
開關延遲 |
接觸物料 |
0.5s |
|
沒有物料 |
1s |
|
|
電源 |
繼電器輸出型 |
85～253V AC |
|
10～35V DC |
||
|
晶體管NPN/PNP型 |
10～35VDC |
|
|
功率消耗 |
AC<3.8mA；DC<825mW |
|
|
工作環境 |
過程壓力 |
-1～40bar |
|
過程溫度 |
-50～150℃ |
|
|
環境溫度 |
-40～70℃ |
|
|
儲存和運輸溫度 |
-40～80℃ |
|
|
過壓保護 |
繼電器輸出型 |
類別III，級別I |
|
晶體管NPN/PNP型 |
類別III，級別II |
|
|
安全認證 |
防護等級 |
閥門連接頭：IP65 |
|
M12×1：IP66/IP67 |
||
|
CE |
LVD證書和EMC證書 |
|
|
材質 |
外殼 |
316L |
|
過程連接 |
316L |
|
|
過程密封 |
克林格C-4400墊片 |
● 小型儲罐、集水池、冷卻水箱等液位上下限報警控制
● 管道系統中的液位限位檢測，適用于管徑有限的工況
● 實驗室或中試裝置等緊湊設備的液位監測
● 成本敏感型項目中替代浮球開關進行液位控制
● 水處理、空調循環水系統中的液位保護
● 食品、飲料或制藥行業中非防爆區域的小型液位控制（可選用符合衛生級標準版本）
注意事項：
- 緊湊型音叉液位開關在安裝時，音叉面與介質運動應保持平行，如圖一、圖二所示。
- 緊湊型音叉液位開關應避免安裝在液體的進出口，以免造成損壞或誤動作，如圖三、圖四所示。
