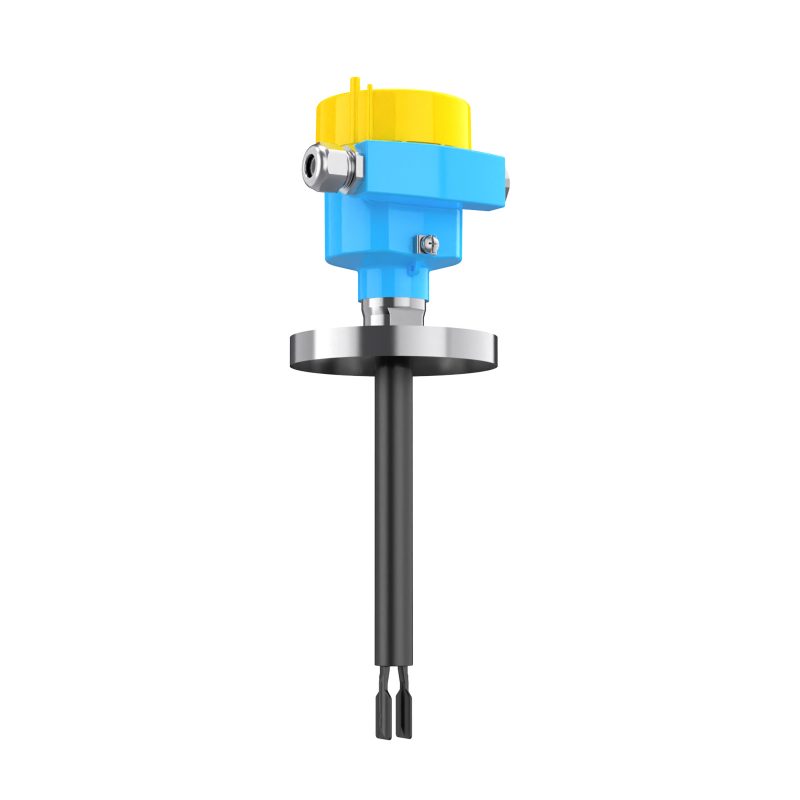

Ring-11涂層防腐音叉液位開關通過SIL2/3認證、3C認證、CE認證和本安、隔爆防爆認證,對其接液部分根據液體介質腐蝕強度的不同,選擇噴涂ECTFE、PFA、搪瓷等涂層,應用于強酸堿腐蝕性液體的測量。如用于高溫高壓環境,還應增加延長管、配置高壓防護氣密絕緣套管等。
為避免強腐蝕性液體的侵蝕,通過在與液體接觸的叉體及過程連接上噴涂ECTFE、PFA、搪瓷等涂層的方式,使得叉體及過程連接具有較強的抗腐蝕性,確保儀表穩定可靠地應用于強腐蝕性液體的測量。除上述不同外,Ring-11涂層防腐音叉液位開關的工作原理與Ring-11系列音叉液位開關的工作原理完全相同,即也是利用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時,叉體的諧振頻率明顯降低,振動頻率的變化直接反應在壓電檢測器件的輸出信號上,檢測電路對頻率的變化進行判別并輸出一個開關信號。
(1)抗腐蝕性強,應用范圍更廣。
(2)叉體長僅40mm,特別適合管道等狹小空間的液位測量。
(3)叉體經過精密調諧,可測介質密度最小僅0.5g/cm3。
(4)抗干擾能力強,免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
(5)耐高溫設計,過程溫度可達250℃,行業領先。
(6)擁有繼電器、二線制、NAMUR、晶體管4種信號輸出方式。
(7)可配置高壓防護氣密絕緣套管,特別適合高壓、腐蝕性危險液體的測量。
(8)通過SIL2/3認證、3C認證、CE認證和本安、隔爆防爆認證。
(9)基于檢測頻率變化的設計,具有高可靠性。

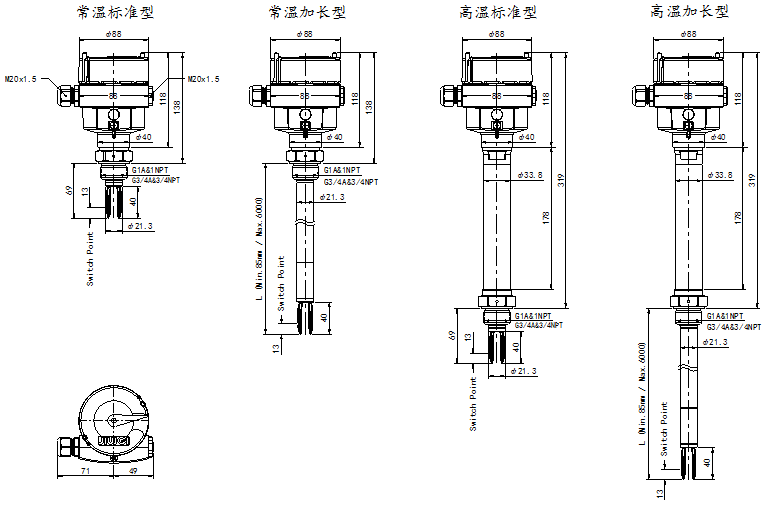

適用液體 |
密度 |
≥0.5g/cm3 |
粘度 |
0.1~10000mPa.s① |
|
流速 |
最大6m/s |
|
探頭參數 |
表面光潔度 |
Ra<0.5μm② |
振動頻率 |
接近1200Hz |
|
叉體長度 |
40mm |
|
精度 |
測量偏差 |
±1mm |
延滯性 |
2mm |
|
重復性 |
0.1mm |
|
開關延遲 |
接觸物料 |
0.5s |
沒有物料 |
1s |
|
電源 |
繼電器輸出型 |
20~253V AC/20~72V DC |
二線制型 |
10~36V DC |
|
NAMUR |
8.2V DC |
|
晶體管 |
6~48V DC |
|
最大功率消耗 |
8VA(AC);1.5W(DC) |
|
信號輸出 |
繼電器 |
雙刀雙擲 5A/253V AC/24V DC |
二線制 |
8mA/16mA,報警<2.3mA |
|
NAMUR |
≤1mA或≥2.1mA, 故障≤1mA |
|
晶體管 |
NPN/PNP |
|
工作環境 |
過程壓力 |
-1~64bar |
過程溫度 |
常溫-50~150℃ |
|
高溫-50~250℃ |
||
環境溫度 |
-40~70℃ |
|
儲存和運輸溫度 |
-40~80℃ |
|
過壓保護 |
繼電器輸出型 |
類別III,級別I |
二線制型 |
類別III,級別II |
|
安全認證 |
SIL認證 |
SIL2(HFT=0)/ SIL3(HFT=1) |
防爆等級 |
隔爆:Ex d IIC T6~T1 Gb |
|
本安:Ex ia IIC T6~T1 Ga |
||
CE |
LVD證書和EMC證書 |
|
防護等級 |
IP66/IP67 |
|
材質 |
外殼 |
鋁合金、不銹鋼 |
接地端子 |
316L |
|
螺紋過程連接 |
316L |
|
法蘭過程連接 |
316L、316L涂層Enamel、ECTFE、PFA |
|
叉體 |
316L、316L涂層Enamel、ECTFE、PFA |
|
過程密封 |
克林格C-4400墊片 |
注:①條件:當密度為1時的粘度范圍。
②適用范圍:僅限于食品級音叉液位開關。
(1)化工香料生產中原料儲罐、槽罐、反應釜(強腐蝕性、高溫液體)的液位測量。
本產品通過在接觸被測液體的叉體和法蘭部分噴涂ECTFE、PFA涂層,在表頭和法蘭之間增加延長管,能適應過程溫度高達250℃的強酸強堿液體的測量。
(2)硫酸、鹽酸、氫氟酸等儲罐中高、低液位測量。
(3)農藥廠的石油醚母液脫溶釜中液位測量。
(4)其他強腐蝕性液體的液位測量和控制。



注意事項:
- 音叉液位開關在安裝時,音叉面應與介質運動保持平行,如圖一、圖二所示。
- 音叉液位開關應避免安裝在液體的進出口,以免造成損壞或誤動作,如圖三、圖四所示。
