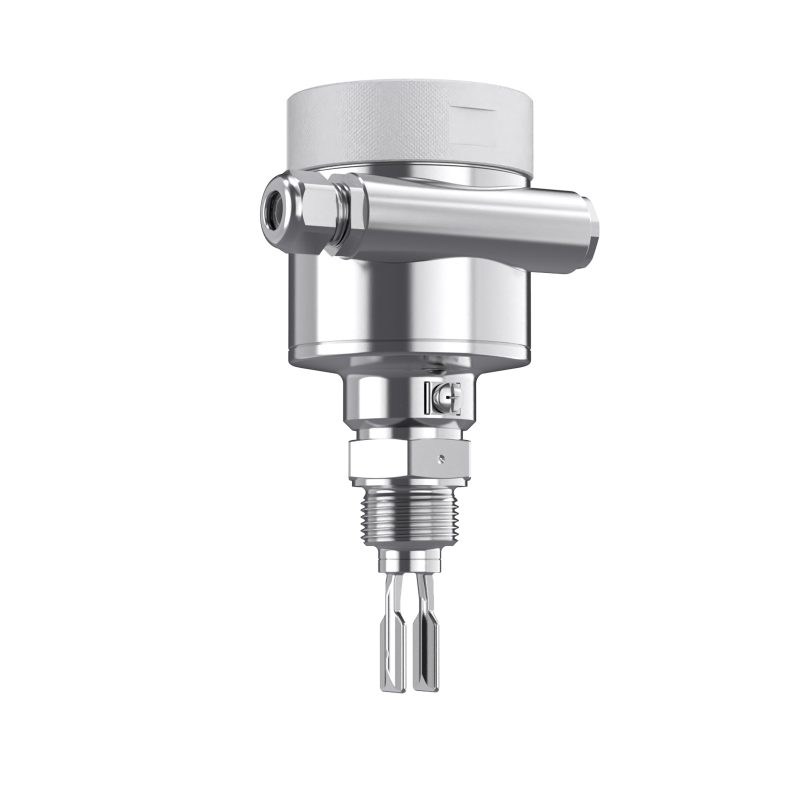

Ring-11不銹鋼外殼音叉液位開關
針對高溫、腐蝕性液體的液位測量,Ring-11不銹鋼外殼音叉液位開關的外殼采用了304或316L不銹鋼材質,以避免高溫、高壓、腐蝕性氣體工況對儀表外殼的侵蝕,從而確保儀表能夠在復雜工況下能夠穩定可靠的工作。
針對高溫、腐蝕性工況的液位測量,Ring-11不銹鋼外殼音叉液位開關的外殼采用了304或316L不銹鋼材質,以避免高溫、高壓、腐蝕性氣體工況對儀表外殼的侵蝕,從而確保儀表能夠在復雜工況下能夠穩定可靠的工作。
Ring-11不銹鋼外殼音叉液位開關采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時,叉體的諧振頻率明顯降低,振動頻率的變化直接反應在壓電檢測器件的輸出信號上,檢測電路對頻率的變化進行判別并輸出一個開關信號。
(1)采用304或316L不銹鋼材質的外殼,具有耐高溫、耐磨損和抗腐蝕性強的特點。
(2)叉體長僅40mm,特別適合管道等狹小空間的液位測量。
(3)叉體經過精密調諧,可測介質密度最小僅0.5g/cm3。
(4)抗干擾能力強,免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
(5)擁有繼電器、二線制、NAMUR、晶體管4種信號輸出方式。
(6)通過了一系列認證,包括SIL2/3認證、3C認證、CE認證以及本安、隔爆防爆認證,能夠滿足各種工業場景的需求并保證操作的安全性。
(7)基于檢測頻率變化的設計,具有高可靠性。
適用液體 | 密度 | ≥0.5g/cm3 |
粘度 | 0.1~10000mPa.s① | |
流速 | 最大6m/s | |
探頭參數 | 表面光潔度 | Ra<0.5μm② |
振動頻率 | 接近1200Hz | |
叉體長度 | 40mm | |
精度 | 測量偏差 | ±1mm |
延滯性 | 2mm | |
重復性 | 0.1mm | |
開關延遲 | 接觸物料 | 0.5s |
沒有物料 | 1s | |
電源 | 繼電器輸出型 | 20~253V AC/20~72V DC |
二線制型 | 10~36V DC | |
NAMUR | 8.2V DC | |
晶體管 | 6~48V DC | |
最大功率消耗 | 8VA(AC);1.5W(DC) | |
信號輸出 | 繼電器 | 雙刀雙擲 5A/253V AC/24V DC |
二線制 | 8mA/16mA,報警<2.3mA | |
NAMUR | ≤1mA或≥2.1mA, 故障≤1mA | |
晶體管 | NPN/PNP | |
工作環境 | 過程壓力 | -1~64bar |
過程溫度 | 常溫-50~150℃ | |
高溫-50~250℃ | ||
環境溫度 | -40~70℃ | |
儲存和運輸溫度 | -40~80℃ | |
過壓保護 | 繼電器輸出型 | 類別III,級別I |
二線制型 | 類別III,級別II | |
安全認證 | SIL認證 | SIL2(HFT=0)/ SIL3(HFT=1) |
防爆等級 | 隔爆:Ex d IIC T6~T1 Gb | |
本安:Ex ia IIC T6~T1 Ga | ||
CE | LVD證書和EMC證書 | |
防護等級 | IP66/IP67 | |
材質 | 外殼 | 鋁合金、不銹鋼 |
接地端子 | 316L | |
螺紋過程連接 | 316L | |
法蘭過程連接 | 316L、316L涂層Enamel、ECTFE、PFA | |
叉體 | 316L、316L涂層Enamel、ECTFE、PFA | |
過程密封 | 克林格C-4400墊片 |
②適用范圍:僅限于食品級音叉液位開關。
計為不銹鋼外殼音叉液位開關廣泛應用于各種工況的液位測量,尤其適合用于礦山行業、船舶行業、具腐蝕性的化工行業、衛生要求嚴格的食品制藥行業等要求較高的場合。



注意事項:
- 音叉液位開關在安裝時,音叉面應與介質運動保持平行,如圖一、圖二所示。
- 音叉液位開關應避免安裝在液體的進出口,以免造成損壞或誤動作,如圖三、圖四所示。
