Ring-11超高溫音叉液位開關
針對工業過程溫度超高、環境復雜的挑戰，深圳計為自動化技術有限公司創新性地研發了具備水冷與氣冷雙重冷卻技術的Ring-11超高溫音叉液位開關。該產品不僅實現了400℃極限溫度下的穩定測量，還通過智能散熱設計顯著延長了儀器壽命，填補了國內超高溫液位測控技術的空白，具備在高溫關鍵領域替代進口高端設備的實力。
針對過程溫度超過280℃的苛刻工況，深圳計為自動化技術有限公司在原有Ring-11音叉液位開關的基礎上，成功研發出具備水冷（氣冷）功能的Ring-11超高溫音叉液位開關。該產品可在最高400℃的極端高溫環境下長期穩定運行，填補了國內在超高溫液位測控領域的技術空白，具備在關鍵工況中實現進口產品替代的能力。

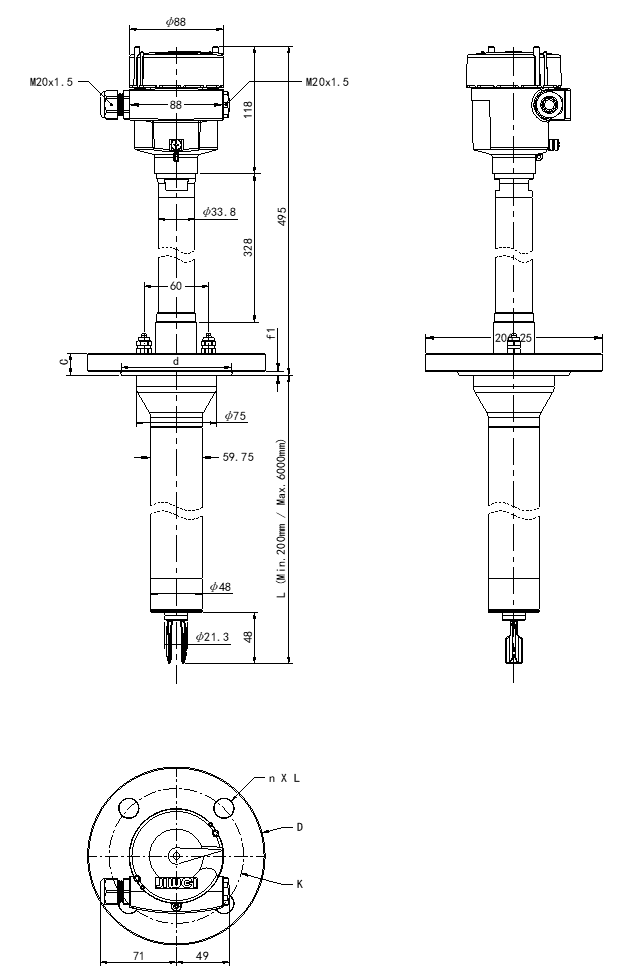

Ring-11超高溫音叉液位開關的工作原理與常規Ring-11音叉液位開關完全相同。該產品在原有高溫結構基礎上，創新性地外加一套冷卻套管結構，用于應對超高溫工況下的可靠測量需求。
冷卻套管一端與過程連接（法蘭）焊接固定，設有進氣或進水通孔與出氣或出水通孔；另一端則連接至振動探頭。冷卻介質（氣體或水）通過連接在法蘭上的毛細銅管通入，沿銅管精確導流，直接送達音叉振動區域，有效降低探頭溫度。
該設計可將壓電陶瓷片及高溫導線組件的工作溫度控制在允許范圍內，從而確保Ring-11音叉液位開關在高達400℃的極端工況下仍可實現長期、穩定、可靠的液位測量。
● 超高溫適應，過程溫度最高達400℃：采用創新水冷/氣冷結構設計，有效保護內部元件，確保設備在極端高溫環境下長期穩定運行，突破行業溫度上限。
● 緊湊型結構，適用于狹小空間安裝：叉體長度僅40mm，結構小巧，特別適合用于管道等空間受限場合，提升現場適配性。
● 支持低密度液體測量：經過精密調諧設計，可測最低密度達0.5g/cm3，滿足多種輕質液體的液位控制需求。
● 出色的抗干擾性能：可有效抵御泡沫、氣泡、粘稠物、振動等因素影響，確保測量信號穩定可靠。
● 多種輸出方式，系統兼容性強：提供繼電器、二線制、NAMUR和晶體管輸出，便于集成至各種工業控制系統中。
● 通過多項權威認證：已獲得SIL2/3功能安全認證（國家認監委官網可查）、CE、3C、防爆（本安/隔爆）等資質，確保在嚴苛工況下安全運行。
● 符合食品與制藥行業標準：滿足HACCP、3A等衛生規范，適用于食品、飲料、制藥等對潔凈度要求高的行業。
● 頻率變化檢測原理，穩定性高：采用頻率變化原理判斷液位狀態，工作可靠，維護量低，適用于連續測控場景。
| 適用液體 | 密度 | ≥0.5g/cm3 |
| 粘度 | 0.1～10000mPa.s① | |
| 流速 | 最大6m/s | |
| 探頭參數 | 表面光潔度 | Ra<0.5μm② |
| 振動頻率 | 接近1200Hz | |
| 叉體長度 | 40mm | |
| 精度 | 測量偏差 | ±1mm |
| 延滯性 | 2mm | |
| 重復性 | 0.1mm | |
| 開關延遲 | 接觸物料 | 0.5s |
| 沒有物料 | 1s | |
| 電源 | 繼電器輸出型 | 20～253V AC/20～72V DC |
| 二線制型 | 10～36V DC | |
| NAMUR | 8.2V DC | |
| 晶體管 | 6～48V DC | |
| 最大功率消耗 | 8VA(AC)；1.5W(DC) | |
| 信號輸出 | 繼電器 | 雙刀雙擲 5A/253V AC/24V DC |
| 二線制 | 8mA/16mA，報警<2.3mA | |
| NAMUR | ≤1mA或≥2.1mA， 故障≤1mA | |
| 晶體管 | NPN/PNP | |
| 工作環境 | 過程壓力 | -1～64bar |
| 過程溫度 | 常溫-50～150℃ | |
| 高溫-50～280℃ | ||
| 超高溫-50～400℃③ | ||
| 環境溫度 | -40～70℃ | |
| 儲存和運輸溫度 | -40～80℃ | |
| 過壓保護 | 繼電器輸出型 | 類別III，級別I |
| 二線制型 | 類別III，級別II | |
| 安全認證 | SIL認證④ | SIL2(HFT=0)/ SIL3(HFT=1) |
| 防爆等級 | 隔爆：Ex d IIC T6～T1 Gb | |
| 本安：Ex ia IIC T6～T1 Ga | ||
| CE | LVD證書和EMC證書 | |
| 防護等級 | IP66/IP67 | |
| 材質 | 外殼 | 鋁合金、不銹鋼 |
| 接地端子 | 316L | |
| 螺紋過程連接 | 316L、哈氏合金C-22 | |
| 法蘭過程連接 | 316L、哈氏合金C-22、316L涂層Enamel、ECTFE、PFA | |
| 叉體 | 316L、哈氏合金C-22、316L涂層Enamel、ECTFE、PFA | |
| 過程密封 | 克林格C-4400墊片 |
注：①條件：當密度為1時的粘度范圍。
②適用范圍：僅限于食品級音叉液位開關。
③用附帶的口哨扣住排氣嘴，并使口哨出氣孔一側的內壁緊貼排氣嘴外壁放置，緩慢增加冷卻氣體進氣量，直到口哨發出號聲為止，此時對應的冷卻氣體流量為最小流量。
④遵循國際標準IEC61508（國標GB/T20438）。
● 石油化工行業
適用于高溫儲罐、裂解裝置、反應器等工藝環節中的液位監測。Ring-11可在400℃高溫下穩定運行，確保對高溫、高壓、易揮發液體介質的安全監控。
● 化工與精細化工
在酸性、腐蝕性或高沸點液體如有機溶劑、反應液儲罐中，Ring-11通過結構降溫系統，有效應對長期高溫沖擊，保障液位信號連續可靠。
● 熱電與能源行業
適用于導熱油罐、冷凝水箱、鍋爐補水系統等高溫液體設備中，提供穩定的液位開關信號，優化熱能系統效率，防止干燒或溢流風險。
● 環保與垃圾焚燒行業
在焚燒爐高溫滲濾液收集、余熱鍋爐冷卻水系統等應用場合，Ring-11可保障液位監控穩定，提升運行安全。
● 冶金與鋼鐵行業
適用于連鑄冷卻水、高溫潤滑油、除塵系統水箱等設備，面對強熱輻射與高電磁干擾環境，Ring-11依然能準確輸出液位狀態，滿足嚴苛生產要求。
● 建材與水泥行業
用于預熱塔清洗系統、窯尾排液、助磨劑高溫儲罐等環節，提供連續穩定的液位控制信號，適應工況溫度遠超300℃的生產環境。
● 新能源行業
應用于鋰電高溫電解液儲罐、有機溶劑回收系統等裝置中，保障高溫易燃液體的液位控制安全，助力生產系統穩定高效運行。
注意事項：
- 音叉液位開關在安裝時，音叉面應與介質運動保持平行，如圖一、圖二所示。
- 音叉液位開關應避免安裝在液體的進出口，以免造成損壞或誤動作，如圖三、圖四所示。
