Tube-11常溫振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關。產品主要用于顆?；蚍勰┕腆w料位的測量，能夠滿足絕大部分顆粒狀料位的現場測量要求，例如：PVC、氫氧化鈉、石灰、沙粒、泥土、煤、粉塵、食糖、谷粒、豆類等，測量密度最低可達0.02g/cm3。產品性能指標達到行業先進水平，具有極高的可靠性。
Tube-11系列振棒料位開關現已申請3項發明專利，其中兩項已經授權（專利號：ZL201510009538.3、ZL201510059187.7），一項正在審核（申請號：201610511184.7）；另有1項實用新型專利授權（ZL201620679133.0）。
Tube-11常溫振棒料位開關的振動探頭采用獨特的內外嵌套設置的雙管設計，通過將內外振動管的諧振頻率調節到完全一致，使得產品具有極高的可靠性和檢測靈敏度，可測介質密度低達0.02g/cm3。產品采用壓電器件實現振動的驅動與檢測，使內外管在完全一致的諧振頻率下產生共鳴。當振動棒與被測物料接觸時，接觸物料的外管諧振頻率發生變化，從而破壞內外管的共鳴條件，使得振動探頭的振幅明顯減小，壓電檢測器件輸出信號幅度也隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。
● 雙管探頭設計，國內首創，適用于多種固體物料測量。
● 高靈敏度探頭，可測介質密度低至0.02g/cm3，適應絕大部分固體物料。
● 超高溫耐受性，過程溫度可達250℃，超高溫型（氣/水冷卻）可達400℃，行業領先。
● 高掛料冗余設計，適應粘稠或易掛料介質測量。
● 豐富的自診斷功能，能夠準確定位故障信息，提升設備維護效率。
● 簡單安裝，無需校準，即插即用，方便快捷。
● 多重防爆認證，通過CE認證、氣體粉塵雙防爆認證。
● 抗腐蝕材料：采用316L、318S13材料，確保長期穩定工作。
● 柔性電纜連接，纜繩型加長部分最長可達20米，有效減少磨損，延長使用壽命。
|
適用物料 |
介質類型 |
粉末、顆粒狀固體物料① |
|
介質密度 |
≥0.02g/cm3 | |
|
探頭參數 |
振動頻率 |
接近360Hz |
|

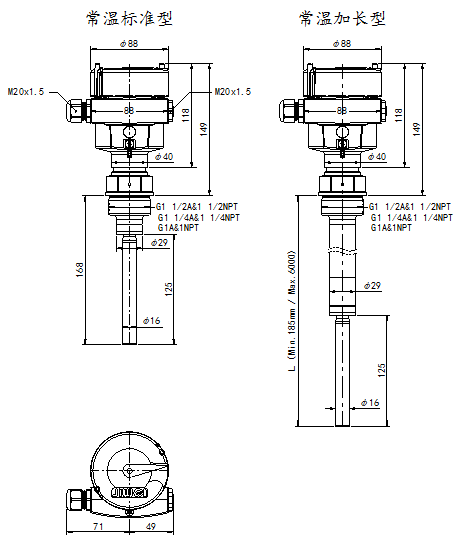

探頭長度 |
125mm | |
|
探頭直徑 |
16mm | |
|
開關延遲 |
接觸物料 |
0.5s |
|
沒有物料 |
1s | |
|
電源 |
繼電器輸出型 |
20～253V AC/20～72V DC |
|
二線制型 |
10～36V DC | |
|
最大功率消耗 |
8VA（AC）； 1.5W（DC） | |
|
信號輸出 |
繼電器 |
雙刀雙擲，5A/253V AC/24V DC |
|
二線制 |
8mA/16mA，報警<2.3mA | |
|
工作環境 |
過程壓力 |
-1～16bar |
|
過程溫度 |
常溫-50～150℃，高溫-50～250℃，超高溫-50～400℃ | |
|
環境溫度 |
-40～80℃ | |
|
儲存和運輸溫度 |
-40～80℃ | |
|
冷卻規格和參數 （只適用于Tube-11超高溫型） |
冷卻進氣管 |
6×4規格(外徑6mm)PU氣管 |
|
冷卻氣壓 |
0.8Mpa | |
|
冷卻氣體最小流量 |
需調試② | |
|
過壓保護 |
繼電器輸出型 |
類別III，級別I |
|
二線制型 |
類別III，級別II | |
|
安全認證 |
防護等級 |
IP66/IP67 |
|
防爆等級 | 隔爆： Ex db lIC T1…T6 Gb; Ex tb IIIC T80℃…T440°C Db 本安： Ex ia II CT1…T6 Ga; Ex ia IIIC T???100℃…T???450℃ Da | |
|
CE |
LVD證書和EMC證書 | |
|
材質 |
外殼 |
鋁合金、不銹鋼 |
|
接地端子 |
316L | |
|
過程連接 |
316L | |
|
探頭 |
316L、318 S13 | |
|
過程密封 |
克林格C-4400墊片 |
注：①顆粒大小最大20mm，此時要求介質密度<0.05g/cm3。
②用附帶的口哨扣住排氣嘴，并使口哨出氣孔一側的內壁緊貼排氣嘴外壁放置，緩慢增加冷卻氣體進氣量，直到口哨發出號聲為止，此時對應的冷卻氣體流量為最小流量。
● 煤電廠半干法脫硫裝置反應產物料倉（CaSO?、CaSO?混合物）的料位測量
? 掛料冗余大，成功解決CaSO?、CaSO?混合物的粘附問題。
? 不受介電常數影響，振動式物位開關能夠克服濕度變化帶來的測量不穩定性，保證高可靠性測量。
● 電廠燃燒系統環保燃料倉
? 木屑、秸稈顆粒的密度低至0.1g/cm3，超出一般物位開關的測量范圍。
? 本產品能夠在0.02g/cm3以上的密度范圍內可靠工作，適用于低密度物料的精準測量。
● 電廠除塵電袋與輸灰系統的灰斗、倉泵
? 產品探頭長度僅125mm，有效減少物料沖擊面積，降低因沖擊而造成的損壞。
● 氧化鋁料倉料位測量
? 氧化鋁顆粒比重大，磁場較強，工況復雜。
? 計為振棒料位開關具有媲美進口產品的質量，能夠提供高可靠性的測量。
● 煤倉收灰裝置（粉煤灰料倉）測量
? 適用于各種工業粉末物料的精準測量。
● PVC顆粒儲料倉、包裝線料倉監控
? 適用于密度較低的顆粒物料，提供精準的料位測量。
● 活性炭顆粒測量
? 適合精細顆粒物料的測量，確保穩定可靠的性能。
● 玻璃碎塊料位測量
? 本產品可應用于粗顆?；蛩槠瑺钗锪系木珳柿衔粶y量。
注意事項：
- 如圖一所示為垂直安裝時，料位開關與容器壁的距離至少為容器直徑d的1/6。
- 如圖二所示為水平安裝時，料位開關應傾斜20°，以防止掛料現象。為減少物料對探頭的直接沖擊，可在振動體上方安裝防護擋板，擋板長度應大于探頭水平安裝的長度。對于一般性物料防護擋板的截面形狀為倒V形（如圖中a）；對于粗糙且密度較大物料防護擋板的截面形狀采用正V形（如圖中b），以減輕物料對防護擋板的磨損。
- 料位開關應避免安裝在進料口，以避免物料沖擊造成損壞或誤動作。圖三為正確安裝，圖四為錯誤安裝。
- 圖五為壁龕式安裝，即當物料（密度大、顆粒大）垂直落下并沖擊料位開關的探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處。圖中a的長度應大于探頭的插入深度，以保護探頭不至于被物料壓彎。
