音叉液位開關的優勢和分類

?? 　　音叉液位開關是振動式物位開關的一種，是基于懸臂梁的振動原理工作的。其采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。那么，作為一種高可靠性專用于液位測量的控制開關，音叉液位開關的優勢和分類有哪些呢？

　　一、音叉液位開關的優勢

　　計為Ring-11音叉液位開關基于檢測頻率變化的設計，是一種高可靠性專用于液位測量的控制開關。具有如下優勢：

　　1．專利產品。Ring-11音叉液位開關是一款被授予國家發明專利的產品，專利號為ZL201510735568.2。

　　2．叉體短小。音叉長度僅有40mm，既可適用于容器、儲罐、槽罐中的液位測量，也能適用于導管等狹小空間的液位測量。

　　3．測量介質密度低?；跈z測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3。

　　4．抗干擾能力強，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。

　　5．多種輸出方式。擁有繼電器、二線制和Namur三種信號輸出方式，可滿足用戶的不同工況和需求。

　　6．獲得第三方認證。通過本安、隔爆防爆認證，防護等級高達IP66/IP67，可用于各種復雜工況的液位測量。

　　7．適用范圍廣。不僅適用于鹽酸、硫酸、硝酸、堿液、糖漿、藥液、工業廢水等液位的測量，而且特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。

　　二、音叉液位開關的分類

　　按照不同的標準，音叉液位開關有不同的分類。目前，音叉液位開關較為常見的有常溫音叉液位開關、高溫音叉液位開關、食品級音叉液位開關、高壓防護音叉液位開關和涂層防腐音叉液位開關等。

　　1．Ring-11常溫音叉液位開關

　　叉體僅40mm，可測液體密度低至0.5g/cm3，過程溫度高達150℃，主要應用有：

　?。?）石油、原油、汽油、潤滑油儲罐的液位測量。

　?。?）泵保護系統中管道液位控制。

　?。?）LNG液化天然氣輸送管道的液位測量（密度0.56g/cm3）。

　?。?）化工香料生產中原料儲罐、槽罐、反應釜（強腐蝕性、高溫液體）的液位測量。

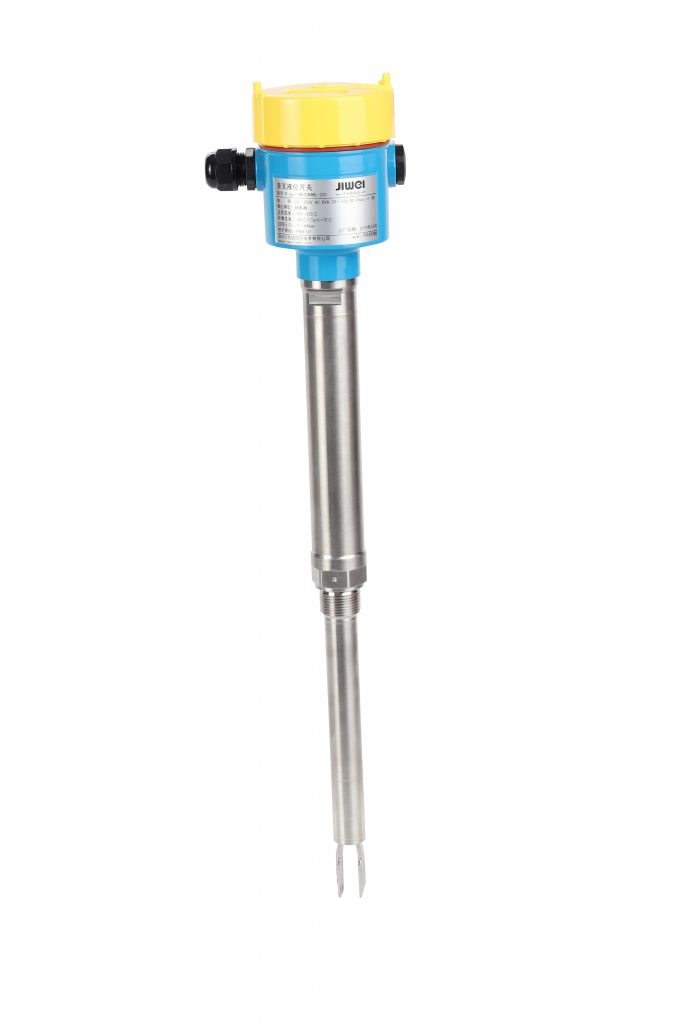

　　2．Ring-11高溫音叉液位開關

　　Ring-11高溫音叉液位開關采用耐高溫設計，過程溫度可達250℃，是一種高可靠性專用于測量溫度較高介質液位的控制開關。一般用于過程溫度高于150℃的液位測量和控制。

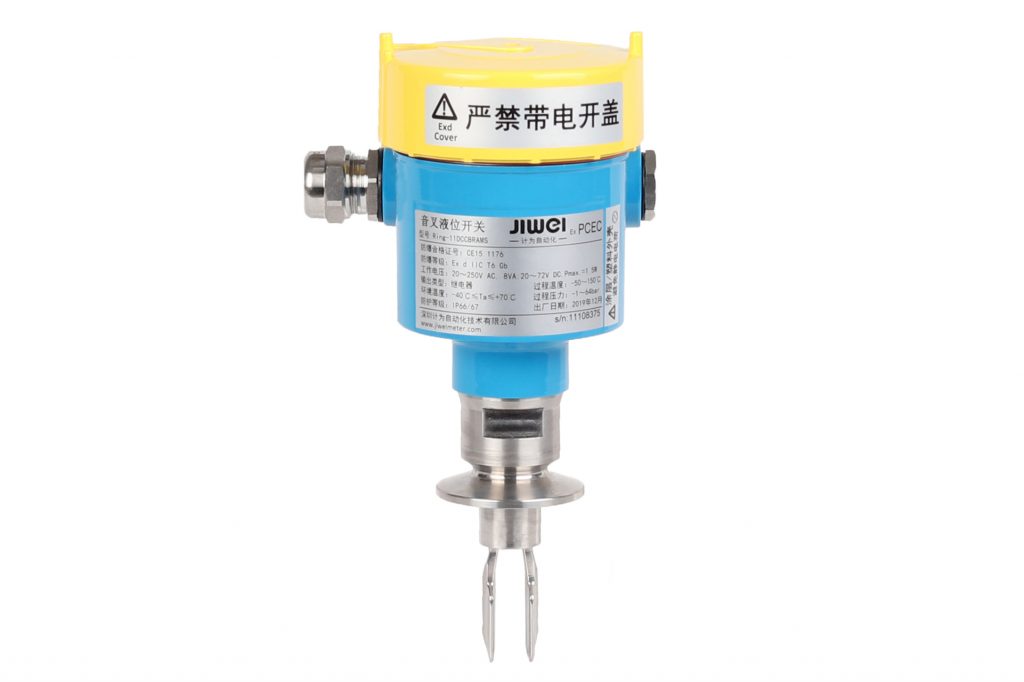

　　3．Ring-11食品級音叉液位開關

　　計為食品級音叉液位開關采用卡箍式過程連接，表面光潔度Ra<0.5μm，主要用于食品工業中的液位測量。

　　4．Ring-11涂層防腐音叉液位開關

　　音叉液位開關的接液部分的涂層有ECTFE、PFA、搪瓷等可選，應用于強酸堿腐蝕性液體測量。

　　5．Ring-11高壓防護音叉液位開關

　　該產品增加配置了氣密絕緣套管，有效杜絕高壓強腐蝕性液體的意外泄漏。

　　6．Ring-21緊湊型音叉液位開關

　　計為現有Ring-21緊湊型音叉液位開關和Ring-21高溫緊湊型音叉液位開關兩種，是專用于液位測量的經濟型限位控制開關。產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅38mm，非常適合小型容器和罐體周圍空間狹小場合的液位測量。同樣基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。
