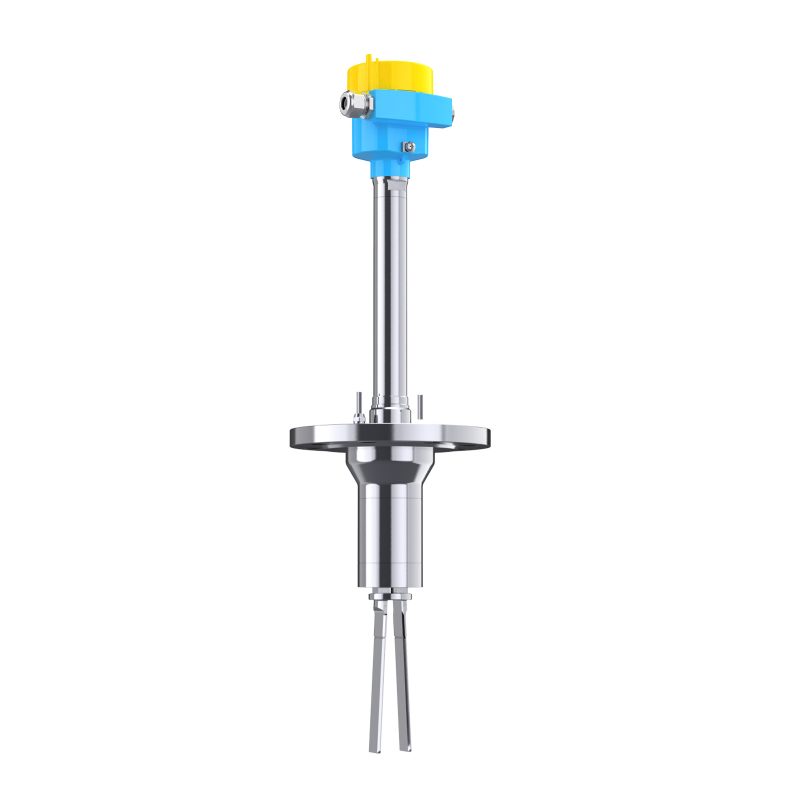

針對過程溫度超過250℃的極端高溫工況，計為自動化在Fork-11高溫音叉料位開關的基礎上成功開發了革命性的Fork-11超高溫音叉料位開關。該設備配備了先進的水冷（氣冷）功能，能夠在高達400℃的超高溫環境下穩定可靠地運行，遠超傳統設備的工作極限。通過這項突破性技術，Fork-11超高溫音叉料位開關不僅在冶金、石化、鋼鐵、陶瓷等高溫工況中表現出色，還大幅提升了設備的耐高溫能力與測量精度，使其成為超高溫應用中的首選解決方案，極大地拓展了料位測量設備在嚴苛環境下的適用范圍，成為行業內領先的高溫料位測量技術之一。
Fork-11超高溫音叉料位開關工作原理與Fork-11高/常溫音叉料位開關的工作原理完全相同，Fork-11超高溫音叉料位開關是在高溫音叉料位開關結構的基礎上，創新地外加一個冷卻套管。冷卻套管一端與過程連接（法蘭）焊接在一起，設有進氣或進水通孔和出氣或出水通孔；冷卻套管的另一端與振動探頭相連。過程連接（法蘭）上進氣或進水通孔連有毛細銅管，直通振動探頭，氣流或水流通過毛細銅管直達振動探頭，從而降低探頭溫度，使得音叉料位開關內部的壓電陶瓷和高溫導線能夠在允許的溫度條件下工作，使音叉料位開關能夠在400℃超高溫工況下實現可靠測量。
● 領先行業的耐高溫設計，過程溫度可達400℃，滿足極端高溫工況下的穩定運行需求，全面提升高溫物料測量的可靠性。
● 精準調諧的叉體設計，專為測量低至0.008g/cm3的超低密度物料打造，確保在極細顆粒及粉末物料測量中的高效與準確。
● 粉末和細顆粒物料測量專用，獨特防掛料設計，能夠有效防止物料粘附，保證持續穩定測量，提高生產效率。
● 高效自診斷功能，實時監測設備狀態，準確定位故障信息，減少停機時間，確保設備長期高效穩定運行。
● 簡便安裝，免維護設計，節省時間和成本，降低運維難度，提升企業運營效率。
● 通過CE認證，氣體隔爆和氣體本安防爆認證，確保設備在危險環境中安全可靠地運行，適用于高風險工況。
● 高性能316L材料，耐腐蝕、耐高溫，確保設備長期穩定工作，適應各種惡劣環境，延長產品使用壽命。
● 最長可達20米的柔性電纜連接，大大減少擠壓負荷對設備的磨損，增加使用壽命，進一步提升設備的可靠性。
|
適用物料 |
介質類型 |
粉末、細顆粒物料 |
|
介質密度 |
≥0.008 g/cm3 | |
|
顆粒大小 |
最大10mm | |
|
探頭參數 |
振動頻率 |
接近140Hz |
|
音叉長度 |
150mm | |
|
響應時間 |
接觸物料 |
0.5s |
|
沒有物料 |
1s | |
|
電源 |
繼電器輸出型 |
20～253V AC/20～72V DC |
|
二線制型 |
10～36V DC | |
|
最大功率消耗 |
8VA（AC）；1.5W（DC） | |
|
信號輸出 |
繼電器 |
雙刀雙擲 5A/253V AC/24V DC |
|
二線制 |
8mA/16mA，報警<2.3mA | |
|
工作環境 |
過程壓力 |
-1～25bar |
|
過程溫度 |
常溫-50～150℃ | |
|
高溫-50～250℃ | ||
|
超高溫-50～400℃ | ||
|
環境溫度 |
-40～80℃ | |
|
儲存和運輸溫度 |
-40～80℃ | |
|
冷卻規格和參數 （只適用于超高溫型） |
冷卻進氣管 |
6×4規格(外徑6mm)PU氣管 |
|
冷卻氣壓 |
0.8Mpa | |
|
冷卻氣體最小流量 |
需調試 | |
|
過壓保護 |
繼電器輸出型 |
類別III，級別I |
|
二線制型 |
類別III，級別II | |
|
安全認證 |
防護等級 |
IP66/IP67 |
|
防爆等級 | 隔爆： | |
本安： | ||
|
CE |
LVD證書和EMC證書 | |
|
材質 |
外殼 |
鋁合金、不銹鋼 |
|
接地端子 |
316L | |
|
過程連接 |
316L、316L涂層PTFE | |
|
叉體 |
316L、316L涂層PTFE | |
|
過程密封 |
克林格C-4400墊片 |
● 鋁土礦粉的料位測量
工況溫度： 約350℃
鋁土礦粉是一種超低密度的礦石，廣泛用于鋁土礦的冶煉過程中。Fork-11高溫音叉料位開關提供精準的料位測量，確保物料流量的穩定，避免料堆堵塞和掛料。
● 水泥生產中的粉煤灰料位測量
工況溫度： 約250℃
在水泥生產的粉煤灰儲存過程中，物料的溫度較高且密度較低。Fork-11高溫音叉料位開關能夠精準地檢測粉煤灰的料位，避免物料溢出或流量不穩，保證生產線的高效運行。
● 硫酸鋇粉末的料位測量
工況溫度： 約200℃
硫酸鋇粉末在化學和醫藥行業中常用于生產過程中。Fork-11高溫音叉料位開關能夠在高溫且低密度的工況下，提供精準的料位數據，確保硫酸鋇的穩定供應，減少因設備故障導致的生產停頓。
● 塑料顆粒（如聚丙烯、聚乙烯）的料位測量
工況溫度： 約180℃
塑料顆粒在生產和加工過程中溫度較高，且密度較低。Fork-11高溫音叉料位開關能夠精準測量塑料顆粒的料位，避免物料過量或不足，確保生產線的順暢運行。
● 石英砂的料位測量
工況溫度： 約300℃
石英砂作為一種超低密度的粉末，廣泛應用于玻璃制造等行業。Fork-11高溫音叉料位開關可以精準測量石英砂在高溫工況下的料位，避免掛料和物料流量不穩定，提高生產效率。
● 焦炭粉末的料位測量
工況溫度： 約350℃
焦炭粉末在冶金和化工行業中具有廣泛應用，其在高溫下的存儲和運輸要求高效的料位測量。Fork-11高溫音叉料位開關能夠在此類超高溫環境中可靠運行，提供精準的料位數據，保障焦炭的供應鏈穩定。
安裝注意事項：
- 水平安裝時，料位開關應傾斜20°，以防止掛料現象。為減少物料對探頭的直接沖擊，可在振動體上方安裝防護擋板，擋板長度應大于探頭水平安裝的長度。對于一般性物料，防護擋板的截面形狀為倒V形（如圖中a）；對于粗糙且密度較大的物料，防護擋板的截面形狀采用正V形（如圖中b），以減輕物料對防護擋板的磨損。如圖一所示。
- 料位開關應避免安裝在進料口，以防止物料沖擊造成損壞或誤動作，且叉體面和介質流動的方向應保持一致。圖二為正確安裝，圖三為錯誤安裝。
- 圖四為壁龕式安裝，即當物料（密度大、顆粒大）垂直落下并沖擊料位開關探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處。圖中a的長度應大于探頭的插入深度，以保護探頭不至于被物料壓彎。
