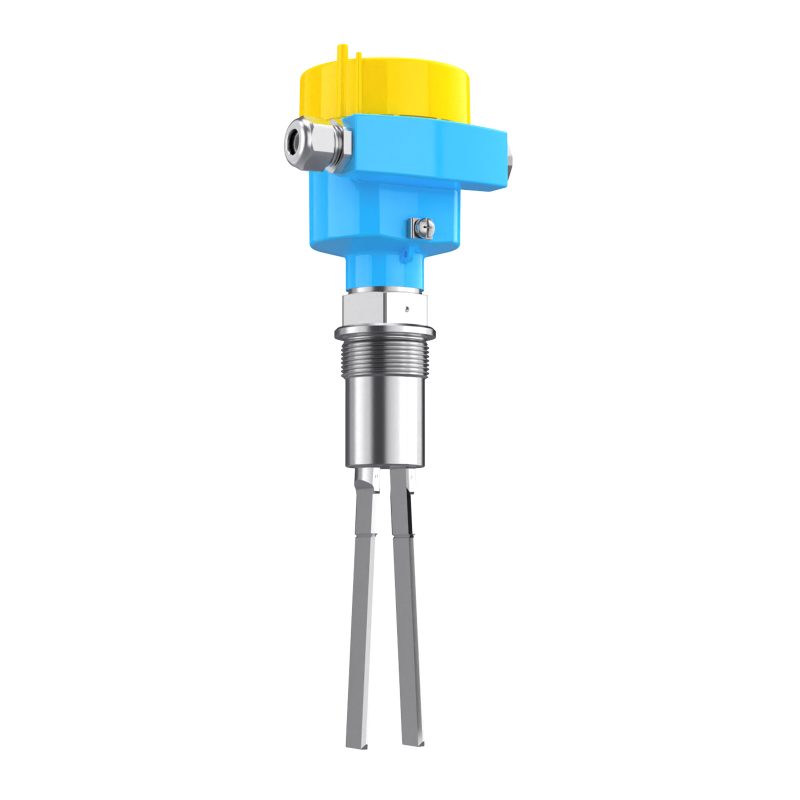

Fork-11常溫音叉料位開關是一種專用于測量粉末和細小顆粒的固體料位開關，可測細砂、細小化工原料、面粉、鹽等物料，最低密度達0.008g/cm3，特別適合超低密度的料位測量，具有廣泛的適應性和極高的可靠性。
Fork-11常溫音叉料位開關的探頭基于音叉式設計，采用壓電器件實現叉體的振動驅動與檢測。不接觸物料時，音叉在諧振頻率下產生自由振動，當音叉與被測物料接觸時，音叉的振動振幅明顯減小，壓電檢測器件的輸出信號幅度隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。該產品通過合理增加叉體面積，并且叉體經過精密調諧，靈敏度得以極大提高，可測物料密度低至0.008g/cm3。
（1）合理的叉體面積設計，且叉體經過精密調諧，可測密度低至0.008g/cm3。
（2）專用于粉末和細小顆粒的物料測量，能有效防止掛料。
（3）豐富的自診斷功能，能準確定位故障信息。
（4）安裝簡單，免于維護。
（5）通過CE和氣體隔爆和氣體本安防爆認證。
（6）采用抗腐蝕性強的材料316L。
（7）纜繩型加長部分采用柔性電纜連接，最長可達20米?？纱蟠鬁p小擠壓負荷對其產生的磨損，增加使用壽命，提高產品可靠性。
|
適用物料 |
介質類型 |
粉末、細顆粒物料 |
|
介質密度 |
≥0.008 g/cm3 |
|
|
顆粒大小 |
最大10mm |
|
|
探頭參數 |
振動頻率 |
接近140Hz |
|
音叉長度 |
150mm |
|
|
響應時間 |
接觸物料 |
0.5s |
|
沒有物料 |
1s |
|
|
電源 |
繼電器輸出型 |
20～253V AC/20～72V DC |
|
二線制型 |
10～36V DC |
|
|
最大功率消耗 |
8VA（AC）；1.5W（DC） |
|
|
信號輸出 |
繼電器 |
雙刀雙擲 5A/253V AC/24V DC |
|
二線制 |
8mA/16mA，報警<2.3mA |
|
|
工作環境 |
過程壓力 |
-1～25bar |
|
過程溫度 |
常溫-50～150℃ |
|
|
高溫-50～250℃ |
||
|
超高溫-50～400℃ |
||
|
環境溫度 |
-40～80℃ |
|
|
儲存和運輸溫度 |
-40～80℃ |
|
|
冷卻規格和參數 （只適用于超高溫型） |
冷卻進氣管 |
6×4規格(外徑6mm)PU氣管 |
|
冷卻氣壓 |
0.8Mpa |
|
|
冷卻氣體最小流量 |
需調試 |
|
|
過壓保護 |
繼電器輸出型 |
類別III，級別I |
|
二線制型 |
類別III，級別II |
|
|
安全認證 |
防護等級 |
IP66/IP67 |
|
防爆等級 |
隔爆：Ex d IIC T6~T1 Gb |
|
|
本安：Ex ia IIC T6~T1 Ga |
||
|
CE |
LVD證書和EMC證書 |
|
|
材質 |
外殼 |
鋁合金、不銹鋼 |
|
接地端子 |
316L |
|
|
過程連接 |
316L、316L涂層PTFE |
|
|
叉體 |
316L、316L涂層PTFE |
|
|
過程密封 |
克林格C-4400墊片 |
（1）氣相二氧化硅的料位測量。
氣相二氧化硅密度低至0.01g/cm3，本產品最低可測0.008g/cm3，完全滿足該工況測量需求。
（2）EPP、EPS生產過程中預發機、成型機的料位測量。
（3）鋯英砂、石油焦的料位測量。
（4）其他過程溫度不超過150℃的（超低密度）顆粒、粉末等料位測量。
安裝注意事項：
- 水平安裝時，料位開關應傾斜20°，以防止掛料現象。為減少物料對探頭的直接沖擊，可在振動體上方安裝防護擋板，擋板長度應大于探頭水平安裝的長度。對于一般性物料，防護擋板的截面形狀為倒V形（如圖中a）；對于粗糙且密度較大的物料，防護擋板的截面形狀采用正V形（如圖中b），以減輕物料對防護擋板的磨損。如圖一所示。
- 料位開關應避免安裝在進料口，以防止物料沖擊造成損壞或誤動作，且叉體面和介質流動的方向應保持一致。圖二為正確安裝，圖三為錯誤安裝。
- 圖四為壁龕式安裝，即當物料（密度大、顆粒大）垂直落下并沖擊料位開關探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處。圖中a的長度應大于探頭的插入深度，以保護探頭不至于被物料壓彎。
