緊湊型音叉液位開關安裝注意事項（附圖）

　　Ring-21緊湊型音叉液位開關相比計為Ring-11音叉液位開關，更為小巧和經濟，該產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm，產品可測量介質密度低至0.7g/cm3，是專用于液位測量的限位控制開關。由于緊湊型音叉液位開關的上述特點，使其廣泛應用于水利、化工、環保、食品、醫藥等行業，不但可用于測量容器、儲罐、槽罐內有泡沫、氣泡、粘稠液體以及有振動干擾的液位，也可用于小型容器和罐體周圍空間狹小的場合的液位測量。但緊湊型音叉液位開關作用的發揮，離不開正確的安裝和使用。

　　一般來講，緊湊型音叉液位開關應按照下面的一些注意事項進行正確安裝。

　　1．安裝前注意事項

　　為確保儀表在安裝后能夠正常使用，在安裝之前，應再次確認所購緊湊型音叉液位開關的型號是否滿足現場的過程壓力、過程溫度、介質的化學性能等介質和環境要求。

　　2．選擇正確的安裝方式

　　一般地，Ring-21緊湊型音叉液位開關可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。但如果被測介質較為粘稠時，應將儀表垂直安裝，以減少或避免出現掛料現象。

　　3．注意正確的安裝方向

　　安裝Ring-21緊湊型音叉液位開關時，為避免因介質對叉體的阻力而產生的測量誤差，應使叉體面和液體升降或流動保持方向一致，如圖一 ②所示。

　　4．應避開入料口安裝

　　在選擇Ring-21緊湊型音叉液位開關安裝位置時，應注意避免將儀表安裝在入料口位置，否則容易造成測量誤差，甚至損壞儀表，如圖二所示。

　　5．確保密封完好，滿足壓力/真空要求

　　對于過壓或欠壓的容器或管道，在安裝之前，應確認好密封材料是否滿足現場過程溫度和過程壓力的要求，并確保過程連接處的密封完好性。

　　6．彎曲電纜線，防止儀表受潮

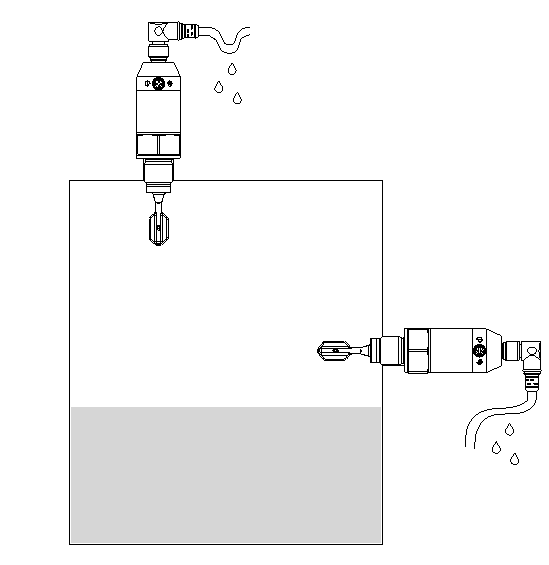

　　儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，以防止潮氣進入儀表，在接入電纜之前，應將電纜線彎曲并向下引，如圖三所示。
