纜繩型射頻導納料位開關的安裝及注意事項（附圖）

　　射頻導納料位開關具有耐高溫、耐摩擦、耐腐蝕、耐沖擊、抗掛料、維護簡單等特點和優點，廣泛應用于工業領域中大型罐體和料倉內粉煤灰、固體顆粒、粘附性物料的物位測量。其工作原理是通過探頭感知其自身與儲罐體間電抗（容抗和阻抗）的變化來實現料位的測量和控制。纜繩型射頻導納料位開關專門用于頂裝且探頭長度大于2米時的工況，繩式組件下端連接探頭，探頭具有較高的適用性及可塑性，可以根據實際工況適當延長。纜繩型射頻導納料位開關的結構不算復雜，在安裝時，除應遵照通用型射頻導納料位開關的安裝要求外，還應注意安裝的位置及其他事項。本文將結合纜繩型射頻導納料位開關的安裝圖，就纜繩型射頻導納料位開關的安裝及注意事項介紹如下。

　　一、在安裝之前，請再次確認儀表型號是否滿足現場的環境要求，如：供電電壓、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

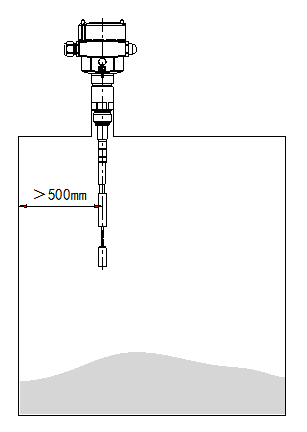

　　二、纜繩型射頻導納料位開關的結構特殊，應采用垂直安裝的方式安裝于容器頂部，一方面令纜繩以直線的形式自然下垂，另一方面也可以避免物料進料時所帶來的沖擊。垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處，如以下安裝圖所示。

　　三、Cape-11R纜繩型射頻導納料位開關的探頭長度、保護極長度，以及纜繩直徑均可根據用戶需求按需定制。這不僅充分地發揮了纜繩型射頻導納料位開關的長度特點，也為在不同的工況下的應用增加了彈性。

　　四、當儀表安裝在戶外或有潮氣的環境中時，為防止潮氣或雨水進入儀表，在接入電纜之前，請將電纜線彎曲并向下引。

　　五、Cape-11R纜繩型射頻導納料位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。

　　如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。

　　六、靈敏度調節規則分為有物料靈敏度調節步驟及無物料靈敏度調節步驟，但都應遵循以下規則：

　　1．為保證儀表穩定工作，請先通電預熱15分鐘后進行靈敏度調試；

　　2．靈敏度粗、細調節電位器順時針旋轉靈敏度增加，逆時針旋轉靈敏度減??；

　　3．當靈敏度調整完成后，LED指示燈亮紅色表示探頭接觸到物料，LED指示燈亮綠色表示探頭未接觸到物料。

　　七、Cape-11R纜繩型射頻導納料位開關具有0-30S連續可調的繼電器輸出延時調節功能。該功能主要用于消除因物料頻繁波動而引起的誤報警現象。當順時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸增加，當逆時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸減少。儀表出廠設置值為0。

　　八、高低位模式轉換有溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式（FSH/FSL）開關，最終達到客戶所需要的信號輸出狀態，具體功能請參照Cape-11系列射頻導納料位開關說明書。
