振棒料位開關安裝方式與切換點的關系

　　振棒料位開關是基于懸臂梁的振動原理，采用獨特的內外嵌套設置的雙管設計，利用壓電器件來實現振動的驅動與檢測，通過將內外振動管的諧振頻率調節到完全諧振的狀態，使內外管在完全一致的諧振頻率下產生共鳴，保證產品具有極高的可靠性和檢測靈敏度。當振動棒與被測物料接觸時，接觸物料的外管諧振頻率發生變化，從而破壞內外管的共鳴條件，使得振動探頭的振幅明顯減小，壓電檢測器件輸出信號幅度也隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。

　　振棒料位開關的安裝方法一般是通過在容器壁上開孔，采用螺紋或者法蘭連接固定在容器壁上，使振動探頭部分能有效接觸到被檢測物料來達到其測量料位的效果。頂部垂直安裝和側面安裝是最常用的兩種安裝方式。

　　1. 頂部垂直安裝通常用于高料位防溢罐報警。如選用頂部垂直安裝時，為達到更好的測量效果，安裝的振棒料位開關到容器壁的距離至少是容器直徑的1/6。

　　2. 側面安裝時，不管是高料位報警還是低料位報警，都可以水平安裝，但建議向下傾斜20°，以防止物料堆積在探頭上而產生掛料現象。另外，側面安裝時，振棒料位開關的探頭容易遭受下料沖擊。為減少物料對探頭的直接沖擊，可在容器壁加裝防護擋板，擋板的長度應大于探頭水平插入的長度，對于食品或一般性物料防護擋板的截面形狀為倒V形；對于非食品的粗糙且密度較大的物料，防護擋板采用正V形，以減輕物料對防護擋板的磨損。而對于非食品的顆粒大、密度也大的物料，在垂直落下有可能沖擊到探頭時，也可以采用壁龕式安裝，以更好地測量并延長儀表的使用壽命。

　　此外，在頂部或者側面安裝位置空間均受限時，也可采用底部安裝的方式進行安裝。當料位開關在底部安裝時，其探頭朝上，選用圓棒狀的振棒料位開關，測量更為精準和可靠。

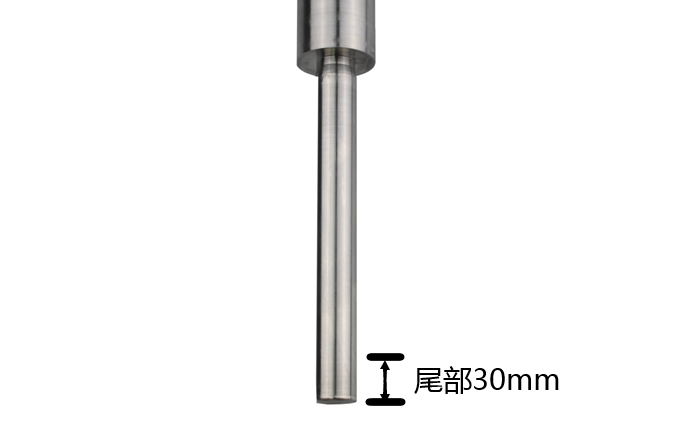

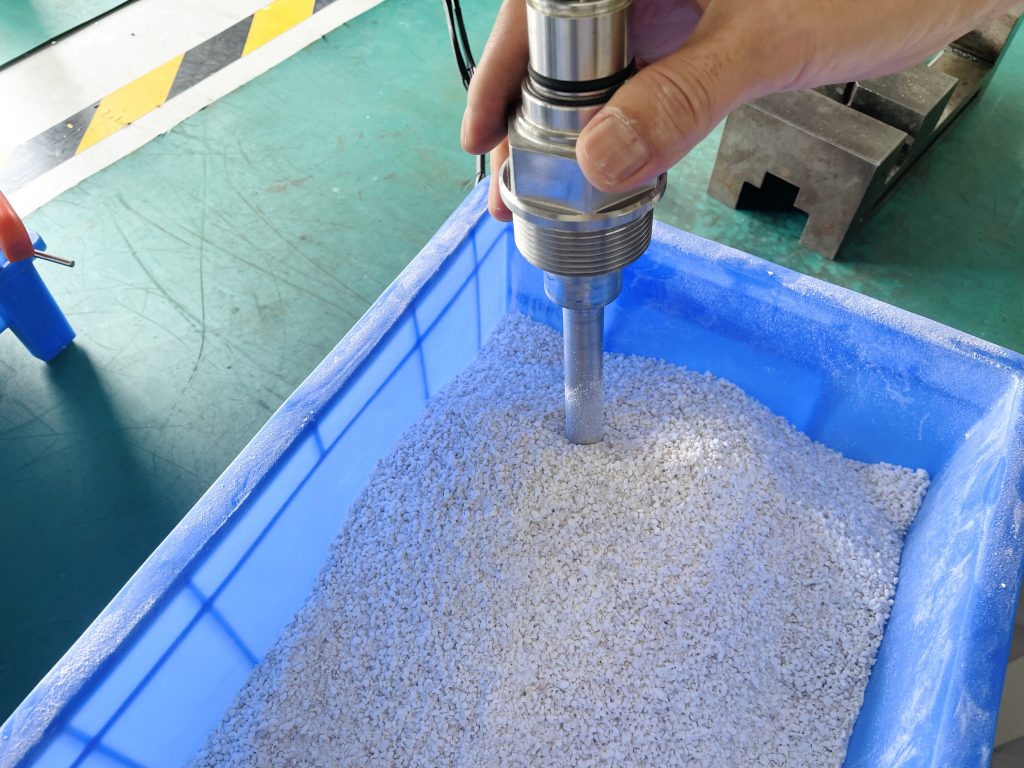

　　根據不同的測量需要，在選用合適的安裝方式時，也要考慮不同安裝方式與振棒料位開關切換點的關系，并確定有效探頭長度的切換點位置。一般地，振棒料位開關的振動有效探頭長度是125mm，在頂部垂直安裝時，當物料堆積到探頭尾部30mm左右會輸出一個開關量信號；側面安裝時，如水平安裝，通常物料有可能會慢慢堆積至探頭一半位置時報警，有角度的側面傾斜安裝，它的報警點會和頂部安裝類似；底部安裝時，由于探頭朝上，物料一般是從探頭根部慢慢堆積起來，而探頭最敏感部分是在尾部的1/3長度部分，根據物料密度和比重的不同，探頭的切換點也會有所不同，有可能物料堆積到探頭一半時就會輸出報警信號，如果測量物料密度比重較輕，則有可能會堆積到探頭尾部才會輸出報警信號。

　　知道了振棒料位開關安裝方式和探頭切換點的關系，有助于我們根據上述不同的安裝方式，確定探頭報警切換點的不同位置，從而更好地實現對料位的精準測量。另外，在安裝時，還應注意避免將振棒料位開關安裝在進料口，以避免物料沖擊造成探頭損壞或誤動作的發生。
