振棒料位開關接線注意事項

　　振棒料位開關主要用于對料位的上下限報警和控制，廣泛用于石化、冶金、輕工、建材、環保等行業的料位測量。本文以國產首款基于雙管設計的棒狀振動料位開關——計為振棒料位開關為例，談談振棒料位開關在接線時應注意的幾點事項。

　　1．從安全角度考慮，只有在斷電的情況下才能進行接線。

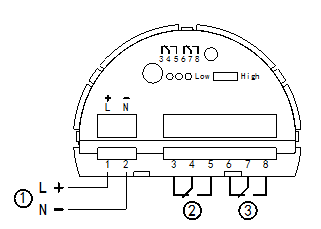

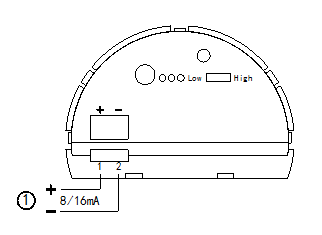

　　2．接線時，請按照下圖所示的方式進行安全接線。

　　3．對于防爆型儀表，接線時必須遵循防爆的相關接線要求。

　　4．接線步驟。

　　為保證振棒料位開關正常工作，在接線時，請按照如下步驟進行操作：

　　(1)打開外殼蓋（注意：對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外殼蓋操作）；

　　(2)松開電纜螺紋接頭上的鎖緊螺母；

　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；

　　(4)將電纜穿過電纜螺紋接頭插入外殼中；

　　(5)用螺絲刀擰開接線端子；

　　(6)按照接線圖將芯線末端插入接線端子中；

　　(7)用螺絲刀擰緊接線端子；

　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；

　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；

　　(10)擰上外殼蓋。

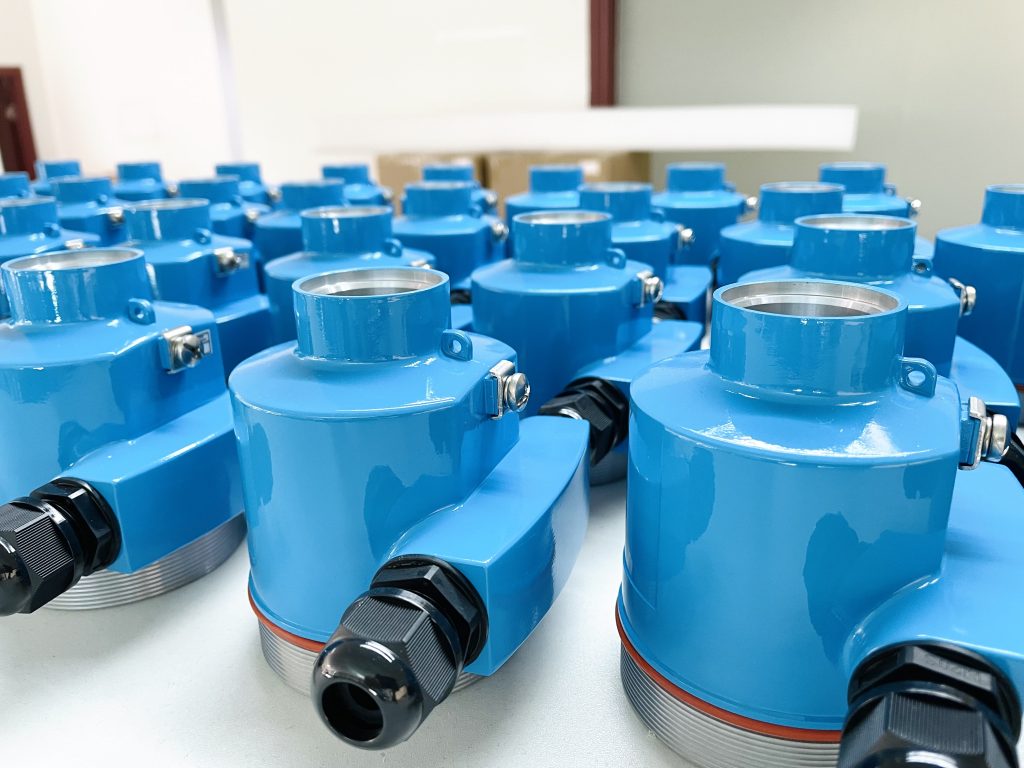

　　計為振棒料位開關最低測量密度可達0.02g/cm3，主要用于測量粉末或顆粒狀固體料位，能夠滿足絕大部分粉末或顆粒狀料位的現場測量要求。產品自上市以來，因其測量穩定可靠，性價比高，一直深受用戶青睞。
