音叉液位開關的主要結構
音叉液位開關主要用來實現對液位的上下限報警和控制，在石油化工、冶金、食品、建材、環保等行業有著廣泛應用，對此，大家都比較了解。但說起音叉液位開關的結構，知道的卻并不多。本文擬結合計為音叉液位開關的結構圖，介紹下音叉液位開關的主要結構。
深圳計為自動化技術有限公司的音叉液位開關有兩種：一種是標準型音叉液位開關，一種是緊湊型音叉液位開關。下面就兩種音叉液位開關的結構分別講解如下。
一、音叉液位開關的主要結構
①外殼蓋 ②帶電子部件的外殼
③過程連接 ④振動叉體
圖1為計為Ring-11音叉液位開關的整體結構圖，這是一款標準型的音叉液位開關，在上圖中：
?、贋橥鈿どw，外殼蓋是由壓制鋁合金制成的，其厚度和螺紋完全符合防爆要求中的隔爆要求。
?、跒橥鈿?，外殼跟外殼蓋一樣是由壓制鋁合金制成的，外殼里面裝有電路模塊，起到保護電路模塊的作用，同樣地，其厚度和螺紋也完全符合防爆要求中的隔爆要求。
?、蹫檫^程連接，標準型音叉液位開關的過程連接分為螺紋和法蘭兩種，客戶可根據具體的工況進行選擇。
?、転檎駝硬骟w，振動叉體是由316L材料制成的，如果被測液體腐蝕性比較強，則可以選擇帶有涂層的振動叉體。
二、緊湊型音叉液位開關的主要結構

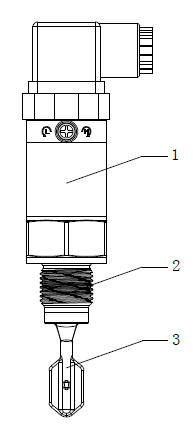

①帶電子部件的外殼 ②過程連接 ③振動叉體
圖2為緊湊型音叉液位開關的整體結構圖，在上圖中：
?、贋閹щ娮硬考耐鈿?，其是由壓制不銹鋼制成的，外殼里面裝有電路模塊，起到保護電路模塊的作用。
?、跒檫^程連接，緊湊型音叉液位開關的過程連接只有螺紋一種，且其過程溫度最高只能為150℃，比標準型Ring-11音叉液位開關的要低（最高溫度最高可達250℃）。
?、蹫檎駝硬骟w，緊湊型音叉液位開關的振動叉體也是由316L材料制成的，但其大小比標準型音叉液位開關的要小，特別適合管道及狹小空間的液位測量。
