音叉液位開關接線應注意哪些事項

　　計為研發生產的音叉液位開關Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關有兩大類別。因二者在結構方面的不同，導致接線方式也有所不同。在接線時如果稍不注意，就可能影響音叉液位開關的正常工作和可靠運行。

　　為幫助用戶正確地接線，本文將結合計為音叉液位開關接線圖，對計為音叉液位開關和緊湊型音叉液位開關接線應注意的事項進行重點介紹。

　　一、Ring-11音叉液位開關接線注意事項

　　一般來講，Ring-11音叉液位開關在接線時，有以下幾點事項需要注意：

　　1．由于計為Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，即插即用，所以在選擇電源線接線端口時，不需要根據不同的供電電壓范圍選擇不同的電源線接線端口。

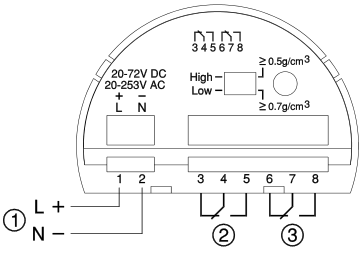

　　2．當采用如圖一所示的繼電器輸出方式接線時，由于該產品我們設計有兩組常開常閉觸點，所以用戶可以根據應用需求，自行選用常開或是常閉觸點進行接線。

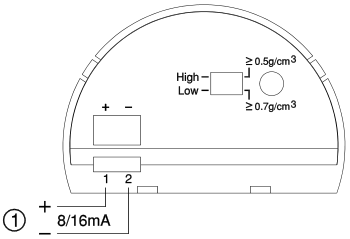

　　3．當采用如圖二所示的二線制輸出方式接線時，由于圖二中所引出的1、2兩根線既是電源線也是信號線，所以按圖接線即可。

　　二 、Ring-21緊湊型音叉液位開關接線注意事項

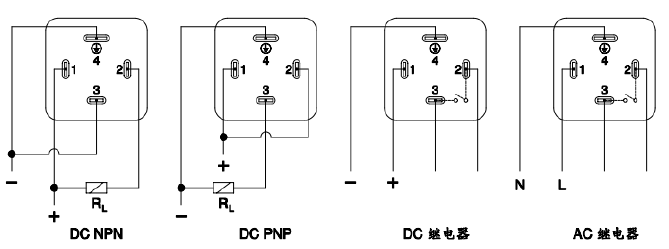

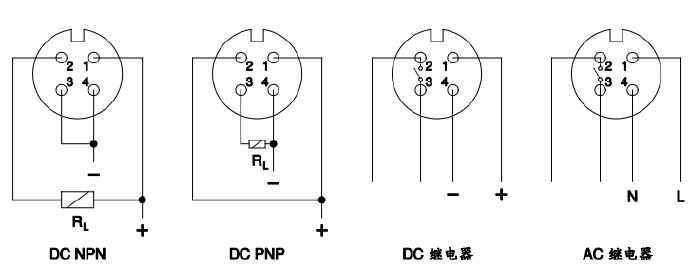

　　Ring-21緊湊型音叉液位開關備有兩種接口的插頭：航空插頭和赫斯曼接頭（如圖一、圖二所示）。在接線時有以下事項需要注意：

　　1．比較而言，赫斯曼接頭較為通用，線纜的長度可以根據現場實際需要而定。

　　2．對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。

　　3．與Ring-11音叉液位開關不同，Ring-21緊湊型音叉液位開關的交直流不通用，因此當選用交直流供電時，應注意以下兩點：

　?、龠x用直流供電型號時，為避免電路板被燒壞，一定不要采用220V交流電供電。

　?、谌暨x用交流供電型號時，當供直流電時，雖然不致使儀表受損，但儀表也無法正常工作。
