料位開關防護擋板的設計
防護擋板，是一種主要起防護作用的擋板。通常采用一定厚度的不銹鋼板或者鐵板，以一定形狀安裝于儀表探頭上方，防止儀表探頭遭受下落物料的直接撞擊，以增加儀表的使用壽命，同時防止探頭因物料的沖擊而產生誤報警，確保儀表穩定可靠地工作。
根據現場工況的不同，接觸式料位開關（如振棒料位開關、音叉料位開關、阻旋料位開關、射頻導納料位開關等）有多種安裝方式，有頂部安裝、側面安裝、底部安裝，用于高位或者低位報警。側面安裝時，為防止探頭被下落的物料砸彎、砸斷，以及防止探頭掛料，最好采用向下傾斜20°安裝，同時，在探頭上方加裝防護擋板以達到最佳使用效果。
根據現場物料特性的不同（如物料粗糙度、顆粒大小、介質硬度等），防護擋板的形狀，通常有正V形、倒V形、圓弧形、平板等。實際應用中，正V形、倒V形這兩種防護擋板的防護效果較好，被用戶采用的也相對較多。

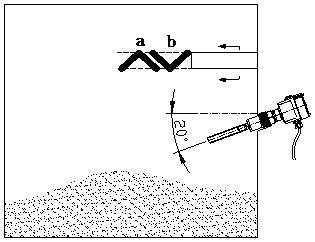

a– 倒V型 b– 正V型
一、正V型防護擋板
正V型防護擋板，又叫凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，通過物料的這種堆積形成物料之間的相互沖擊和磨損，從而減少物料對擋板的沖擊和磨損，提高防護擋板的使用壽命。正V型防護擋板主要適用于表面粗糙、硬度大，具有很強沖擊性和磨損性的物料（如小碎石、玻璃渣、小鋼渣等密度大、表面粗糙的介質）的測量，參見上圖中的“b”。

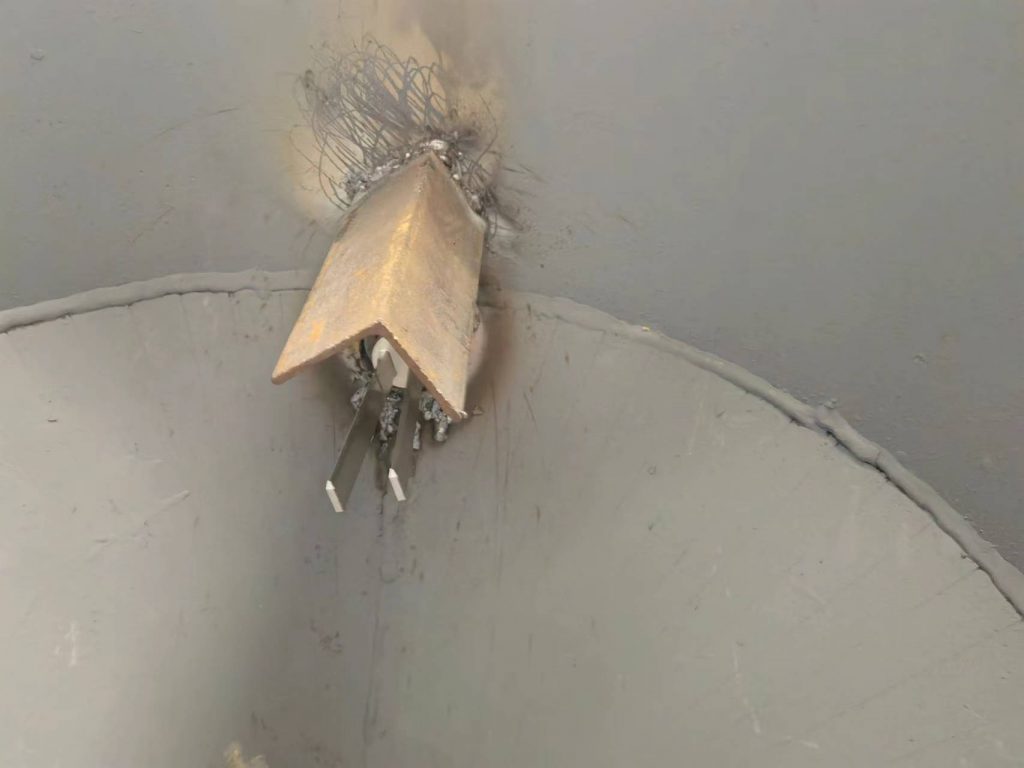

二、倒V型防護擋板
倒V型防護擋板也稱凸型防護擋板。當物料下落至該擋板時，物料從擋板兩側順著擋板滑落，從而使料位開關的探頭避免物料的直接沖擊。由于該防護擋板長期受到物料的直接沖擊，只適合用于介質磨損性小、表面光滑、硬度小。密度低的一般性顆粒物料或者粉末（如小麥、大米、粉煤灰、面粉等）等介質的場合，具體請參見上圖中的“a”
由于工業現場工況各異，在儀表安裝前，應根據介質大小、介質粗糙度和密度、下料口位置等具體工況，選擇合適的安裝方式，在增加儀表使用壽命的同時防止誤報警的發生，以使儀表達到最佳的使用效果。
