超高溫射頻導納料位開關安裝需注意哪些事項

　　射頻導納料位開關多用于對粉塵、煤灰、固體顆粒和粘附性物料等的測量，尤其適用于電廠除塵器的灰位控制與灰庫的料位控制。計為自動化自主研發設計和生產的射頻導納料位開關現有通用型、防護型、纜繩型、超高溫型四類型號。為能幫助大家更好地使用射頻導納料位開關，本文以探頭采用耐高溫陶瓷材料，過程溫度高達450℃，行業領先的Cape-11H超高溫型射頻導納料位開關的安裝為例，談談超高溫射頻導納料位開關在安裝時需要注意的主要事項。

　　一、安裝方式

　　1．水平安裝

　　除Cape-11R纜繩型射頻導納物位開關不能進行水平安裝外，一般的射頻導納料位開關都可采取水平安裝的方式進行安裝。同時，采取水平方式安裝，能夠有效確保測量的準確性。

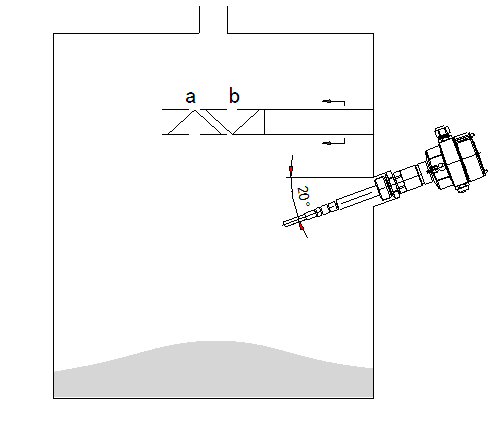

　　但如果現場工況允許幾厘米的測量誤差，則安裝時應將儀表向下傾斜約20°，這樣就可避免因物料在探頭上的堆積而造成的測量誤差。

　　水平安裝時，如果物料沖擊力較大，為避免儀表因沖擊受損，可通過在儀表上方增加防護擋板的方式進行保護。

　　如圖1所示，a為常用防護擋板類型，如果被測介質為粗糙或具有很大磨損性的物料，可以選擇b種凹型防護擋板。這種防護擋板能夠讓物料堆積在凹槽內，從而有效減少物料對擋板的沖擊，使防護擋板的使用壽命得以延長。

　　2．垂直安裝

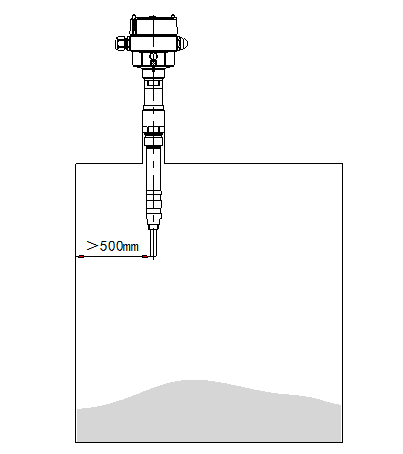

　　在進行垂直安裝時，為避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議將Cape-11H超高溫型射頻導納料位開關安裝在距離容器壁大于500mm處，如下圖3所示。

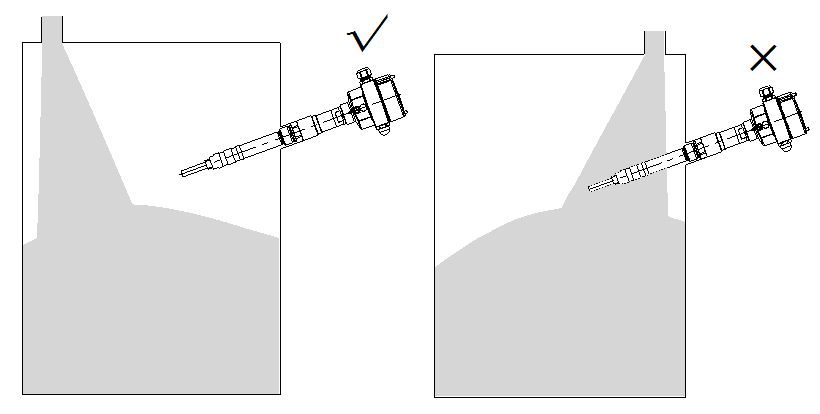

　　二、避開入料口安裝

　　Cape-11H超高溫型射頻導納料位開關在選擇安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。

　　三、安裝間距

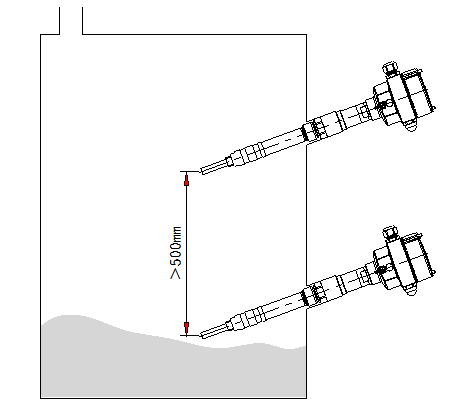

　　為防止儀表之間的探頭相互干擾，導致測量不可靠情況的出現，在料倉內需要安裝多臺儀表時，儀表與儀表之間的安裝間距應大于500mm。

　　四、 保護極插入深度

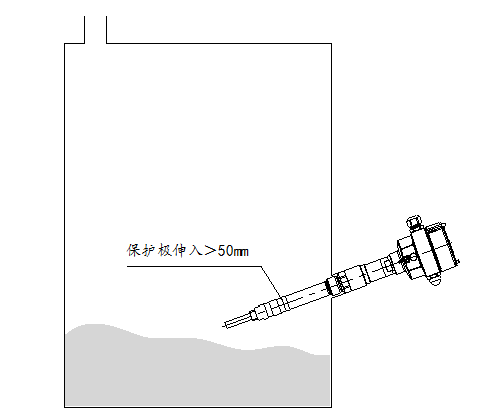

　　在安裝Cape-11H超高溫型射頻導納料位開關時，應確保探頭保護極的插入料倉的深度不低于50mm，以確保儀表的抗粘附功能。

　　一般地，除個別型號和工況的差異，致使安裝有所不同外，射頻導納料位開關的安裝及其注意事項大體一致。
