射頻導納料位開關的安裝、接線和調試

　　射頻導納料位開關具有較強的通用性，它最大的特點是便于用戶的遠程觀察，能夠使用戶及時了解料位情況。熟練掌握射頻導納使用技巧，有助于提高生產效率。為了幫助大家更好地安裝使用和維護射頻導納料位開關，本文將根據射頻導納料位開關說明書就射頻導納料位開關的安裝、接線和調試介紹如下。

　　一、安裝

　?。?）安裝前說明

　　在安裝之前，請再次確認儀表型號是否滿足現場的環境要求，如：供電電壓、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

　?。?）水平安裝

　　為了確保測量的準確性，可以將射頻導納料位開關水平安裝。如果測量誤差允許在幾厘米范圍內，建議將射頻導納料位開關向下傾斜約20°后安裝，這樣可以有效避免由于物料在探頭上的堆積而造成的測量誤差（注：纜繩型射頻導納料位開關禁止水平安裝）。對于一些特殊應用場合的安裝，還需要增加防護擋板（如圖2所示），以保證儀表更可靠地工作。

　　如果被測料位是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而提高防護擋板的使用壽命。

　?。?）垂直安裝

　　垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議將射頻導納料位開關安裝在距離容器壁大于500mm處（如圖3所示）。

　?。?）避開入料口

　　在選擇射頻導納料位開關的安裝位置時，應避免因安裝在入料口位置而造成的測量誤差（如圖4所示），甚至損壞儀表的情況發生。

　?。?）防潮

　　當儀表安裝在戶外或有潮氣的環境中時，在接入電纜之前，請將電纜線彎曲并朝下引，當遇到下雨或存在冷凝現象的情況時，雨水和冷凝水便會隨之往下流，防止潮氣進入儀表。

　?。?）安裝間距

　　當由于測量需要，料倉內要求安裝多臺儀表時，應保證儀表之間的安裝間距大于500mm（如圖5所示），防止儀表之間的探頭相互干擾，導致測量不可靠。

　?。?）保護極插入深度

　　為保證儀表抗粘附的功能，儀表安裝時應保證探頭保護極插入料倉內的尺寸大于50mm。

　　二、接線

　?。?）安全提示

　　1．從安全角度考慮，只有在斷電的情況下才能進行接線；

　　2．接電前請檢查接入電源是否符合儀表銘牌標示的類型和范圍。

　?。?）接入電纜

　　射頻導納料位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。

　　如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。

　?。?）接線圖

　　接線時，請按照如下示意圖進行安全接線。

　?。?）接線步驟

　　請按照如下步驟進行操作：

　　(1)打開外殼蓋；

　　(2)松開電纜螺紋接頭上的鎖緊螺母；

　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；

　　(4)將電纜穿過電纜螺紋接頭插入外殼中；

　　(5)用螺絲刀打開接線端子；

　　(6)按照接線圖將芯線末端插入接線端子中；

　　(7)用螺絲刀擰緊接線端子；

　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；

　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；

　　(10)擰上外殼蓋。

　　三、調試

　?。ㄒ唬﹥炔拷Y構

　?。ǘ╈`敏度調節

　　1．靈敏度調節規則：

　　(1)為保證儀表穩定工作，請先通電預熱15分鐘后再進行靈敏度調試；

　　(2)靈敏度粗、細調節電位器，順時針旋轉靈敏度增加，逆時針旋轉靈敏度減??；

　　(3)當靈敏度調整完成后，LED指示燈亮，紅色燈表示探頭接觸到物料，綠色燈表示探頭未接觸到物料。

　　2．無物料靈敏度調節步驟：

　　(1)對于一個有物料的容器，但物料沒有接觸到儀表探頭時（可以拆下儀表通過過程連接孔肉眼觀察）；

　　(2)先順時針旋轉靈敏度細調電位器到底，再逆時針轉過10°左右，使調節槽指向電位器右下角第一條刻度線；

　　(3)旋轉靈敏度粗調電位器，在LED指示燈由綠色剛變為紅色的位置停止旋轉；

　　(4)逆時針旋轉靈敏度細調電位器，在LED指示燈由紅色剛變為綠色的位置停止旋轉，然后按表一中的應用工況繼續逆時針旋轉相對應的刻度。

表一 無物料調節刻度表

應用工況	低料位	高料位	繼電器輸出延時調節
除塵器灰斗、灰庫	2格	2.5格	0s或0-30s之間
倉泵	2格	2格	0s

　　3．有物料靈敏度調節步驟：
　　(1) 對于一個有物料的容器，但物料已經接觸到儀表探頭時（可以拆下儀表通過過程連接孔肉眼觀察）；
　　(2) 先逆時針旋轉靈敏度細調電位器到底；
　　(3) 旋轉靈敏度粗調電位器，在LED指示燈由紅色剛變為綠色的位置停止旋轉；
　　(4) 順時針旋轉靈敏度細調電位器，在LED指示燈由綠色剛變為紅色的位置停止旋轉，然后按表二中的應用工況繼續順時針旋轉相對應的刻度。

表二 有物料調節刻度表

應用工況	低料位	高料位	繼電器輸出延時調節
除塵器灰斗、灰庫	2格	1.5格	0s或0-30s之間
倉泵	1.5格	1.5格	0s

　?。ㄈ├^電器輸出延時調節

　　射頻導納料位開關具有0-30S連續可調的繼電器輸出延時調節功能。該功能主要用于消除因物料頻繁波動而引起的誤報警現象。當順時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸增加，當逆時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸減少。儀表出廠設置值為0。

　?。ㄋ模└叩臀荒Ｊ睫D換

　　對于溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式 (FSH/FSL)開關，最終達到客戶所需要的信號輸出狀態，具體功能請參照下面“信號輸出功能表”。

　?。ㄎ澹┲甘緹?/p>

　　用于顯示開關狀態的指示燈

　　? 綠色 = 探頭未接觸到物料

　　? 紅色 = 探頭接觸到物料

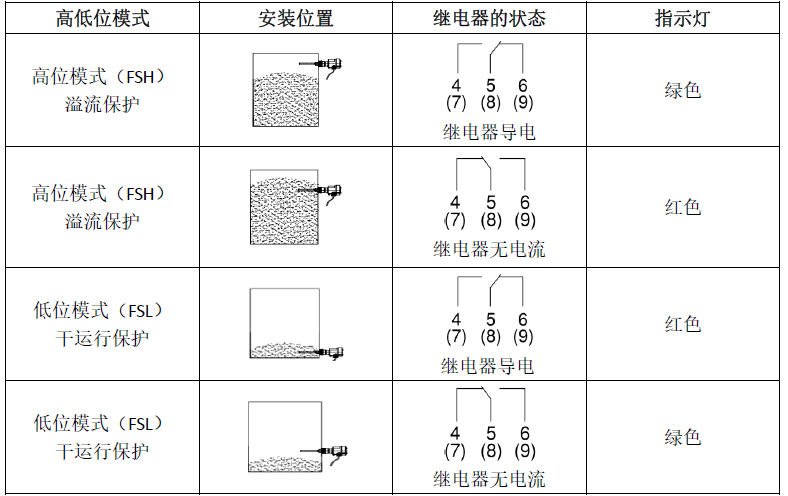

表三 信號輸出功能表

　　計為Cape-11系列射頻導納料位開關不僅吸收了國內外同類產品的優秀設計和工藝，計為自動化還自主開發了一系列創新設計、生產工藝和檢測標準，同時注重工藝細節，嚴控生產流程和質量檢測，有效確保了產品具有較高的可靠性，廣泛應用于粉塵、煤灰、固體顆粒、粘附性物料的物位測量。盡管產品質量可靠，在使用前仍需要認真研讀說明書，嚴格按照說明書的要求安裝使用，以使儀表更好地工作。
