螺紋G1/2轉為螺紋G3/4的注意事項

　　工業現場儀表的過程連接主要有螺紋、法蘭、卡箍等，設計人員根據現場工況（如溫度、壓力、密封情況、衛生情況、安裝便捷性等）而設計相應的過程連接。由于節約成本、開孔方便、安裝便捷，螺紋連接是目前最常用的過程連接之一。

　　但實際應用中，由于一些容器設備開的儀表安裝孔太小，市面上對應儀表的過程連接無法與之相匹配。儲罐容器重新開孔又不是件容易的事，需要考慮到切割、焊接等工序，這些工序都需要動火，而工業現場對于動火要求一般較為嚴格，危險環境下則嚴禁動火。另外，儲罐設備如屬于壓力容器等特種設備，則有更為嚴格的規定，如在出廠后不可再開孔改變原構造等。要使儀表的過程連接與容器安裝孔相匹配，最簡單的就是在容器安裝孔基礎上加個轉接立管，將原有的小螺紋轉為大螺紋，比如螺紋G1/2轉為螺紋G3/4。那么，螺紋G1/2轉為螺紋G3/4需要注意哪些事項呢？在介紹之前，我們先了解下不同螺紋的區別，以及安裝示意圖及方案說明。

　　一、不同螺紋的區別

　　根據螺紋大小、螺紋可分為G螺紋、NPT螺紋、PT螺紋、M螺紋、Rc螺紋等不同類型，在我國，尤以G螺紋、NPT螺紋最為常用。G螺紋是55度非螺紋密封管螺紋，代表圓柱螺紋，屬惠氏螺紋家族。

　　NPT是National Pipe Thread 的縮寫，屬于美國標準的60度錐管螺紋。

　　螺紋G1/2和螺紋G3/4的尺寸如下表所示：

　　二、安裝示意圖及方案說明

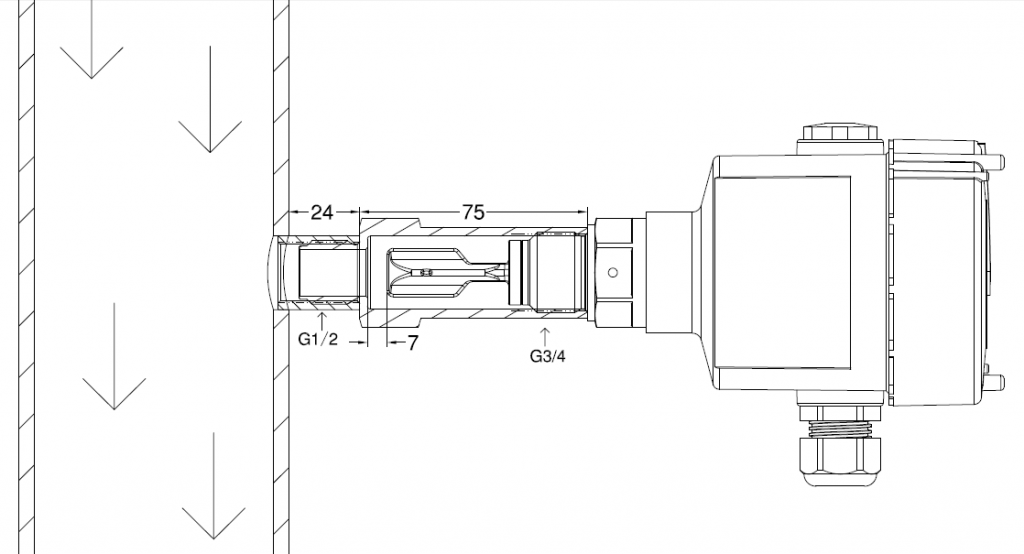

　　在將螺紋G1/2轉為螺紋G3/4時，可參考下圖進行安裝：

　　上圖是現場已經開好水平的G1/2內螺紋孔，需要轉為G3/4的螺紋孔，此時可從網上或者線下購買轉接立管進行安裝。

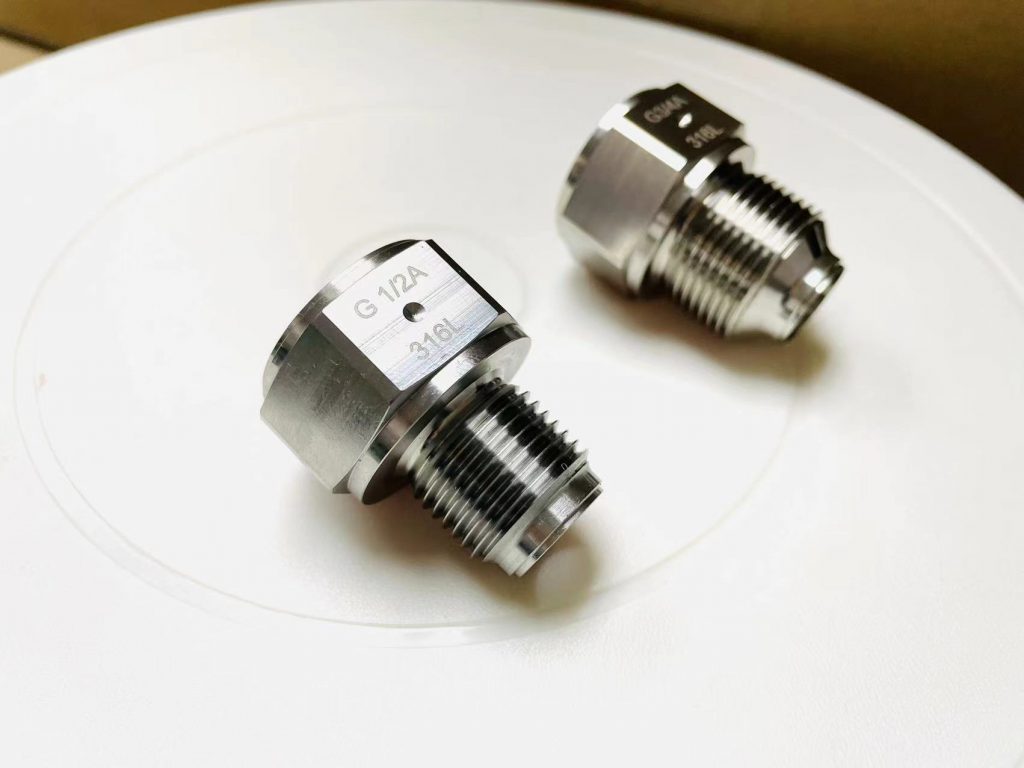

　　轉接立管一側是G1/2外螺紋與現場已經開好的G1/2內螺紋孔匹配，另一側是G3/4內螺紋與音叉液位開關匹配。

　　從上圖可見，由于音叉叉體的寬度比G1/2的內徑大，而音叉叉體又不可碰到管道壁，在設計轉接立管時，G3/4段的長度應為75mm。當然，轉接立管的具體長度應根據音叉叉體的長度而定，只要確保音叉叉體末端不碰到管道壁即可。

　　三、安裝注意事項

　　由于是將小的過程連接轉為大的過程連接，在安裝時，需要注意以下幾點事項：

　　1. 積水問題。安裝時，要注意防止在液位下降時，液體堆積在管道內。

　　2. 介質的流動性。此安裝方式下，介質的流動性要好，有沉淀物、粘稠性高的液體則不適宜采用此安裝方案。

　　3. 音叉液位開關的叉體不可碰到安裝立管的管壁。

　　對于現場的過程連接設計，在充分考慮現場工況的同時，也應注意對應儀表的規格尺寸特性。比如，對于防爆型音叉液位開關，根據防爆標準的要求，無論是進口還是國產產品，可做到的最小過程連接是螺紋3/4寸。對于非防爆型音叉液位開關，最小過程連接尺寸可以為1/2寸。

　　工業儀表的過程連接種類多樣，在安裝時，一定要注意根據工況、儀表特性選擇合適的過程連接，這樣才可確保儀表與現場容器準確無誤地匹配，確保生產穩定運行。
