音叉液位開關的輸出方式和接線步驟

　　液位開關雖然種類多樣，但其接線方式其實差別不大。下面以計為音叉液位開關為例，就音叉液位開關的輸出方式以及接線步驟簡要介紹如下，希望有助于大家更好地安裝和使用。

　　一、音叉液位開關的接線圖和兩種輸出方式

　　音叉液位開關在接線時，請按照如圖1和圖2所示方式進行安全接線：

　　目前，計為Ring-11音叉液位開關常見的有繼電器和二線制兩種輸出方式：

　　圖1為繼電器（雙刀雙擲）輸出方式。

　　圖1左下角標識“1”接直流“+”或交流“火線”， 標識“2”接直流“-”或交流“零線”，交直流通用，有內部電路智能識別，必須注意的是，直流供電范圍是20～72VDC，交流供電范圍是20～253VAC；標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點，應依據用戶使用要求確定。

　　圖2為二線制輸出方式。

　　標識“1-2”既是儀表的直流電源輸入（范圍：10～36VDC），也是儀表的輸出，儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料）,另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，建議返廠檢修。

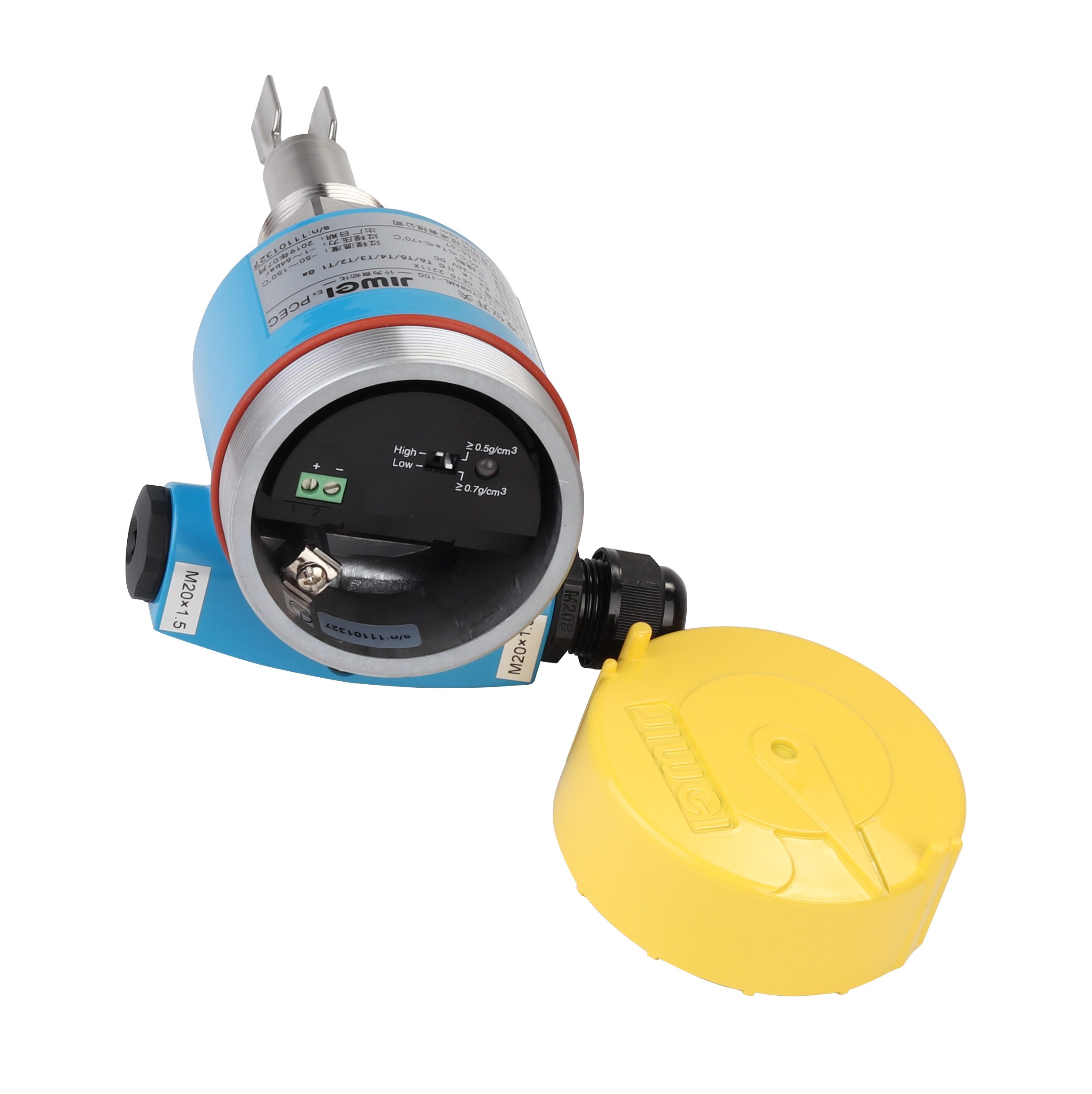

　　二、計為Ring-11音叉液位開關接線步驟

　　對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。

　　接線時，請按照以下步驟進行操作：

　　(1)打開外殼蓋；
　　(2)松開電纜螺紋接頭上的鎖緊螺母；
　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
　　(4)將電纜穿過電纜螺紋接頭插入外殼中；
　　(5)用螺絲刀打開接線端子；
　　(6)按照接線圖將芯線末端插入接線端子中；
　　(7)用螺絲刀擰緊接線端子；
　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
　　(10)擰上外殼蓋。
