音叉液位開關的常見規格（附尺寸圖）

　　音叉液位開關在各種液位測量場合中有著廣泛應用，這是與其抗干擾能力強、測量精度高和安裝接線簡單等特點分不開的。作為一種常用的液位測量儀表，音叉液位開關的常見規格都有哪些呢？

　　下面結合尺寸圖，以計為Ring-11音叉液位開關的常見規格說明如下。

　　由于計為音叉液位開關通常采用螺紋和法蘭兩種過程連接方式，本文主要圍繞這兩種連接方式進行介紹。

　　一、法蘭連接方式下音叉液位開關的常見規格尺寸

　　圖1中四款產品和圖1中的四款產品一一對應，區別在于過程連接圖1均是螺紋連接，圖1四款產品過程連接均為法蘭連接，常用法蘭的規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，其它可以根據用戶需求定制，法蘭連接一般應用于壓力較大，不便于開孔攻牙的應用場合，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。

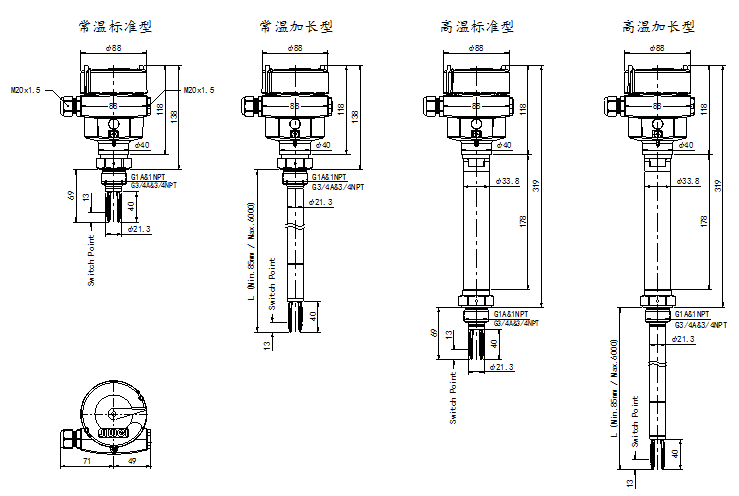

　　二、螺紋連接方式下音叉液位開關的常見規格尺寸

　　1．上圖第一款產品為過程連接為螺紋的常溫標準型音叉液位開關

　　這種型號的音叉液位開關，其螺紋規格最小為G3/4″A或者3/4″NPT，常用的過程連接螺紋規格還有：G1″A或者1″NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150°C），罐體便于開孔攻牙的金屬儲罐中比較常用。

　　2．上圖第二款產品為過程連接為螺紋的常溫加長型音叉液位開關

　　這種型號的音叉液位開關，其螺紋規格與常溫標準型的一致，只是插入長度較長，插入長度6000mm內可為用戶定制，主要適用于壓力和溫度相對較低（小于150°C）的場合，一般頂裝和大管道液位開關選用此款。

　　3．上圖第三款產品為過程連接為螺紋的高溫標準型音叉液位開關

　　這種型號的音叉液位開關與第一款完全類似，只是應用環境溫度可以提高到250°C，詳細描述參見第一款產品。

　　4．上圖第四款產品為過程連接為螺紋的高溫加長型音叉液位開關

　　這種型號的音叉液位開關產品和第二款完全類似，只是應用環境溫度可以提高到250°C，詳細描述可參見第二款產品。

　　總的說來，過程連接為螺紋的音叉液位開關安裝較為方便，直接旋入螺紋固定即可，價格也比過程連接為法蘭的略便宜，標準型通常用于側裝和小管道場合。
