法蘭知識詳述

　　法蘭是常見的零部件，其應用范圍極其廣泛，不僅在工業領域，在建筑、輕重工業、水暖、電力等行業中也扮演著非常重要的角色。本文試著為大家就法蘭相關概念和知識點進行全方位的剖析和講述，以幫助大家對法蘭相關知識更為詳盡的了解和認識。

　　一、法蘭的概念和作用

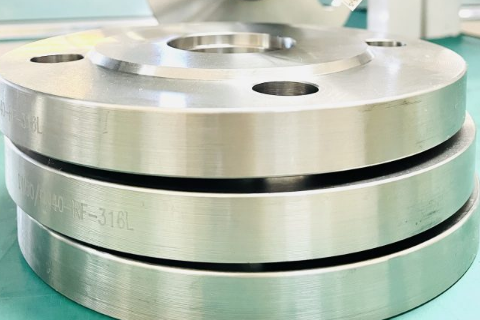

　　法蘭（Flange），有的也稱法蘭凸緣盤或突緣，指的是在兩個平面在周邊使用螺栓連接的連接零件，即軸與軸之間相互連接的零件，也是管道施工的重要連接方式。正因為需要與器件緊密相連，所以法蘭上都具有孔眼，可以使得螺栓拴緊法蘭，不僅便于安裝，還便于拆卸，在建筑、輕重工業、水暖、電力等行業中是必不可少的零部件。

　　二、法蘭的分類標準和主要類型

　　如果按照行業標準分類，法蘭大體上有四種分類標準：化工行業標準、石化行業標準、機械行業標準以及國家標準。由于前三種分類標準的專業性較強，因此在市場上習慣以國家標準(GB)作為通用標準。按國家標準分類，法蘭具體有以下十一種類型：整體法蘭、螺紋法蘭、板式平焊法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭和法蘭蓋。

　　三、法蘭的公稱壓力和公稱直徑的概念

　　不同壓力的法蘭有不同的厚度，匹配的螺栓也不相同。為了便于交流與理解，人們提出了公稱壓力和公稱直徑這兩個概念。

　　1．公稱壓力（PN）：是壓力容器或管道的標準化壓力等級，一般指規定溫度下的最大的工作壓力，并經過標準化后的壓力等級。法蘭的公稱壓力的選取通常與設計壓力相近且又稍高一級的公稱壓力。國際通用的公稱壓力等級有兩大體系，即歐洲體系（以DIN標準為代表）以及美洲體系（以ASME B16.5、B16.47標準為代表）。在同一體系內，各國的管法蘭標準基本上可以互相配用（指連接尺寸和密封面尺寸），但兩個體系之間的法蘭不能互相配用。

　　2．公稱直徑（DN）：是管道標準化后的尺寸系列，以利于配件的互相配用，由國家標準規定。管法蘭的公稱直徑是指名義直徑，是與管內徑相近的某個數值。公稱直徑相同的鋼管，其外徑是相同的，只是厚度是變化的，所以內徑也是變化的。如DN100的無縫鋼管有φ108×4、φ108×4.5、φ108×5等。
