音叉料位開關應如何正確接線（附接線圖）

　　音叉料位開關廣泛應用于石化、冶金、輕工、建材、環保等行業，實現對料位的上下限報警和控制。那么，音叉料位開關應如何正確接線呢？本文結合音叉料位開關的接線圖，就音叉料位開關的接線步驟和注意事項簡要介紹如下：

　　一、接線步驟

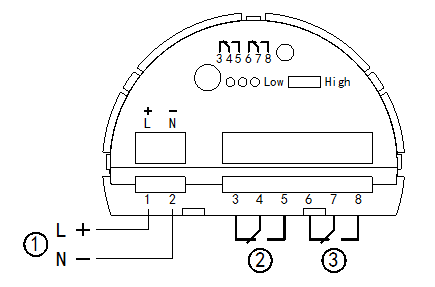

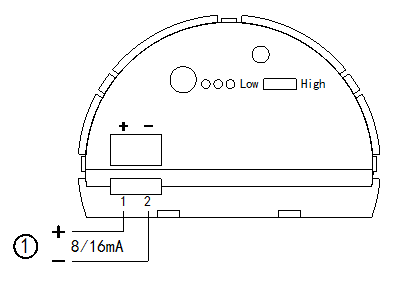

　　一般來講，音叉料位開關的接線應根據不同的輸出方式，按照音叉料位開關接線圖（見下圖）所示的方式并參照以下步驟進行安全接線。

　　(1)打開外殼蓋；

　　(2)松開電纜螺紋接頭上的鎖緊螺母；

　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；

　　(4)將電纜穿過電纜螺紋接頭插入外殼中；

　　(5)用螺絲刀擰開接線端子；

　　(6)按照接線圖將芯線末端插入接線端子中；

　　(7)用螺絲刀擰緊接線端子；

　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；

　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；

　　(10)擰上外殼蓋。

　　二、注意事項

　　一般來講，音叉料位開關接線時，需要注意以下幾點：

　　1．從安全角度考慮，只有在斷電的情況下才能進行接線。

　　2．對于防爆型儀表接線時必須遵循防爆的相應接線要求，尤其對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
