音叉液位開關安裝方法及注意事項（附圖）

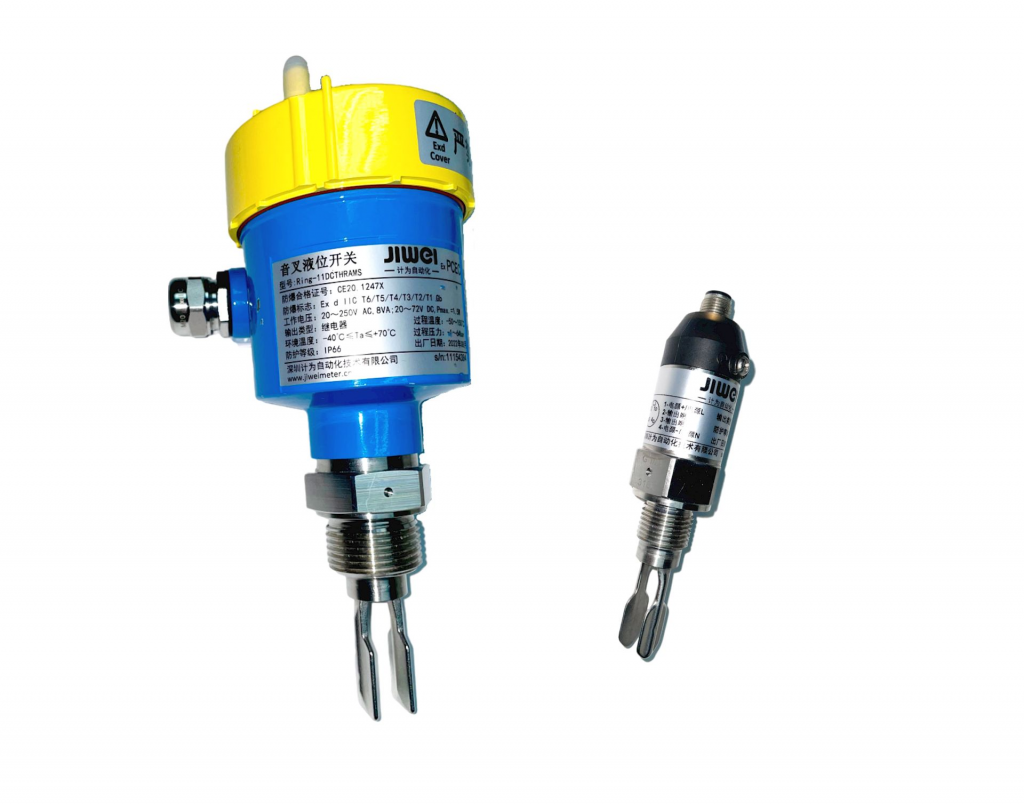

　　市場上的音叉液位開關雖然種類繁多，但是安裝方式卻大同小異。本文以計為Ring-11音叉液位開關和 Ring-21緊湊型音叉液位開關為例，結合音叉液位開關的安裝圖，介紹音叉液位開關的安裝方法和注意事項，希望對大家正確安裝和使用音叉液位開關有所幫助。

　　一、計為Ring-11音叉液位開關安裝圖和安裝注意事項

　　Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.5g/cm3，不僅適用于鹽酸、硫酸、硝酸、堿液、工業廢水、糖漿、藥液等液位測量，而且特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。其安裝方法和注意事項如下：

　　1．安裝方向

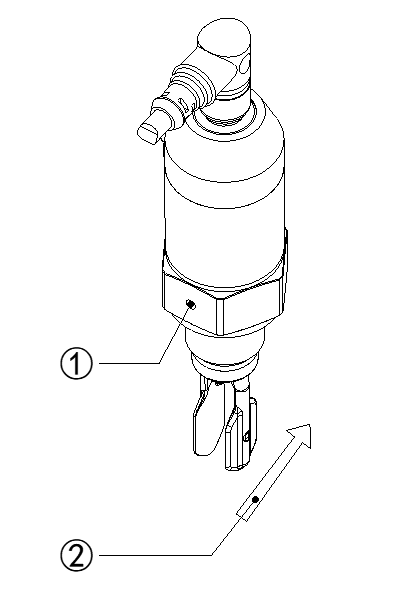

　　安裝Ring-11音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，可以避免由于介質對叉體的阻力而產生的測量誤差，如下圖1所示：

　　2．避開入料口

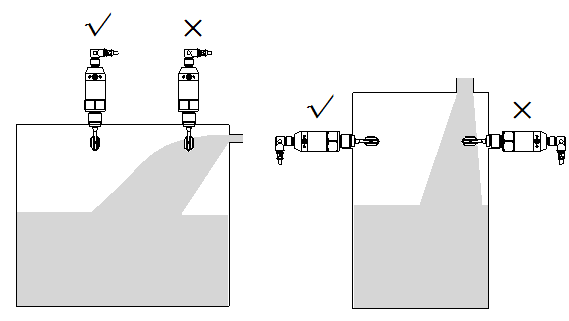

　　在選擇Ring-11音叉液位開關安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。如下圖2所示：

　　二、計為Ring-21緊湊型音叉液位開關安裝圖和安裝注意事項

　　Ring-21緊湊型音叉液位開關是專用于液位測量的經濟型限位控制開關。整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm。該產品不僅適用于容器、儲罐、槽罐中有泡沫、氣泡、粘稠液體和有振動干擾的液位測量，更適用于小型容器和罐體周圍空間狹小場合的液位測量。同樣基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。

　　1．安裝方法和注意事項

　　在安裝之前，應再次確認儀表型號是否滿足現場的環境要求（如：過程壓力、過程溫度、介質的化學性能等），確保儀表在安裝后能夠正常使用。一般地，Ring-21緊湊型音叉液位開關可以根據需要安裝在任何位置，通過或水平或垂直或傾斜的方式進行安裝。但當被測介質較為粘稠時，為減少或避免掛料現象的出現，應將儀表垂直安裝。

　　2．安裝方向

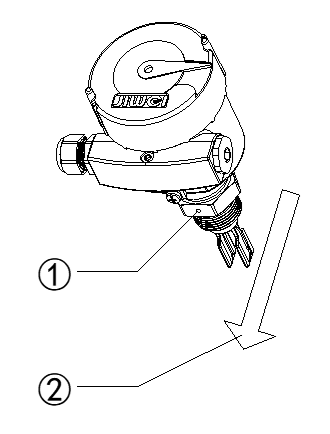

　　在安裝Ring-21緊湊型音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，這樣即可避免由于介質對叉體的阻力而產生的測量誤差，如下圖3所示。

　　3．避開入料口

　　在選擇Ring-21緊湊型音叉液位開關的安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表，如下圖4所示。
