射頻導納開關的原理、特點和應用

　　射頻導納開關，也稱射頻導納料位開關、射頻導納物位開關、射頻導納物位計或者射頻導納料位計等，廣泛應用于電廠、油田、化工、造紙、制藥、冶金等場合的料位測量。為了幫助用戶更好地選擇和使用視頻導納料位開關，很有必要談談射頻導納開關的原理和特點。

　　一、射頻導納料位開關的原理

　　射頻導納料位開關是按照下述原理工作的：

　　射頻導納開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位的測量與控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，接著，后級電路檢測到這一變化從而輸出報警信號。

　　該振蕩信號作為射頻信號施加在探頭測量極的同時，還會經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離的特性。當探頭有掛料時，測量極與保護極之間由于沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常的檢測。

　　二、射頻導納料位開關的特點和應用

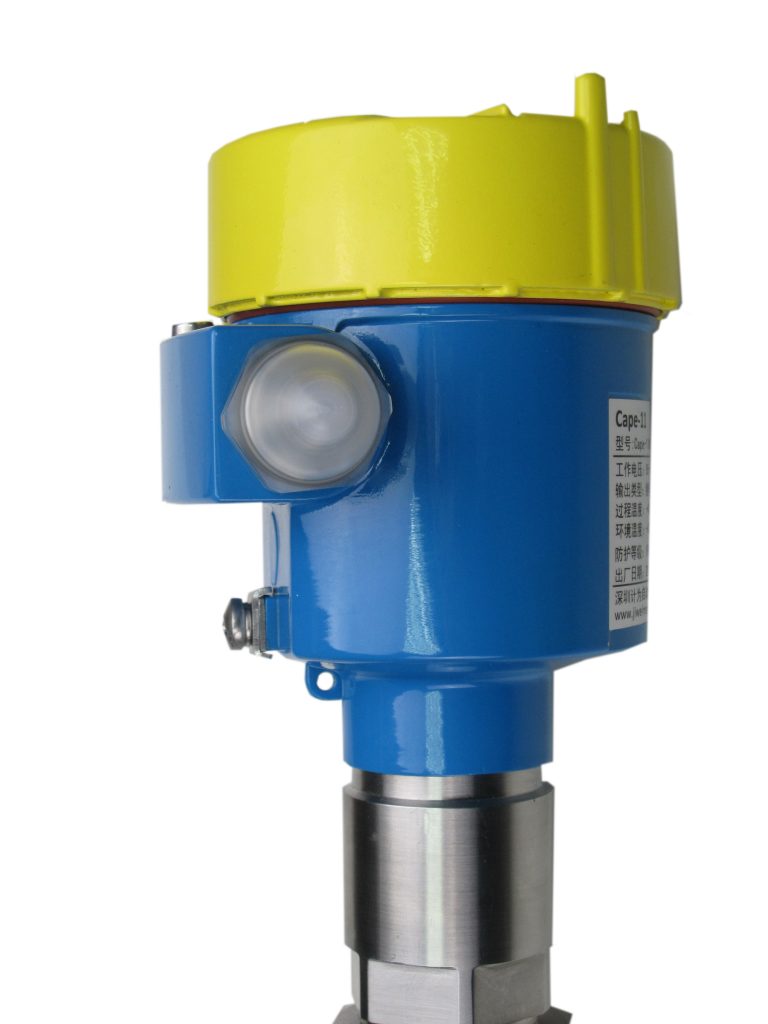

　　根據射頻導納料位開關的上述原理，深圳計為自動化技術有限公司經技術創新，自主研發生產的Cape-11射頻導納開關系列產品采用模塊化的設計，并配有LED外置雙色LED指示器，具有安裝方便、測量精準、防止掛料、實用性強等特點，能夠實現遠距離的觀察和監測

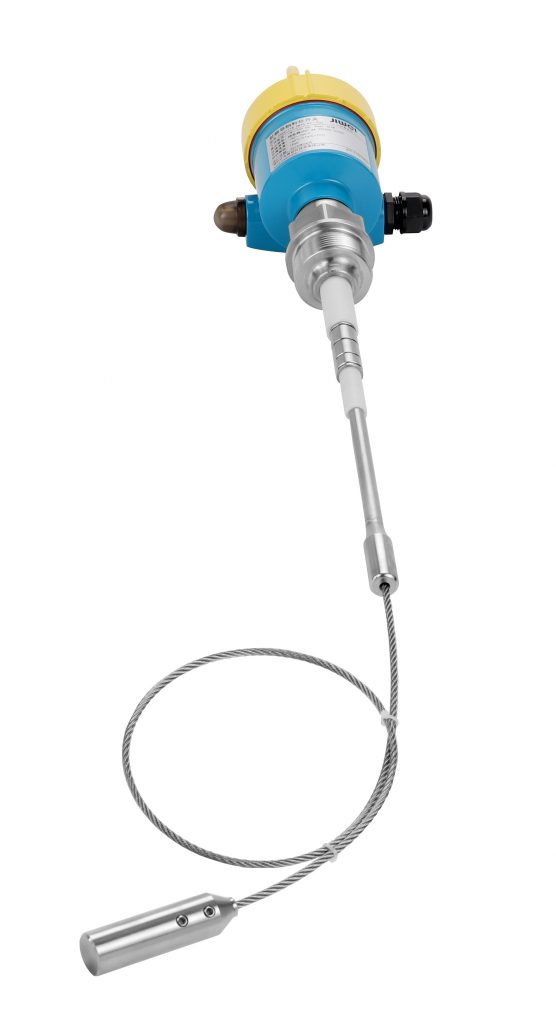

　　目前，計為Cape-11射頻導納料位開關系列產品共包含通用型射頻導納料位開關、防護型射頻導納料位開關、纜繩型射頻導納料位開關、超高溫型射頻導納料位開關共四種型號的射頻導納料位開關。其具體特點和應用范圍如下：
