如何保證物位開關電極的科學設計和加工質量

　　按被測介質的不同，振動式物位開關分為測量固體顆粒粉末的料位開關和測量液體的液位開關兩種。料位開關探頭有以音叉作為振動體的，也有基于棒狀振動體的，而振動式液位開關探頭一般以小音叉作為振動體。

　　振動式物位開關普遍由壓電陶瓷組件作為振動驅動和檢測。驅動和檢測的壓電組件，其裝置中的壓電陶瓷組用多片壓電陶瓷片以串聯結構疊堆在一起，用幾片銅電極片將它們的電路并聯起來。壓電陶瓷組件的傳統電極連接通常用焊錫將多片銅電極片焊到一個線路板上。這種連接方式，容易出現虛焊，導致接觸不良、耐溫性差、連接不可靠等問題，而這也是目前振動式物位開關發生故障和工作可靠性差的主要起因。

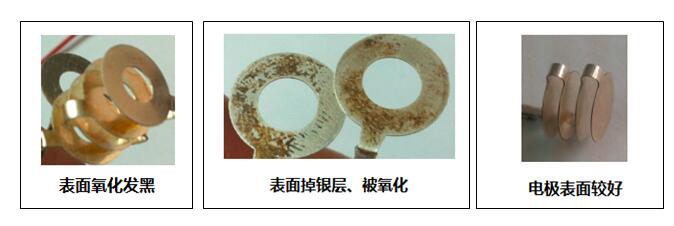

　　深圳計為自動化技術有限公司研發的振動式物位開關，其壓電陶瓷組件的電極摒棄了傳統的焊接方式，改用一種撓曲式電極銅片，端子采用壓接式結構，這克服了傳統焊接方式不耐高溫、連接可靠性低的缺陷。同時，我們要求電極材料具有優良彈性和柔韌性，科學選擇導電性強的黃銅作為電極材料，使電極伸縮自如，柔軟有加，保證電極與壓電陶瓷片的良好接觸和導電性能，并減少對壓電陶瓷振動的阻礙。而且，電極片表面經鍍銀處理，表層鍍銀的電極片極大提高了導電率和抗腐蝕能力。特別值得一提的是，在進行鍍銀時，銅電極表面須先經除油去銹處理，增加銀層的附著力和鍍層的細致、均勻性，防止銀層的脫落起泡和氧化。

　　以上就是有關“如何保證物位開關電極的科學設計和加工質量”的相關介紹，如欲了解更多物位開關方面的知識，歡迎關注微信公眾號：Jiweimeter。
