液位開關中法蘭過程連接的選用

　　在工業測量儀器儀表應用領域，物位儀表安裝采用的最常見的連接方式有螺紋連接、卡箍連接及法蘭連接。其中法蘭連接又主要分為五種類型：平焊法蘭、對焊法蘭、螺紋法蘭、承插焊法蘭、松套法蘭。法蘭的密封面主要分為突面（RF）、凹凸面（MFM）、榫槽面（TG）、環連接面（RJ）。

　　平焊法蘭一般簡稱平板，還稱搭焊法蘭。平焊法蘭與管道的連接是先將管子插入法蘭內孔至適當位置，然后再搭焊。平焊法蘭適用于壓力等級比較低，壓力波動、振動及震蕩均不嚴重的管道系統中，因此價格也相對較便宜，得到較廣泛的應用。

　　對焊法蘭是管件的一種，是指帶頸的并有圓管過渡的并與管子對焊連接的法蘭。

　　螺紋法蘭是將法蘭的內孔加工為管螺紋，并和帶螺紋的管子配套實現連接，是一種非焊接法蘭。它和平焊法蘭或對焊法蘭相比，螺紋法蘭具有安裝、維修方便的特點，可在一些現場不允許焊接的管線上使用，但不適用于高壓力場合，對于一些高溫高壓的密封液體容器或管道中，容易出現泄漏。

　　承插焊法蘭是一端與鋼管焊接另一端用螺栓連接的法蘭。耐壓性能很高，公稱壓力可達10Mpa，適用于一些高溫高壓的密封容器和管道中。

　　松套法蘭是利用翻邊、鋼環等把法蘭套在管端上，法蘭可以在管端上活動。常用于介質溫度和壓力都不高而介質腐蝕性較強的情況，當介質腐蝕性較強時，法蘭接觸介質的部分（翻邊短節）為耐腐蝕的高等級材料如不銹鋼等材料，而外部則利用低等級材料如碳鋼材料的法蘭環夾緊它以實現密封。

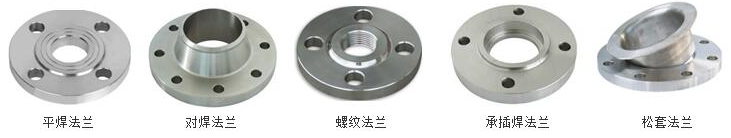

　　下面是五種法蘭方式的實物圖：

　　綜上所述，在常見的五種法蘭連接中，只有承插焊法蘭能夠做到高溫高壓的技術要求，其他四種法蘭都無法達到高壓等級，只能用于一些壓力等級要求較低的測量場合。

　　在物位測量領域，有很多儀表的安裝場合需要用到法蘭連接。目前國內的物位儀表廠家因考慮產品的包裝、運輸、拆卸以及維護的方便，習慣將法蘭的連接方式設計成螺紋法蘭。這降低了產品成本，但也使得產品存在一些弊端（如多了一道泄漏點），給廠家和客戶帶來極大的安全隱患。

　　螺紋法蘭的結構特點使得其公稱壓力一般只能達到2.5Mpa，這決定了這種配置的儀表不能使用在高溫高壓的場合。尤其在封閉的液體容器中，容器內的變化是不可預見的，當容器內壓力受溫度、介質等因素的突變而瞬變時，一旦超出了法蘭的承壓范圍，就會出現潛在的危險。例如：容器內有毒或腐蝕性的液體溢出或者易燃易爆性物質噴出等，往往造成一些難以預估的危害，輕則損壞儀表，重則危及生命。因此選用在這些場合使用的儀表時，必須預留足夠的壓力空間。但是，國內很多儀表相關人員缺乏認知，即使有一定認知，但為了獲取市場機會，有些還是會鋌而走險，導致上述事故在現實測量環境中頻頻發生。

　　為杜絕產品應用中的安全隱患，深圳計為自動化技術有限公司開發的液位測量儀表摒棄這種常規設計思維，液位開關的法蘭采用承插焊接的連接方式，使儀表最高工作壓力可達64bar，大大提高了物位開關的耐壓能力。
