音叉液位開關中壓電陶瓷組成的匹配問題
壓電陶瓷具有很敏感的電特性，作為傳感器使用時，它能將極其微弱的機械振動轉換成電信號，可用于聲納系統、氣象探測、遙測環境保護、家用電器等；同時，在其兩端施加一定規律的變化電壓，壓電陶瓷在電場作用下將產生一定規律的形變，雖然這種形變量很小，往往是小于其本身尺寸的千萬分之一，但是基于這個原理制作的精確控制機構——壓電驅動器，在精密儀器和機械的控制、微電子技術、生物工程等領域得到廣泛應用。計為自動化研發生產的振動式料位開關和液位開關，就是利用了壓電陶瓷的這兩種特性，把它作為振動探頭驅動和檢測的器件。
在使用壓電陶瓷前，使用LCR數字電橋測量每片壓電陶瓷的靜態電容Cp值，并計算出平均電容值。以6片為一組，選用平均電容值差值相互間在±5%以內的壓電陶瓷組成一組作為驅動，并選擇靜態電容與該6片電容值的平均值盡量接近的壓電陶瓷片作為檢測，由此選得6+1壓電陶瓷片組成壓電陶瓷組件。經過這種匹配挑選的作為驅動的壓電陶瓷片，能保證工作時6片驅動片相位同步，實現振動探頭處于最佳振動狀態，而且檢測片檢測出的電壓值也是最大值，輸出電信號信噪比為最高，方便信號處理電路進一步分析處理。

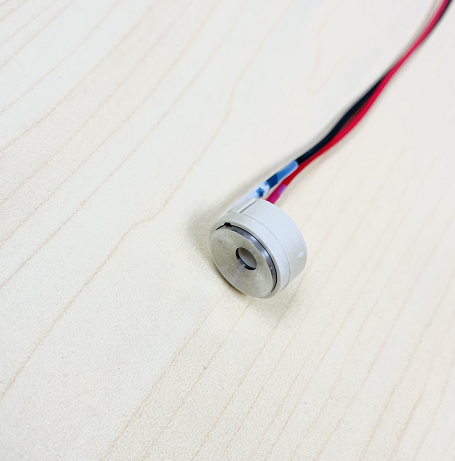

下圖是計為自動化音叉液位開關壓電陶瓷組件圖。
以上就是有關“音叉液位開關中壓電陶瓷組成的匹配問題”的相關介紹，如欲了解更多物位開關方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2014年8月7日發布）
