485通信為何必須加120歐終端電阻？
在工業控制、安防監控和智能設備等領域中，RS-485通信因其高抗干擾能力、長傳輸距離和多點通信支持，被廣泛應用于各種儀表系統中。然而，在調試RS-485通信時，很多工程師常常會遇到一個問題：為什么必須在總線兩端加上120歐的終端電阻？小編將結合儀表應用與實際工況，詳細解析終端電阻的作用與原理。
一、RS-485通信簡介
RS-485通信是一種差分傳輸方式，它的主要特點包括：
- 強抗干擾能力：差分信號能夠有效抑制電磁干擾（EMI）。
- 長傳輸距離：RS-485支持的最大傳輸距離可達到1200米。
- 多點通信：RS-485可以支持最多32個設備（節點）在同一總線上進行通信。

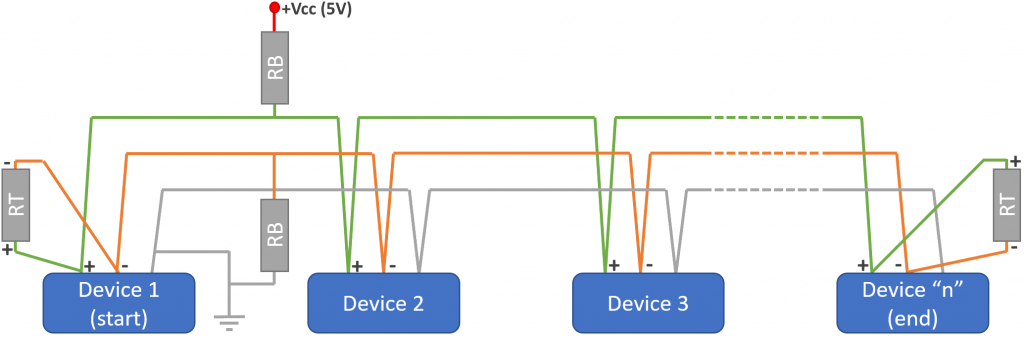

在實際應用中，RS-485通信總線通常采用總線型結構，通信線的兩端需要特別注意阻抗匹配，這就是終端電阻設計的關鍵所在。
二、終端電阻的必要性
在RS-485通信中，終端電阻并非可選項，而是通信質量保證的必需組成部分。具體來說，終端電阻的作用體現在以下幾個方面：
1. 防止信號反射
在數據傳輸過程中，信號在傳輸線末端遭遇阻抗不匹配時，會發生反射，進而返回到總線。這種信號反射會在總線上產生干擾，影響數據的完整性，造成通信不穩定。
2. 實現阻抗匹配
RS-485通信電纜的特性阻抗通常約為120歐，為了使得信號能夠有效傳輸，避免反射，必須使用120歐的終端電阻來吸收多余的信號能量，從而實現與電纜特性阻抗的匹配。
3. 保證數據完整性
如果不使用終端電阻，反射回來的信號會疊加到原始信號上，造成波形畸變，從而引起數據錯誤或通信中斷，特別是在長距離或高速傳輸時，這種問題尤為明顯。
三、為什么選擇120歐？

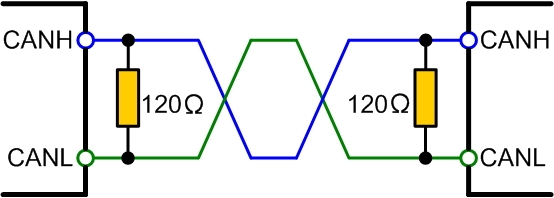

RS-485通信的標準規定，通信電纜的特性阻抗大約為120歐，因此在總線兩端加上120歐的終端電阻，能夠有效地進行阻抗匹配，從而保證通信穩定。
如果阻抗不匹配，會發生什么？
- 電阻過高：信號反射仍然無法被有效吸收，繼續對通信造成干擾。
- 電阻過低：信號能量損失過大，傳輸距離會受到影響。
因此，120歐的終端電阻是經過大量實踐驗證的最佳選擇，它能夠提供最佳的匹配效果，簡單而有效。
四、實踐中的正確操作

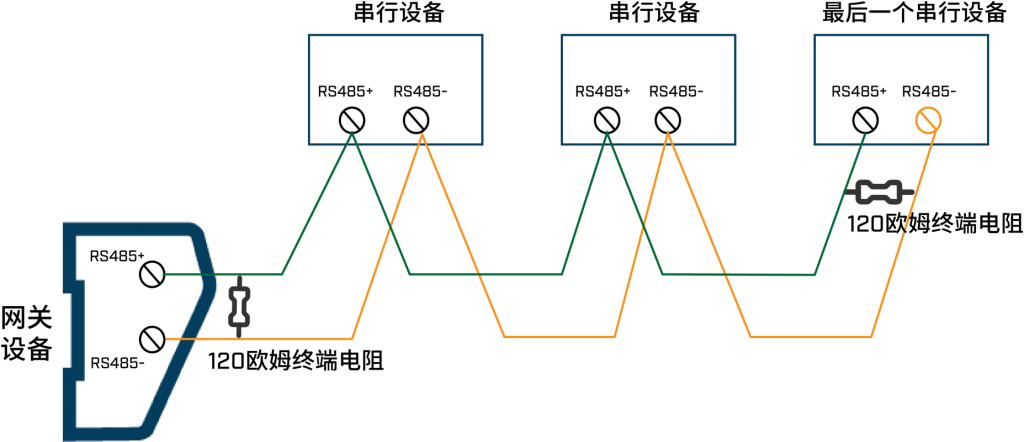

1. 終端電阻的接入位置

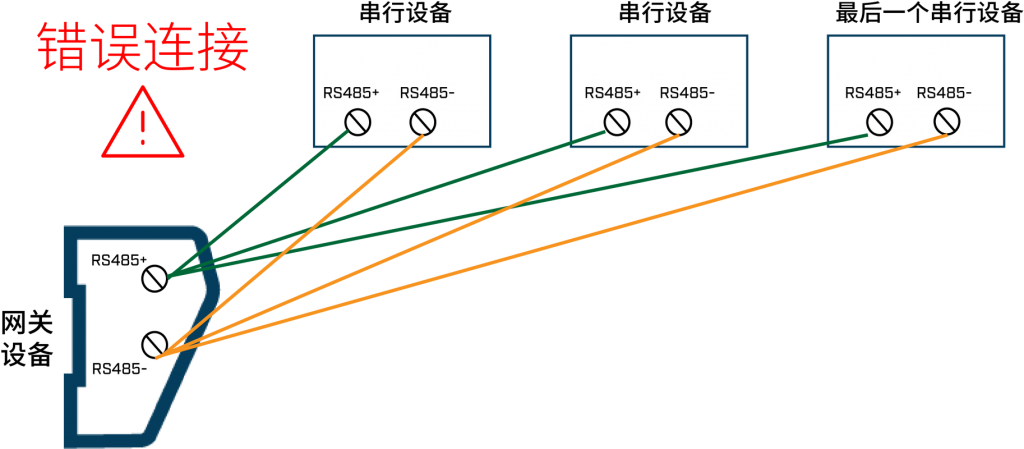

終端電阻應該僅加在總線的兩端，而不是在中間節點加入。每個節點無需額外加電阻，否則可能會影響阻抗匹配，造成不必要的信號損失。
2. 常見電阻選擇
對于大多數應用，使用120歐、1/4瓦的金屬膜電阻即可滿足需求。對于短距離通信（如幾米以內），終端電阻可能不必強制接入，但在長距離傳輸或高速通信時，終端電阻依然非常重要。
五、實際案例：終端電阻的重要性
某化工廠在使用RS-485總線進行長距離傳感器數據傳輸時，初期沒有加終端電阻，結果出現了數據丟包和頻繁報警的問題，尤其是隨著節點數的增加，通信的穩定性大大下降。添加終端電阻后，信號反射現象消失，數據傳輸變得更加穩定可靠。這個案例直觀地展示了終端電阻對485通信穩定性的重要作用。
六、常見誤區
1. 每個節點都需要加終端電阻
錯誤！終端電阻只需要加在總線的兩端，節點中間不應加電阻，否則會影響整體的阻抗匹配。
2. 短距離通信不需要終端電阻
雖然在短距離內通信有時也能正常工作，但如果信號受到干擾或傳輸速率較高，終端電阻依然能夠提高通信的可靠性。
3. 終端電阻可以隨意選擇阻值
錯誤！終端電阻的阻值必須與總線的特性阻抗匹配，選擇120歐電阻是最佳的實踐。
七、總結與建議
盡管終端電阻看似不起眼，但它在RS-485通信中卻是保證數據傳輸穩定和可靠的關鍵部件。在設計和調試RS-485通信系統時，務必按照標準，在總線兩端接入120歐的終端電阻。尤其在長距離傳輸或多節點通信時，更要重視這一設計細節，避免通信不穩定的隱患。通過合理配置終端電阻，能夠顯著提高整個系統的通信質量，確保儀表與控制設備的穩定運行。
