DCS故障快速處理
引言

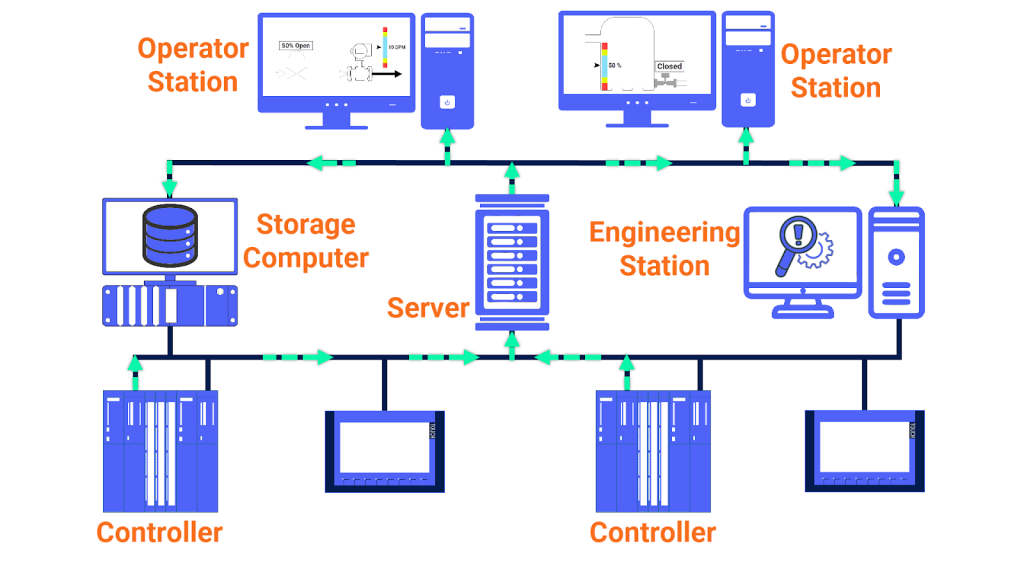

DCS（分布式控制系統）是現代工業自動化中廣泛應用的一種控制系統，尤其在石油化工、電力、鋼鐵、造紙等重工業領域，DCS起到了至關重要的作用。它能夠實現對復雜生產過程的自動化控制和監測，提高生產效率、保證生產穩定性。盡管DCS在提高生產效率和自動化方面具有顯著優勢，但在其運行過程中也難免出現故障。本文將介紹DCS的常見故障判斷方法和處理技能，幫助工程師在面對系統問題時，能夠快速準確地定位故障并有效解決問題。
一、DCS系統的常見故障類型
- 硬件故障
- 控制器故障：控制器作為DCS的核心部件，一旦出現故障，會直接影響系統的正常工作?？刂破鞴收峡赡苁怯捎陔娫磫栴}、通訊故障或硬件損壞等原因引起。
- I/O模塊故障：輸入輸出模塊（I/O模塊）是DCS系統中的關鍵部件，故障可能表現為傳感器信號丟失或錯誤，進而影響整個系統的精確控制。
- 網絡通信故障：DCS系統內各部分之間的通訊依賴于網絡，通信網絡故障會導致各模塊無法正常交換數據，進而導致控制信號失真或延遲。
- 軟件故障
- 程序錯誤：DCS系統中的程序如果出現錯誤或被修改，可能導致邏輯控制失常，生產過程無法正常運行。
- 配置錯誤：系統配置錯誤，如I/O配置不當、參數設置錯誤等，也會導致系統故障。
- 數據庫故障：DCS系統中的數據庫存儲著關鍵控制信息，一旦數據庫出現故障，可能會導致數據丟失、顯示錯誤或系統崩潰。
- 外部因素導致的故障
- 環境因素：溫度、濕度、電磁干擾等環境因素，尤其是在極端條件下，可能導致DCS系統的部件受到影響，進而引發故障。
- 電源波動：電壓不穩或電源中斷，可能導致DCS系統的斷電或不穩定運行。
二、DCS故障判斷技能
- 故障現象分析 故障判斷的第一步是通過現場現象分析確定故障類型。例如，系統出現響應遲緩時，首先需要判斷是否為控制器故障、通信故障或I/O模塊故障。常見現象如顯示屏無法顯示信息，報警頻繁或沒有響應，均需快速判斷是哪類故障。
- 現場檢測 針對硬件故障，可以先對控制系統的硬件進行檢查。使用萬用表、示波器等工具檢測電源電壓、信號輸出、通信接口等，確保硬件部分無問題。如果存在電源或接口異常，檢查電纜連接、端口狀態等。
- 系統日志分析 DCS系統一般會自動記錄運行日志。通過查看日志信息，可以幫助判斷程序錯誤、配置錯誤或通信中斷等故障原因。日志中的錯誤代碼、告警信息及系統運行狀態可以為故障診斷提供重要線索。
- 模塊替換法 在無法確定故障根源時，可以使用模塊替換法，即更換可疑部件或模塊，觀察故障是否消失。如果更換后系統恢復正常，則可以確定故障部件所在。此方法適用于控制器、I/O模塊等可更換部件。
- 通訊鏈路測試 對于網絡通信故障，可以使用網絡診斷工具檢查通訊鏈路的狀態。通過測試系統內各模塊的連接狀況、通訊延遲等，可以有效判斷通信是否暢通。
三、DCS故障處理技能
- 硬件故障處理
- 控制器故障：當控制器發生故障時，首先檢查電源是否正常，通訊接口是否連接穩固。若問題依然存在，考慮更換控制器。
- I/O模塊故障：通過現場電壓、電流測量判斷I/O模塊是否存在故障。如果出現故障，需檢查接口線路、接線端子等，必要時更換故障模塊。
- 電源故障：檢查電源的電壓值，確保電源穩定。如果電源出現波動或斷電，及時修復電源系統。
- 軟件故障處理
- 程序調試：對于程序邏輯故障，進行程序調試和回溯。通過查看程序代碼，找到邏輯錯誤并修正。必要時，恢復至系統備份程序。
- 配置修改：檢查系統配置文件、參數設置等是否正確。通過比對系統手冊和配置文件，確保配置無誤。如果存在配置錯誤，及時修正。
- 數據庫修復：如果系統數據庫出現故障，可以通過數據庫恢復工具進行修復或恢復至最近備份狀態，確保系統數據的完整性。
- 外部因素導致的故障處理
- 環境因素：定期對控制系統環境進行檢查，確保設備處于適宜的溫濕度范圍，并采取有效的防護措施防止電磁干擾。
- 電源波動處理：增加穩壓電源或UPS（不間斷電源）設備，確保系統的穩定運行。
- 網絡故障處理
- 使用網絡診斷工具分析網絡拓撲、通信路徑等，查找鏈路中的故障節點，及時替換故障設備。通過調整網絡配置、增加冗余鏈路等方式，提高網絡可靠性。
四、預防措施與維護
- 定期檢測與維護 定期對DCS系統進行全面檢查，包括硬件、軟件及通信線路的檢查。定期備份系統程序和數據庫，確保故障發生時能夠快速恢復。
- 環境優化 為DCS設備提供良好的工作環境，避免過高或過低的溫濕度，減少電磁干擾等外部因素的影響。
- 培訓與操作規程 對DCS系統的操作人員進行定期培訓，使其具備較強的故障判斷和處理能力。同時，制定詳細的操作規程和應急預案，以應對突發故障。
結論
DCS系統是現代工業自動化中不可或缺的控制系統，廣泛應用于各行各業。掌握故障判斷和處理技能，能夠確保系統的穩定運行，提高生產效率。通過定期維護、故障診斷與處理技術的提升，工程師可以有效減少DCS系統的故障發生，確保生產安全與穩定。在面對復雜多變的工業控制環境時，具備豐富經驗的操作人員和工程師將是DCS系統長期高效運行的關鍵。
