法蘭標記詳解——這些你都知道嗎？
法蘭作為工業管道系統中連接與密封的重要元件，其標記信息直接體現了法蘭的規格、材質、設計標準及制造工藝。了解和準確識別法蘭標記，是確保安裝匹配、安全運行和后期維護的關鍵。

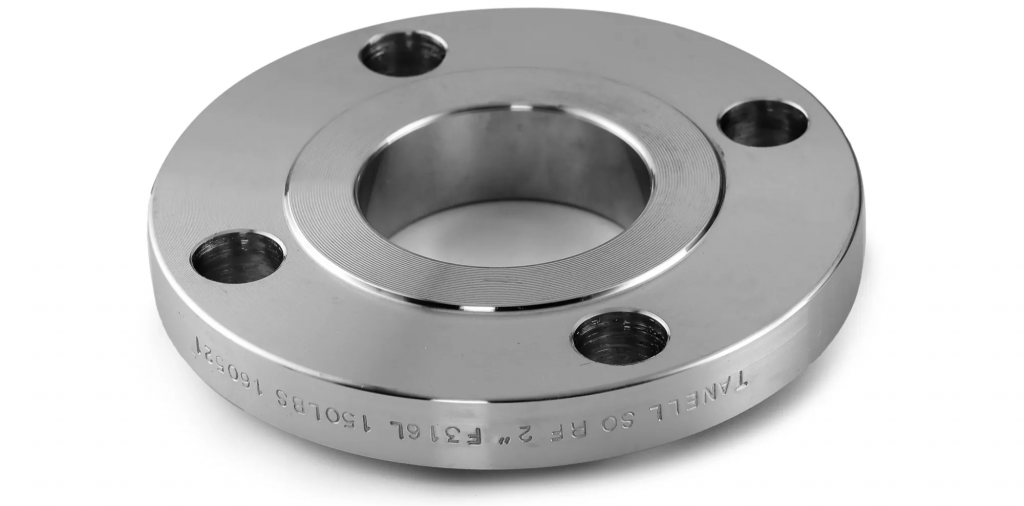

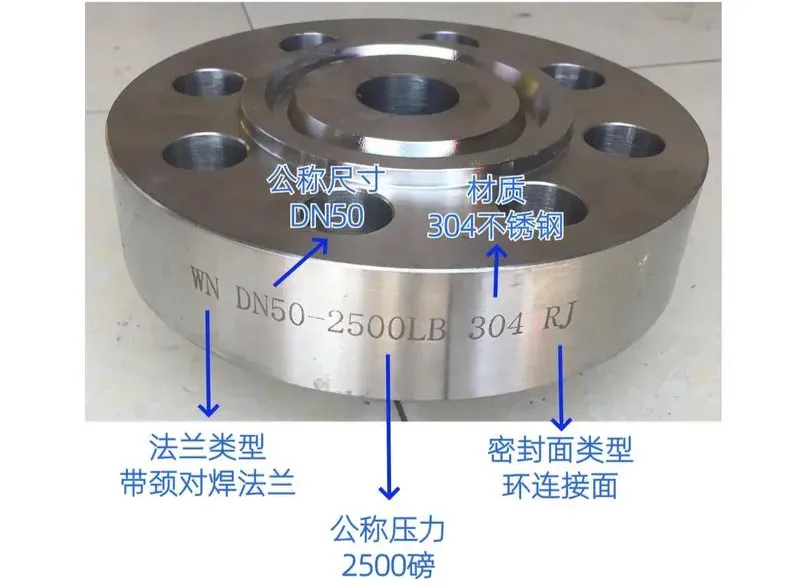

法蘭標記包含哪些內容？
法蘭標記通?？淘诜ㄌm的外圈或密封面附近，主要包括：
- 公稱直徑（DN）：代表管道接口尺寸，如DN100表示公稱直徑為100毫米。
- 公稱壓力（PN）：法蘭設計承壓能力，常見PN16、PN25等。
- 材質代號：標明法蘭材料，如碳鋼（A105）、不銹鋼（304、316）、合金鋼（F22）等。
- 設計標準：符合不同標準體系，如ANSI/ASME B16.5（美標）、EN 1092-1（歐標）、GB/T 9119（國標）等。
- 壓力-溫度等級：美標法蘭常用CLASS等級，如CLASS 150。
- 熱處理標記：部分法蘭會標注正火（N）、淬火回火（QT）等熱處理狀態。
為什么法蘭標記如此重要？
- 確保管道系統匹配性：標記信息可快速判斷法蘭是否與管道及設備匹配，避免安裝錯誤。
- 識別材質及性能：材質代號反映耐腐蝕性及力學性能，保障系統長期穩定運行。
- 符合行業標準：設計和制造標準確保法蘭質量，滿足安全規范。
- 產品追溯與維護：標記便于后續維修、更換及質量追蹤管理。
不同國家和行業的法蘭標記差異
- ISO國際標準：采用PN表示壓力等級，如PN10、PN16。
- 美標法蘭：采用CLASS等級，范圍廣泛，常見CLASS 150、CLASS 300。
- 日本標準（JIS）：標記含壓力等級及材質，如10K SUS304。
常見法蘭標記問題及注意事項
- 標記磨損模糊：長時間使用導致標識不清，需定期檢查并做好記錄。
- 誤讀風險：不同標準和地區標記方式差異大，跨國項目需謹慎識別。
- 標記不完整：低質法蘭可能信息缺失，安裝前務必核對。
結語
法蘭標記是管道連接不可或缺的身份標識，它準確反映了法蘭的規格、材質和標準。通過正確識別和解讀法蘭標記，不僅能保障工程安裝質量，更能有效提升系統安全性與維護效率。未來，隨著智能制造發展，法蘭標記的數字化管理將進一步推動工業管道系統的智能化升級。
