PID控制參數調節方法詳解：掌握Kp、Ki、Kd，讓系統運行更高效

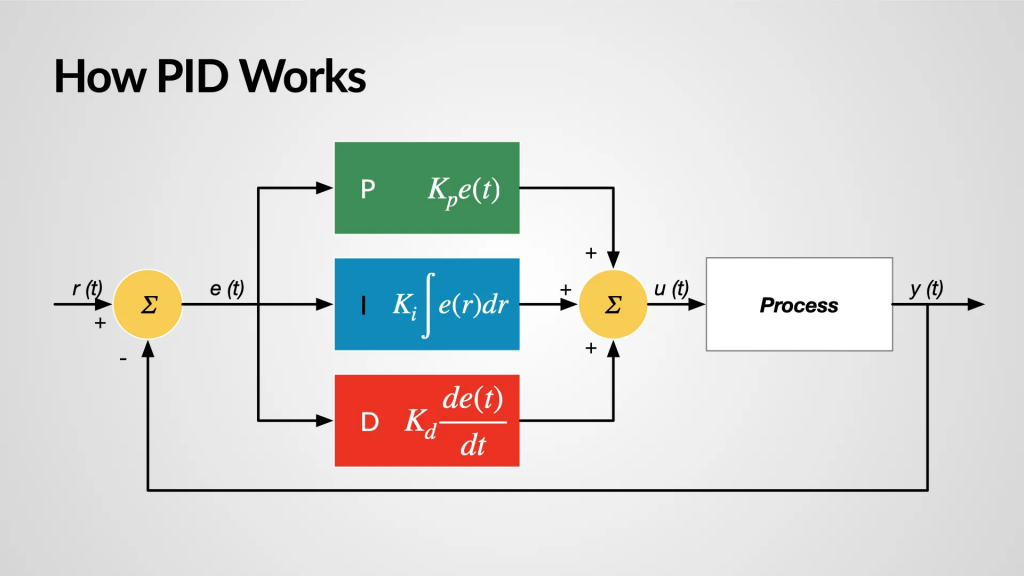

PID控制器（比例-積分-微分控制器）是工業自動化和過程控制系統中最常用的控制算法之一。無論是溫度控制、壓力控制、流量控制還是液位控制，PID算法幾乎無處不在。PID控制器的核心在于通過調整三個關鍵參數：比例增益Kp、積分增益Ki和微分增益Kd，實現對系統輸出的穩定控制。
但是，PID參數怎么調？怎么設定Kp、Ki、Kd？Ziegler-Nichols法怎么用？ 這些問題困擾著大量工程師。本文將為你系統講解PID參數調節方法，幫助你快速掌握這項核心技能。
一、PID控制器參數調節的挑戰
雖然PID控制原理簡單，但在復雜工業系統中，調節Kp、Ki、Kd并非易事。參數設置不合理，可能導致系統振蕩、響應過慢，甚至完全失控。
常見調節難點包括：
- 系統動態特性復雜（如非線性、時滯大）；
- 外部擾動和噪聲影響大；
- 控制目標對響應速度、穩態誤差、超調量有不同要求。
因此，找到一套穩定、快速、精準的PID參數，是實現高性能控制的關鍵。
二、PID參數調節的常用方法
1. 經驗法調節（Ziegler-Nichols法 & Cohen-Coon法）
1.1 Ziegler-Nichols臨界比例法
Ziegler-Nichols法是一種經典的PID參數整定方法，步驟如下：
- 將Ki和Kd設置為0，僅保留Kp；
- 緩慢增大Kp，直到系統輸出出現持續振蕩；
- 記錄此時的Kp值（Ku）和振蕩周期（Pu）；
- 使用下表設定PID參數：
| 控制器類型 | Kp | Ki | Kd |
|---|---|---|---|
| P | 0.5Ku | – | – |
| PI | 0.45Ku | 1.2Kp/Pu | – |
| PID | 0.6Ku | 2Kp/Pu | Kp×Pu/8 |
🔍 適用場景：系統線性、無強擾動
1.2 Cohen-Coon法
Cohen-Coon法適用于有明顯時滯或響應較慢的系統。它通過記錄系統階躍響應參數（如延遲時間L和時間常數T）來計算PID參數，適用于過程控制中如鍋爐、水處理等系統。
✅ 優點：考慮時滯，適用于滯后系統
❌ 缺點：需獲取系統模型參數
2. 試湊法（人工調節法）
這種方法由經驗豐富的工程師通過試驗逐步調節PID參數：
- 先調Kp：響應太慢就增大，振蕩則減??；
- 再調Ki：消除穩態誤差，但Ki過大會導致振蕩；
- 最后調Kd：用于抑制超調和震蕩。
✅ 優點：無需系統模型，靈活適配
❌ 缺點：效率低，易受人為經驗影響
3. 優化算法調節（智能算法）
隨著工業控制系統智能化發展，越來越多企業采用優化算法進行PID整定。
常見優化算法：
- 遺傳算法（GA）：模擬自然選擇，搜索全局最優PID參數；
- 粒子群算法（PSO）：通過粒子位置變化搜索最優點；
- 模糊控制+PID融合：對不確定系統更具適應性。
🔍 特點：自動調節，適應非線性、復雜系統
⚠️ 注意：對計算資源有一定要求
三、PID參數調節要點匯總
調節PID控制器時，需要考慮以下關鍵因素：
1. 系統響應速度
- 快速系統：可適當增大Kp、Kd
- 慢速系統：適當提高Ki以消除誤差
2. 噪聲與擾動環境
- 噪聲大：降低Kd，必要時對微分項加入低通濾波器
- 擾動頻繁：適當提高Kp、降低Ki，避免系統震蕩
3. 穩定性與魯棒性
- 若系統振蕩嚴重，應適當減小Kp或增加Kd
- 積分項過大會導致“積分飽和”，需謹慎調節Ki

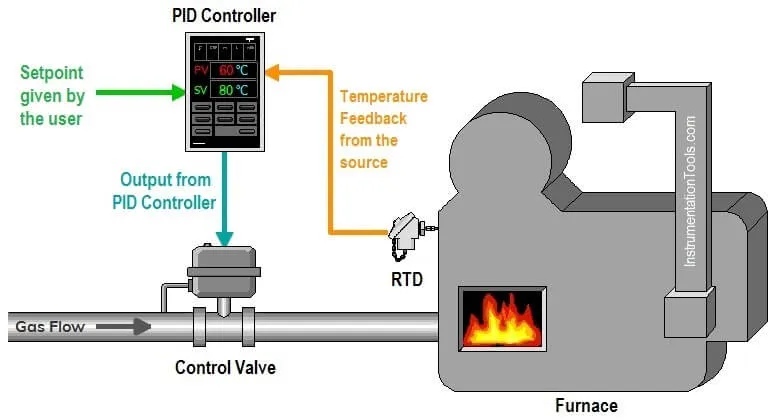

四、PID調節實戰案例：工業加熱爐溫控
控制目標：
維持加熱爐溫度在設定值±1℃范圍內
初始設置：
- Kp = 1.0，Ki = 0.1，Kd = 0.05
- 響應過快，過沖明顯，最終穩定但有波動
優化過程：
- 減小Kp至0.7：降低響應速度，減少過沖；
- 增大Ki至0.15：改善穩態誤差；
- 增加Kd至0.1：抑制波動，提升系統穩定性。
效果：
系統穩態誤差小于0.5℃，響應時間減少30%，運行更平穩。
五、總結：選擇合適的PID參數調節方法，讓控制系統更高效
PID控制器能否高效運行，核心在于Kp、Ki、Kd參數設置是否合理。面對不同類型的系統，選擇合適的調節方法至關重要：
- 簡單系統：經驗法或試湊法即可；
- 復雜系統：建議使用優化算法；
- 高噪聲、高時滯系統：結合模糊控制或模型預測控制。
未來，PID控制將更多結合人工智能與機器學習算法，實現真正的自適應、自優化控制。
常見問題 FAQ
Q：PID參數如何快速整定？
A：可使用Ziegler-Nichols法獲取初值，再通過試湊微調。
Q：為什么調完PID后系統仍振蕩？
A：可能Kp過高、Ki過大或Kd設置不當，建議降低增益并引入濾波。
Q：優化算法是否能完全替代人工調節？
A：可大幅提高效率，但需系統模型或足夠反饋數據支持。
參考文獻
- Ziegler, J. G., & Nichols, N. B. (1942). Optimum settings for automatic controllers. Transactions of the ASME.
- Cohen, H., & Coon, G. A. (1953). Theoretical considerations of retarded control. IEEE Transactions on Automatic Control.
- Goldberg, D. E. (1989). Genetic Algorithms in Search, Optimization, and Machine Learning.
- Kennedy, J., & Eberhart, R. (1995). Particle Swarm Optimization.
- Zadeh, L. A. (1965). Fuzzy sets. Information and Control.
