雷達天線有哪些種類？
雷達天線是雷達系統中的關鍵組成部分，承擔著發射和接收電磁波信號的重要任務。根據結構、發射方式以及應用領域的不同，雷達天線可分為多種類型。每種類型的天線都有其特定的優點和應用場景，以下是常見雷達天線的分類及其特點。
一、按結構形式分類
- 拋物面天線（Parabolic Antenna）
- 結構特點：拋物面天線通常由一個反射面（形狀類似碗）和位于焦點位置的饋源組成。工作原理是利用反射面將從饋源發射的電磁波聚焦，使其朝著一個方向傳播。
- 優點：增益高、波束集中，適合遠距離探測。由于其高增益特性，常用于長距離目標跟蹤，如氣象雷達、天氣預報、衛星通信及船用雷達等。
- 應用場景：大規模氣象觀測、深空通信、衛星通信系統、長程雷達系統等。
- 喇叭天線（Horn Antenna）
- 結構特點：喇叭天線的外形像一個擴大的喇叭，通常由一個金屬導波管和一個喇叭形狀的開口組成。它的作用是將電磁波從波導傳輸到空氣中，形成較為均勻的波束。
- 優點：工作頻率高，駐波小，指向性較強。由于其結構簡單，且頻帶寬廣，常用于高頻雷達系統中，特別適合微波頻段的應用。
- 應用場景：氣象雷達、飛機雷達、衛星通信、微波測量系統等。
- 微帶天線（Microstrip Antenna / Patch Antenna）
- 結構特點：微帶天線是一種平面貼片天線，通常由導電金屬片嵌入印刷電路板上，廣泛應用于高頻電子設備。其特點是體積小，便于集成。
- 優點：體積小、集成度高、制造成本低。由于其平面設計，能夠實現高集成度，特別適合便攜式設備。
- 應用場景：便攜式雷達系統、車載雷達、無人機雷達、微型雷達傳感器等。
- 縫隙天線（Slot Antenna）
- 結構特點：縫隙天線通常由金屬板上的縫隙組成，縫隙的形狀和大小決定了其輻射特性。其原理是電流通過縫隙時產生輻射。
- 優點：具有較強的方向性和高增益，適用于遠距離信號發射或接收。能夠有效聚焦信號，適合需要高方向性的應用場合。
- 應用場景：艦載雷達、航空雷達、衛星通信、通信設備等。
- 平面陣列天線（Planar Array Antenna）
- 結構特點：由多個小型天線單元排列成平面陣列組成，通過調整各個單元的相位，能夠實現波束的電子掃描。
- 優點：能夠快速電子掃描，具有較高的方向性和靈活性。常見于相控陣雷達中，適合快速反應和高精度需求。
- 應用場景：現代軍用雷達、航空雷達、衛星通信系統、高端氣象雷達等。
二、按波束控制方式分類
- 機械掃描天線
- 結構特點：機械掃描天線通過物理旋轉或轉動天線來改變波束的方向，從而掃描目標區域。
- 優點：設計簡單，成本較低，廣泛用于傳統雷達系統中，適用于需要周期性掃描的應用。
- 應用場景：氣象雷達、船用雷達、機場監控雷達等。
- 電子掃描天線（相控陣天線）
- 結構特點：通過改變每個天線單元的相位來控制波束的方向，無需物理旋轉，因此可以實現快速電子掃描。
- 優點：波束控制速度快，精度高，無需機械部件，減少了維護成本，適合快速響應的需求，尤其在復雜環境中具有優勢。
- 應用場景：現代軍用雷達、高端氣象雷達、航空雷達、航天通信等。

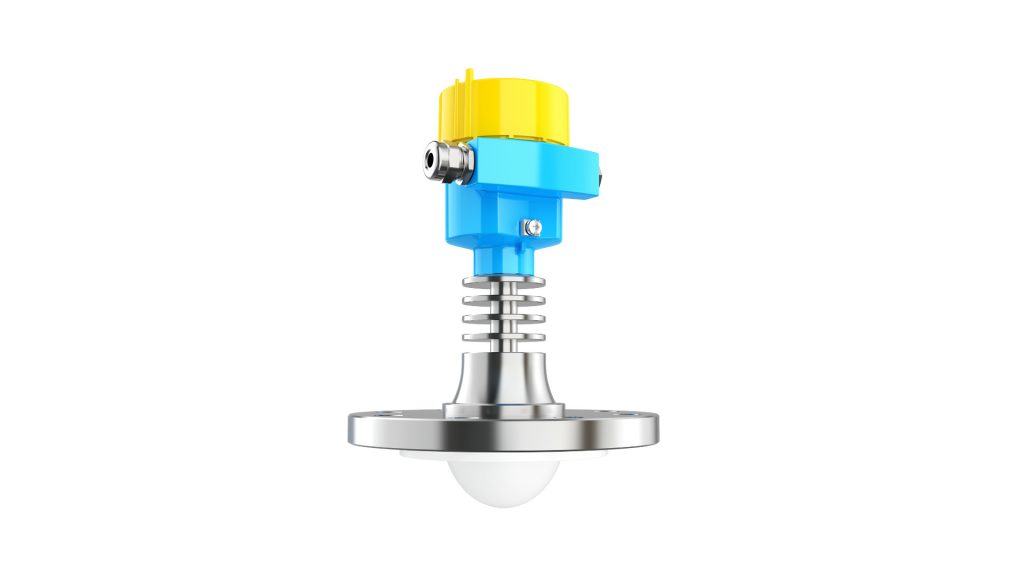

三、在液位測量雷達中的天線類型
在工業應用中，液位雷達廣泛用于液體和固體的測量，特別是在石油化工、食品和醫藥行業。液位雷達天線根據不同的工作環境和測量需求有多種選擇：
- 喇叭天線（Horn Type）
- 應用：廣泛應用于26GHz或80GHz雷達液位計，用于大多數液體或固體料位測量。由于其高頻特性，能夠實現精確的液位測量。
- 特點：高頻帶寬，適用于大多數液位測量場合，尤其適合液體和粉狀物料的精準檢測。
- 拋物面天線（Parabolic Type）
- 應用：適用于測量較遠距離和散射較大的物料，如煤炭、水泥等固體。
- 特點：良好的遠程探測能力和方向性，適用于大范圍的液位測量，能夠有效避開周圍環境干擾。

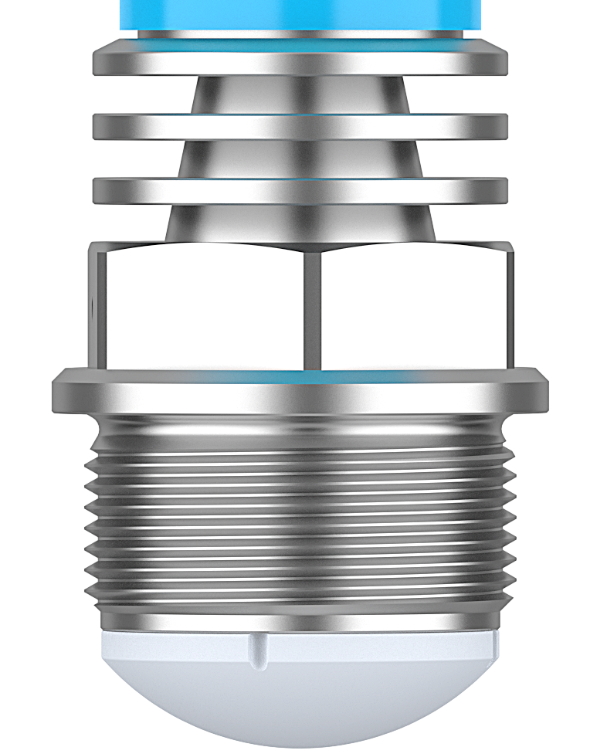

- 透鏡天線（Lens Type）
- 應用：主要用于高頻雷達（如80GHz雷達）中，能夠產生較窄的波束，適合在空間受限的環境中使用。
- 特點：窄波束、高精度測量，適用于小空間或干擾較多的環境，如狹小的罐體內。
- 陣列天線（Array Type）
- 應用：集成度高，體積小，常用于緊湊型雷達液位計中。它們可以根據需要靈活控制波束，適用于復雜工況。
- 特點：靈活性強，適用于小型設備或狹窄空間，能夠快速調節波束方向。
四、應用案例
- 氣象雷達：采用拋物面天線，能夠高效探測天氣現象，如風暴、降水等，提供廣泛的天氣數據，用于氣象預報和災難預警。
- 船用雷達：利用喇叭天線，幫助船只進行導航和防碰撞，特別是在惡劣海況下，提供關鍵的安全保障。
- 軍用雷達：采用相控陣天線，進行目標的快速掃描和鎖定，廣泛應用于導彈防御、戰斗機雷達以及海軍艦艇的監視系統。
- 工業雷達：在液位測量中，透鏡天線和喇叭天線被應用于油氣、化工和食品行業中的液體和固體料位監測，為關鍵工藝過程提供實時數據。
結語
雷達天線作為雷達系統的核心組成部分，具有多種類型和廣泛的應用場景。隨著科技的進步，雷達天線在工業、軍事、氣象等領域的應用將更加深入和廣泛。在選擇合適的天線時，需根據具體需求（如頻率、波束方向性、環境適應性等）進行合理選擇，以確保雷達系統的最佳性能。
