儀表中PNP與NPN的區別
在工業自動化與控制系統中，傳感器是非常重要的元件，而PNP和NPN型開關是其中常見的兩種配置。這兩者在工作原理、接線方式及應用場景上有所不同，這些差異直接影響系統的設計與調試。本文將詳細分析PNP和NPN的區別，并介紹它們各自的特點和應用領域。

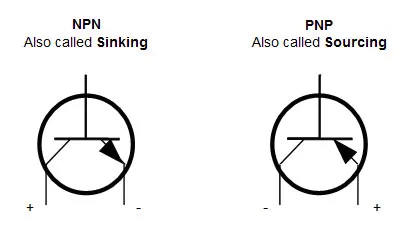

1. PNP與NPN的基本概念
PNP和NPN代表兩種不同類型的晶體管配置，具體來說，它們的區別在于晶體管中各層材料（P型和N型半導體）的排列方式：
- PNP型晶體管：PNP型晶體管中，基極（B）是P型半導體，發射極（E）是N型半導體，集電極（C）是P型半導體。電流從發射極流向集電極，基極控制電流的流動。
- NPN型晶體管：NPN型晶體管中，基極（B）是N型半導體，發射極（E）是P型半導體，集電極（C）是N型半導體。電流從集電極流向發射極，基極控制電流的流動。
2. 工作原理差異
- PNP型傳感器工作原理：PNP型傳感器的工作原理是，當輸入端（如按鈕或傳感器的激活信號）為正電時，它會使發射極與集電極之間產生電流，從而完成電路的閉合。PNP型傳感器的輸出端連接到負載的正端，而負載的負端接地。傳感器工作時，輸出端會提供正電壓信號。
- NPN型傳感器工作原理：NPN型傳感器的工作原理與PNP相反。當輸入端信號為正電時，發射極與集電極之間會形成電流，電流從集電極流向發射極。NPN型傳感器的輸出端連接到負載的負端，負載的正端連接到電源。傳感器激活時，輸出端接近地電位。

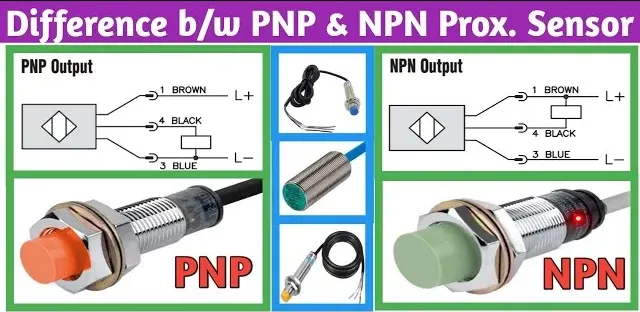

3. 接線方式的區別
PNP與NPN型傳感器的接線方式有所不同，以下是常見的接法：

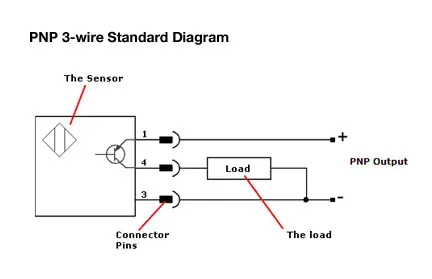

- PNP型傳感器接線：PNP傳感器的輸出端連接到負載的正端，負載的負端接地。傳感器激活時，輸出端提供正電壓信號。

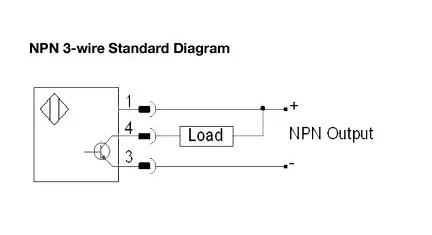

- NPN型傳感器接線：NPN傳感器的輸出端連接到負載的負端，負載的正端連接到電源。傳感器激活時，輸出端接近地電位。
4. 選擇PNP還是NPN的考量
選擇PNP型還是NPN型傳感器時，需根據電路的需求進行決定。主要考慮以下幾個因素：
- 電源與接地方式：如果系統設計采用正電源或負地標準，選擇符合這一標準的傳感器更為合適。PNP適用于輸出正電壓的系統，而NPN適用于輸出負電壓的系統。
- 控制邏輯兼容性：在一些控制系統中，控制器的輸入端需要與傳感器的輸出端兼容。如果系統需要接收正電壓信號（高電平觸發），則PNP傳感器較為合適；如果需要接收接地信號（低電平觸發），則NPN傳感器較為適用。
- 負載配置：PNP與NPN的選擇還需考慮負載配置。PNP型傳感器適合與繼電器、PLC等設備的輸入端配合，而NPN型傳感器更適合與接地信號的負載連接。
5. PNP與NPN的應用場景
- PNP型傳感器應用：PNP型傳感器輸出正電壓，適用于那些輸入端需要正電壓信號的系統。比如，PLC的輸入端通常設計為“高電平觸發”，因此PNP型傳感器在這些系統中更加常見。
- NPN型傳感器應用：NPN型傳感器輸出接地信號，適用于那些輸入端需要接地信號的系統。NPN型傳感器常用于開關控制電路和低電壓應用中。
6. 總結
PNP和NPN是兩種常見的晶體管配置，在工業儀表、傳感器和PLC控制系統中應用廣泛。PNP型傳感器輸出正電壓，適合與需要正電信號的設備配合使用；而NPN型傳感器輸出地電位信號，適合與需要接地信號的設備配合使用。在實際應用中，選擇哪種傳感器應根據系統的電源配置、控制邏輯及負載要求來決定。
理解PNP與NPN的區別，有助于工程師在設計和調試過程中做出更合理的選擇，確保系統的可靠性與穩定性。
