儲罐液位報警與儀表設置規范要求

　　在儲罐區的設計與安全管理中，液位計的設置及其報警系統的配置至關重要。多個行業標準和規范對儲罐區液位儀表的設置要求進行了詳細規定，特別是在液位監測和報警裝置方面。以下是相關規范對儲罐區設置雙液位儀表的要求：

1. GB 17681-1999《易燃易爆罐區安全監控預警系統驗收技術》

• 5.5 要求設置兩種不同類別的液位檢測儀表，并且需要設置高低液位報警數值。

2. SH/T 3184-2017《石油化工罐區自動化系統設計規范》

4.2.1 計量級常壓和低壓儲罐

• 4.2.1.1 容積大于100m3的儲罐系統應在罐頂設置液位連續測量儀表，容積不小于1×10?m3的儲罐宜設置2套液位連續測量儀表。
  • 液位儀表應配備罐旁指示儀顯示液位，且在控制系統中設置高、低液位報警。
  • 該配置適用于儲存量油等特殊要求。

4.2.2 非計量級常壓和低壓儲罐

• 4.2.2.1 容積大于100m3的儲罐應在罐頂設置液位連續測量儀表，容積不小于1×10?m3的儲罐宜設置2套液位連續測量儀表。
  • 液位儀表應配備罐旁指示儀顯示液位，并在控制系統中設置高、低液位報警。

3. AQ 3053-2015《立式圓筒形鋼制焊接儲罐安全技術規范》

• 12.2.2 可燃液體儲罐應按規范要求設置液位計和高低液位報警裝置、高高液位報警裝置，并將報警及液位顯示信息傳送至控制室。
  • 對于頻繁操作的儲罐，宜設置自動聯鎖緊急切斷裝置。

4. SH/T 3007-2014《石油化工儲運系統罐區設計規范》

6.3.2 壓力儲罐液位測量

• 應設置一套遠傳儀表和一套就地指示儀表，就地指示儀表不應選用玻璃板液位計。

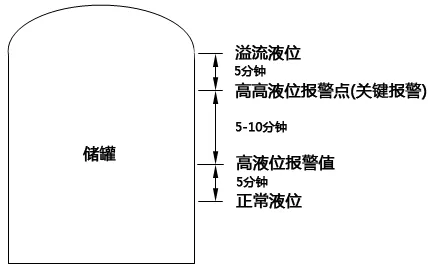

6.3.4 壓力儲罐液位報警

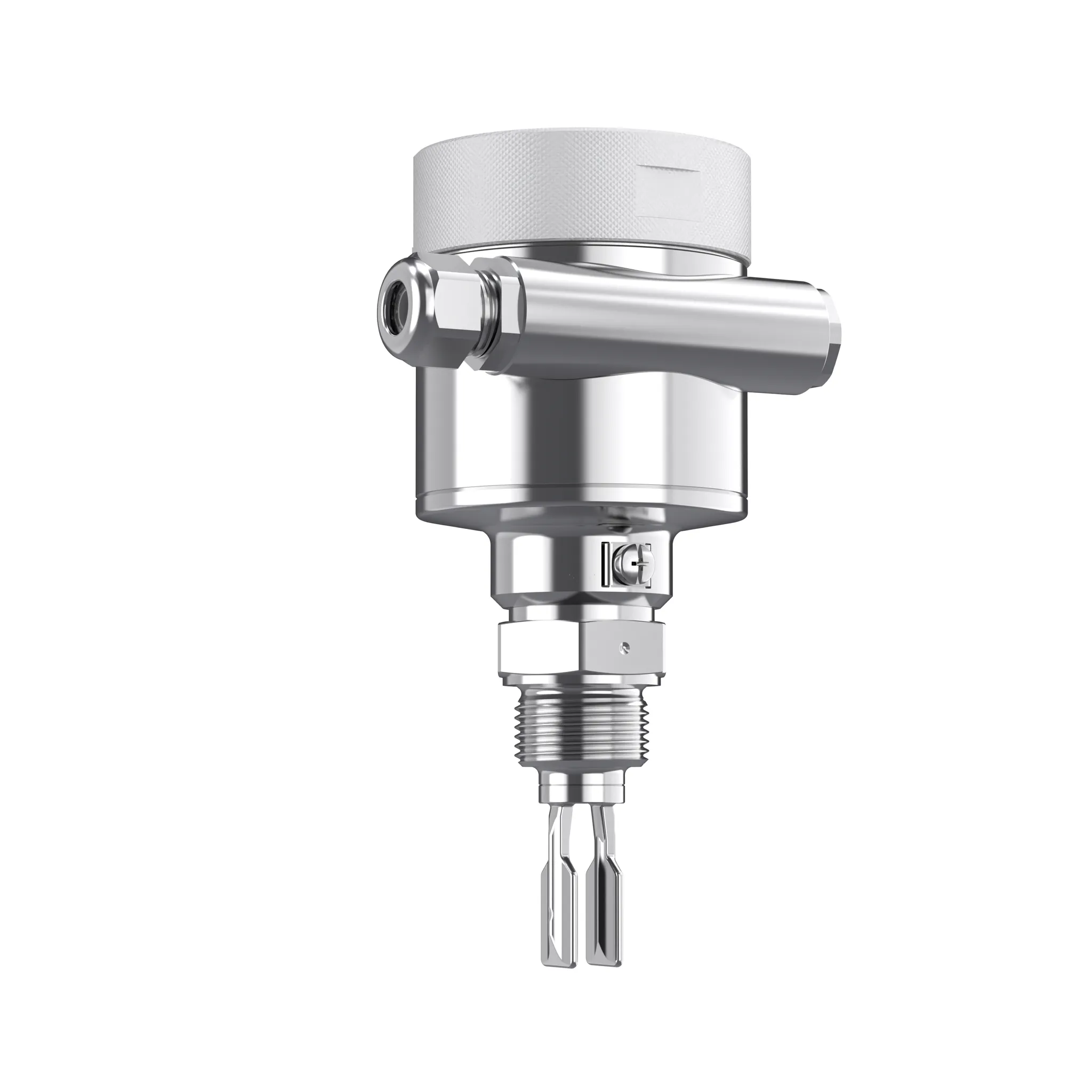

• 應設置一套專用于高高液位報警并聯鎖切斷儲罐進料管道閥門的液位測量儀表或液位開關。
  • 高高液位報警的設定高度，不應大于液相體積達到儲罐計算容積的90%時的高度。

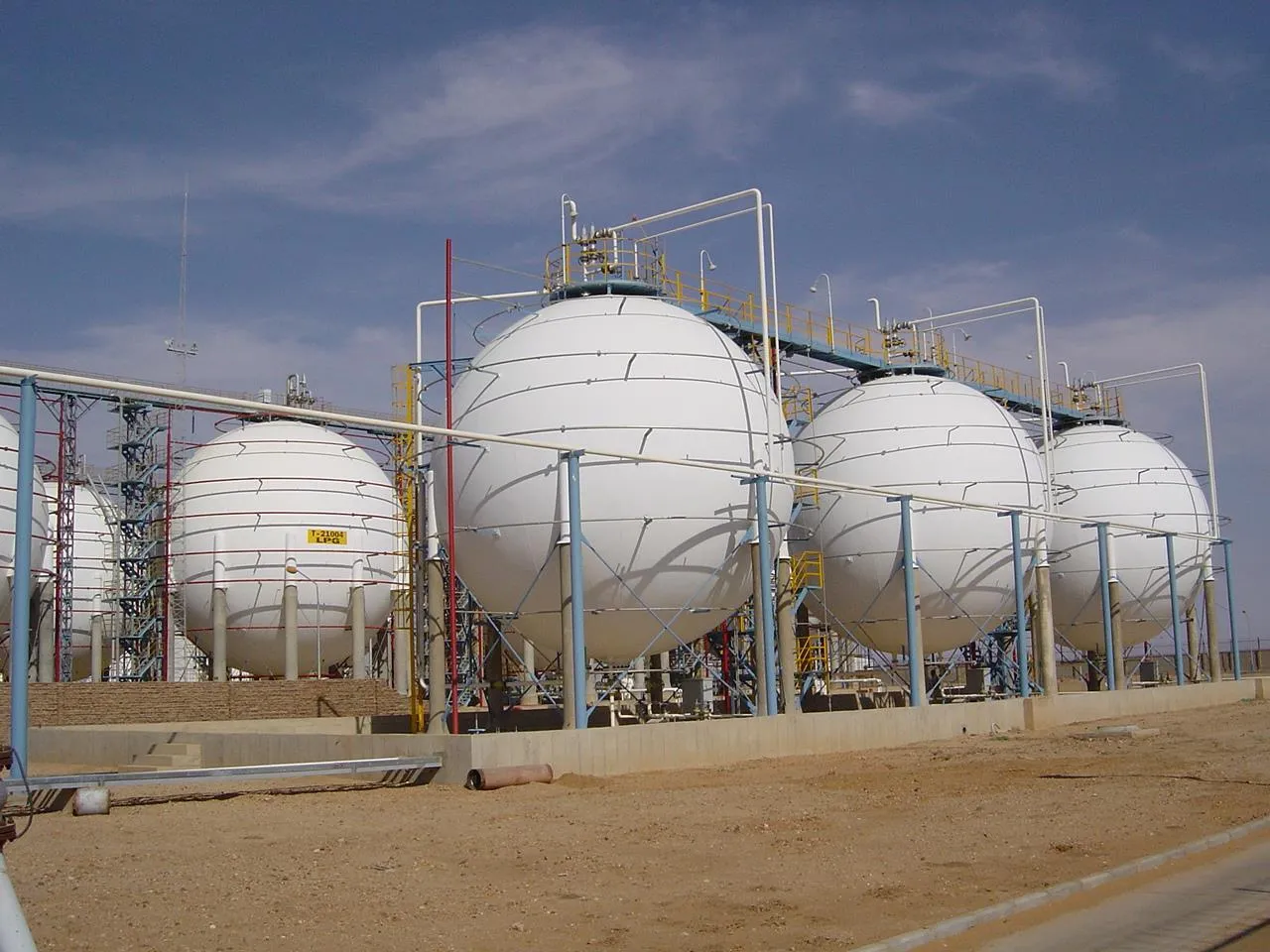

5. SH 3136-2003《石油化工液化烴球形儲罐設計規范》

• 5.3.1 液化烴球形儲罐應設就地和遠傳的液位計，但不宜選用玻璃板液位計。

6. AQ 3059-2023《化工企業液化烴儲罐區安全管理規范》

• 6.6.2 新建液化烴壓力式儲罐液位儀表應按2套連續測量液位儀表和1個高高液位開關，或3套連續測量液位儀表進行設置。

7. GB/T 22724-2022《液化天然氣設備與安裝-陸上裝置設計》

• 6.6.2 液位監控
  • 儲罐應設置液位監控和聯鎖保護設施，以防止儲罐發生溢流。
  • 每個儲罐至少應設置兩個液位計用于連續測量液位，每個液位計均應設有高液位報警、高高液位報警及停機聯鎖。

8. GB/T 20368-2021《液化天然氣(LNG)生產、儲存和裝運》

• 11.1.2.1 LNG容器液位儀表的設置
  • 容積大于114m3的容器應設置2套獨立的液位儀表，液位儀表應能適應液體密度的變化。

總結

　　根據不同的儲罐類型和應用場景，液位計的設置要求也有所不同。主要規范要求儲罐配置雙液位儀表，并設有高低液位報警和高高液位報警裝置。對于壓力儲罐和液化天然氣儲罐等特殊儲罐，還要求設有液位報警聯鎖切斷裝置，確保儲罐安全運行。通過合理配置液位儀表和報警系統，可以有效預防溢流事故和確保儲罐的安全。
