了解磁翻板液位計
磁翻板液位計（Magnetic Flap Level Gauge）是一種常見的液位測量儀表，廣泛應用于化工、石油、電力、食品及其他需要液位監測的行業。它主要通過磁性原理實現液位的檢測與顯示，具有結構簡單、安裝方便、性能穩定、使用壽命長等優點。本文將詳細介紹磁翻板液位計的工作原理、結構特點、應用領域以及安裝與維護注意事項。
1. 磁翻板液位計工作原理

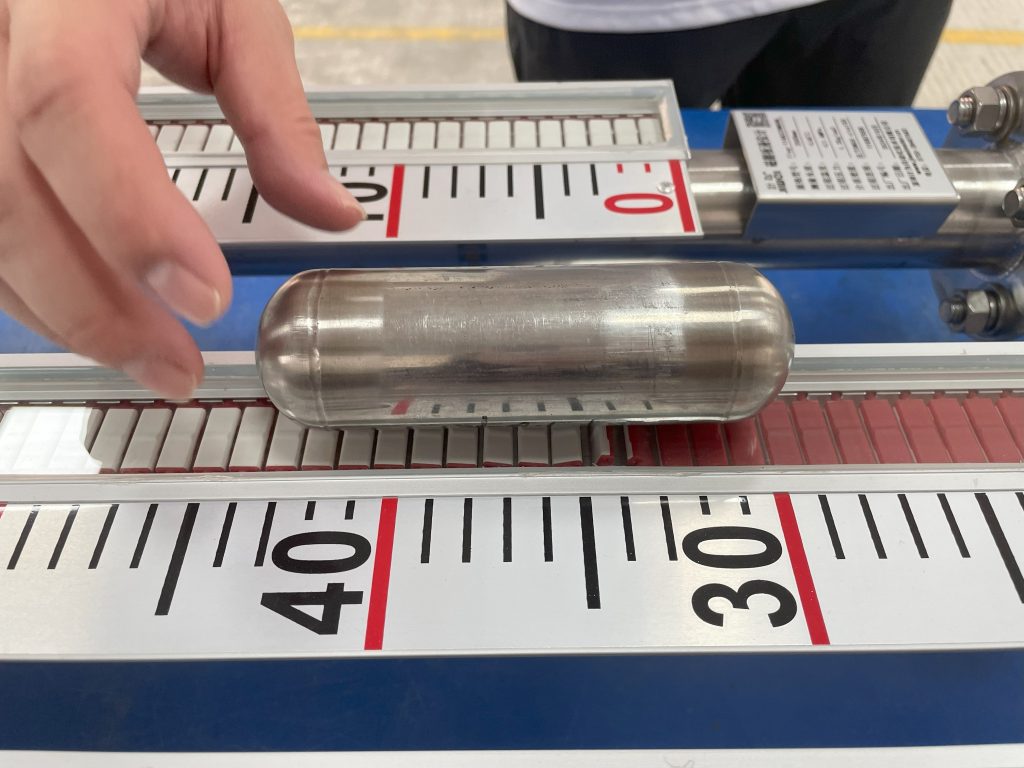

磁翻板液位計的工作原理基于浮力與磁性耦合的原理。其主要結構包括浮子、磁翻板、外殼、液位顯示窗口等部分。當液體液位變化時，液位計內的浮子會隨液位升降。浮子內含有強磁性材料，在浮子的上下移動過程中，會帶動與其相連的磁翻板發生翻轉。
磁翻板液位計的外部有一組帶有彩色標記的翻板，它們在磁場的作用下發生翻轉。當液位上升時，浮子隨液位的升降而上下移動，帶動磁翻板從紅色（或白色）翻轉為白色（或紅色）。因此，操作人員可以通過觀察外殼窗口上的翻板顯示的顏色，直接讀取液位的高度。
2. 磁翻板液位計的結構特點
- 浮子與磁翻板耦合： 浮子與磁翻板之間通過磁力耦合，不存在機械接觸，這就避免了由于機械磨損導致的精度降低問題。
- 可靠的顯示： 外部的翻板顯示液位的變化，不僅直觀而且具有良好的可視性。液位計的顯示范圍通?？梢愿鶕蛻粜枨蠖ㄖ?。
- 結構簡潔，易于安裝： 磁翻板液位計的設計結構簡潔，安裝方便，通常采用法蘭連接或直接安裝在容器側壁上。
- 耐高壓、耐高溫： 磁翻板液位計在設計上考慮到惡劣工況的需求，許多型號可以承受較高的壓力和溫度，適應不同工況條件。
- 防泄漏性： 磁翻板液位計具有較好的防泄漏性能，適用于有毒、有腐蝕性或高溫的液體介質。
3. 磁翻板液位計的應用領域
磁翻板液位計被廣泛應用于液體介質的液位測量，尤其適用于高溫、高壓、腐蝕性較強、危險性較大的工況。以下是幾個典型應用領域：
- 化工行業： 由于化工過程中液位變化頻繁且環境復雜，磁翻板液位計在化工行業中得到了廣泛應用，尤其是在高壓、腐蝕性液體或反應釜等設備中。
- 石油天然氣行業： 石油、天然氣的儲罐以及管道液位測量對準確性有較高要求，磁翻板液位計能夠滿足其高精度和高可靠性要求。
- 食品與飲料行業： 對液位檢測精度要求較高，且需要保證設備的衛生和安全，磁翻板液位計因其可靠性和易于清潔的特點，在食品與飲料行業中也有較多應用。
- 水處理與污水處理： 在污水處理過程中，液位測量尤為重要，磁翻板液位計在這一領域的應用也日漸增加。
- 制藥行業： 在制藥行業中，由于介質的特殊性以及嚴格的衛生要求，磁翻板液位計也能提供精確、無污染的液位測量。
4. 磁翻板液位計的安裝與維護注意事項
- 安裝位置： 磁翻板液位計通常安裝在容器的側壁，安裝時應確保液位計與容器的接觸面平行，以保證液位測量的精度。此外，應根據需要選擇合適的法蘭尺寸和密封材料，確保安裝穩固，防止泄漏。
- 工作介質的選擇： 磁翻板液位計適用于液體介質，因此在選型時，需了解介質的溫度、壓力、腐蝕性等特性，選擇合適材質的液位計。
- 外部環境溫度： 需要根據工作環境的溫度條件選擇合適的液位計。如果溫度過高或過低，可能影響儀表的性能，因此在極端溫度下使用時需要特別注意選型。
- 清潔與維護： 磁翻板液位計的外殼和顯示窗口應定期清潔，以保持良好的可視性。尤其是當測量腐蝕性液體時，可能會有污染物附著在外部顯示窗口上，影響讀數。
- 定期校準： 盡管磁翻板液位計的結構簡單且穩定，但仍然需要定期校準，以確保測量精度。特別是在高溫高壓的環境中，應定期檢查液位計的準確性。
- 注意防止結垢： 在一些工作環境中，液體可能會導致浮子或磁翻板的表面結垢或沉積，定期清理和檢查可以避免影響儀表性能。
5. 總結
磁翻板液位計是一種通過浮子與磁翻板耦合原理，提供液位檢測的儀表。它具有結構簡單、安裝方便、無磨損、可靠性高等優點，廣泛應用于化工、石油、電力、水處理等行業。雖然磁翻板液位計在許多應用場合表現出色，但在安裝和維護時需要考慮到溫度、壓力、介質特性等因素，選擇合適的設備并定期進行校準和維護，以保證其長期穩定運行。
通過理解磁翻板液位計的工作原理、結構特點及應用領域，可以更好地選擇和使用該儀表，提升工業自動化過程的液位監測效率與精度。
