儀表非線性誤差分析與補償技術
引言
在精密儀表的應用中，非線性誤差是影響測量精度的主要因素之一。尤其在工業自動化、過程控制和高精度測量領域，儀表的非線性誤差可能導致嚴重的測量偏差。因此，深入理解儀表的非線性誤差及其補償技術，對于提高儀表的測量精度和系統性能至關重要。
非線性誤差通常是指儀表輸出與實際物理量之間不成正比或不遵循簡單數學關系的誤差。非線性誤差的來源多種多樣，包括傳感器特性、信號處理系統的非線性、環境因素的影響等。針對非線性誤差進行分析和補償，已成為現代儀表設計中的一個重要研究領域。

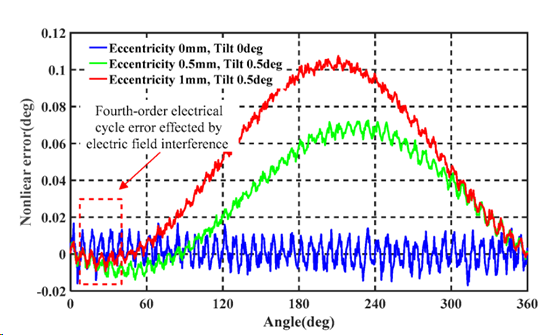

1. 非線性誤差的類型與來源
1.1 傳感器非線性
傳感器是儀表中的核心組件，幾乎所有類型的傳感器（如溫度傳感器、壓力傳感器、位移傳感器等）都存在不同程度的非線性誤差。傳感器非線性的產生原因通常與其工作原理、材料特性、制造工藝等因素有關。
例如，熱電偶的輸出電壓與溫度之間呈現出近似的線性關系，但在低溫和高溫范圍內會出現非線性偏差。RTD（電阻溫度探測器）具有較好的線性特性，但在其工作范圍的兩端也可能存在非線性誤差。應變計和壓電傳感器的輸出則通常是非線性的，特別是在大變形或極端工作條件下。
1.2 信號處理系統的非線性
在現代儀表系統中，傳感器的輸出信號通常需要經過放大、濾波、模數轉換等處理。信號處理環節中的非線性失真可能導致輸出信號與實際物理量之間的偏差。典型的誤差源包括：
- 增益非線性：如模擬放大器在高增益或低增益情況下可能會引入非線性失真。
- 量化誤差：在模數轉換器（ADC）中，量化誤差可能導致輸入信號的非線性表示，尤其是在較低分辨率的情況下。
- 輸入偏置與失調：放大器的輸入偏置電流或電壓失調也可能引入非線性誤差。
1.3 環境因素的影響
環境溫度、濕度、振動等因素也會對儀表產生非線性影響。例如，溫度變化不僅會影響傳感器的特性，還會改變電路的工作狀態，進而影響測量結果。此外，電磁干擾（EMI）和機械振動也可能引入額外的非線性誤差。

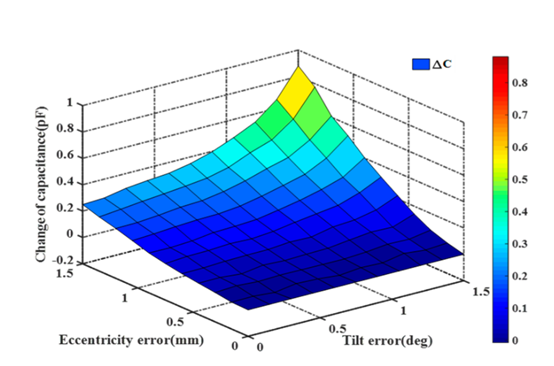

1.4 系統設計和材料的影響
儀表設計中的許多選擇，如材料的非理想性、制造誤差以及部件老化，都會導致系統的非線性行為。例如，采用非線性元件（如非線性電阻、二極管等）作為傳感器組件時，儀表的整體響應可能會受到影響。
2. 非線性誤差的建模與分析
為了有效地分析非線性誤差，需要建立合適的數學模型，以便對誤差源進行定量描述。常見的非線性誤差模型包括：
2.1 多項式擬合模型
多項式擬合是解決非線性誤差問題的一種常見方法。通過將儀表輸出與輸入物理量之間的關系近似為高階多項式，可以有效地描述許多常見的非線性行為。
例如，對于一個輸入輸出關系為y = f(x)的非線性系統，可以使用多項式來擬合：
其中，(a0?,a1?,a2?,…,an?)為擬合系數，x為輸入，y為輸出。通過對實驗數據進行擬合，可以獲得一組多項式系數，從而描述系統的非線性特性。
不過，選擇多項式的階數需要小心。階數過高可能會導致過擬合，進而影響補償效果。因此，在實際應用中，通常通過交叉驗證等方法來評估擬合效果，避免模型過于復雜。
2.2 分段線性模型
分段線性擬合是一種常用于補償非線性誤差的方法，將非線性誤差分解為多個較小的線性區域，每個區域內的誤差可以通過線性函數進行近似。此方法尤其適用于非線性誤差在某些區間內變化較為平緩的情況。
例如，可以將輸入信號分為若干個子區間，然后在每個區間內通過線性插值來近似表示系統的非線性特性。這種方法適用于非線性變化較為平緩的情形，但如何選擇適當的分段點是關鍵。通常，分段點的選擇基于實際的誤差特性或通過數據驅動的方法進行自動化選定。
2.3 神經網絡與機器學習模型

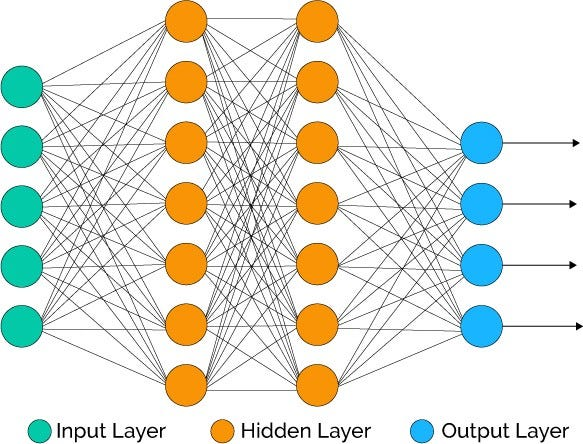

近年來，神經網絡和機器學習技術被廣泛應用于非線性誤差的建模與補償。通過訓練一個神經網絡模型，可以自動學習輸入和輸出之間的非線性關系，并在實際應用中實時進行誤差補償。
例如，使用反向傳播算法訓練多層感知器（MLP）神經網絡來學習傳感器的非線性特性，可以通過最小化誤差函數來不斷調整網絡權重，優化輸出的準確性。神經網絡模型能夠處理復雜的非線性關系，并且對高維數據（如多變量輸入）的處理能力較強。然而，在實際工程中，訓練神經網絡需要大量的數據和較高的計算資源，因此適用于要求更高精度且可以進行離線訓練的場景。
3. 非線性誤差補償方法
3.1 硬件補償
硬件補償是通過增加硬件組件來消除或減小非線性誤差的方法。常見的硬件補償技術包括：
- 自校準電路：通過設計自校準電路實時修正系統的偏差。例如，某些傳感器或模擬電路可以通過反饋機制實時調整系統的工作狀態，減少非線性誤差。這種方法通常適用于傳感器性能變化較慢的情況。
- 補償電路：在電路中加入補償元件（如非線性電阻、數字補償器等），通過調整電路參數來減小非線性效應。這些補償電路在硬件設計中加入了對非線性誤差的補償，可以在硬件層面解決部分非線性問題。
3.2 軟件補償
軟件補償通常是通過算法對測量數據進行后處理，消除非線性誤差。常見的軟件補償方法包括：
- 查表法：通過建立輸入與輸出之間的查找表，將傳感器輸出與已知的理想輸出進行比較，進行誤差修正。查表法適用于誤差特性比較穩定的系統，且不依賴于復雜的計算。然而，當傳感器的非線性特性發生變化時，查找表可能需要重新更新。
- 多項式插值法：通過擬合已知的非線性數據，使用多項式函數進行插值，補償測量誤差。這種方法通常用于解決小范圍內的非線性誤差問題。它的優點是計算簡單，但對于大范圍非線性變化的系統可能效果不佳。
- 神經網絡補償：使用神經網絡模型來學習系統的非線性特性，并根據實時輸入調整輸出，從而達到誤差補償的目的。神經網絡能夠有效處理復雜的非線性關系，但在部署時需要考慮計算資源和訓練時間。
3.3 混合補償技術
混合補償是硬件補償和軟件補償相結合的方法。在某些高精度測量系統中，通常通過硬件進行粗略補償，之后利用軟件算法進行精細修正。這種方法可以充分利用硬件的實時性和軟件的靈活性，達到更高的補償精度。例如，可以在傳感器前端通過硬件補償消除大部分非線性誤差，而通過軟件進行微調和優化。
4. 實際應用中的補償案例
4.1 壓力傳感器的非線性誤差補償
在壓力測量中，壓力傳感器的輸出通常與實際壓力之間呈現非線性關系。使用多項式擬合方法可以有效地描述這一關系，并通過軟件進行補償。以某些壓電傳感器為例，其輸出電壓與壓力之間的關系通常為二次或三次多項式，通過擬合和補償可以顯著提高其測量精度。對于一些高精度應用，還可以結合硬件校準和數字補償技術，以進一步提高測量精度。
4.2 溫度測量的非線性誤差補償
熱電偶和RTD傳感器在高溫范圍內的非線性誤差較為顯著。通過使用分段線性法或者查表法，結合標準的熱電偶或RTD特性表，可以在溫度測量系統中進行有效的補償。此外，通過在信號處理過程中引入適當的數字補償算法，還可以進一步消除溫度傳感器的非線性誤差。在實際應用中，熱電偶的溫度補償常常依賴于查表法，并結合傳感器的標準特性來進行實時修正。
5. 總結
非線性誤差是影響精密儀表測量精度的關鍵因素之一。通過建立準確的誤差模型和采用有效的補償方法，可以顯著提高儀表的測量精度。硬件補償、軟件補償以及混合補償技術各有優缺點，選擇合適的補償方法需要根據具體應用的需求和系統的復雜性進行權衡。隨著計算能力和算法的不斷發展，未來的非線性誤差補償技術將會更加智能化和自動化，為高精度儀器的應用提供更加可靠的技術支持。
此外，隨著人工智能和大數據技術的不斷進步，神經網絡等機器學習方法在非線性誤差補償中的應用前景廣闊，能夠提供更高效、更準確的補償方案。未來，隨著自動化控制系統的普及，非線性誤差補償技術的智能化將成為儀表行業發展的重要方向。
