什么是NAMUR輸出?

  近幾年來,時常有人詢問我們是否有NAMUR輸出接口的音叉開關產品。因為目前在中國NAMUR產品涉及得不多,大家對此似乎感到有些陌生,在這里有必要對NAMUR輸出信號進行簡述。

什么是NAMUR輸出?

  NAMUR輸出是一種特定的電流輸出信號,用于表示開關狀態,它遵循特定的電氣標準,確保了信號的兼容性和可靠性。NAMUR是德國測量與控制標準委員會制定的一項標準,有P+F提出,該標準適用于安全柵廠家和PLC、DCS廠家的I/O模塊。其最早為德國標準( DIN19234 ),后成為歐洲標準( EN 50227,DIN EN 60947-5-6 ),國標為GB/T14048.15-2006/IEC60947-5-6:1999(低壓開關設備和控制設備 第5-6部分:控制電路電器和開關元件 接近傳感器和開關放大器的DC接口NAMUR)。

什么是NAMUR輸出?

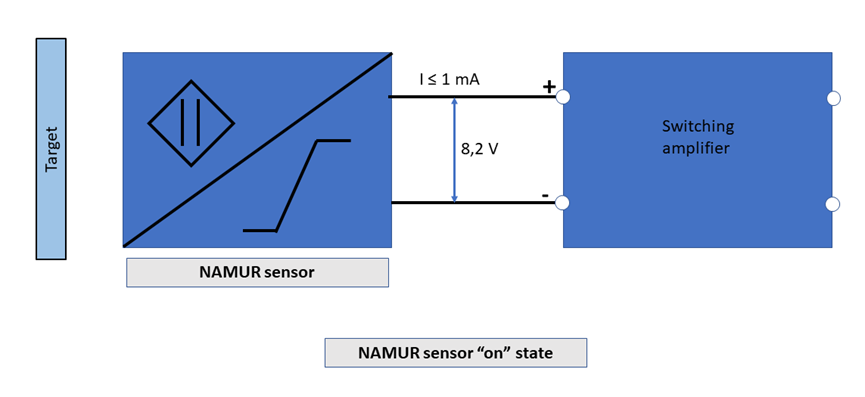

  NAMUR標準最初是用在接近開關行業,標準GB/T14048.15-2006中制定用于改變開關狀態電流△I1為1.2mA~2.1mA范圍,電源電源為DC(8.2±0.1)V。對于一個NAMUR接口接近開關,首先需要提供一個8V左右的(通常DC8.2V)直流電源,但這個8V左右的電源由隔離安全柵提供。NAMUR接近開關接通電源后,沒有金屬物體靠近NAMUR接近開關時,其所在回路中產生微弱的毫安電流。例如是一個NAMUR常開接近開關,安全柵信號隔離器則檢測輸入信號電流。如檢測信號大于2.1mA,表示接近開關有金屬物體靠近,檢測信號低于1.2mA,表示接近開關沒有物體靠近。然后隔離柵將其轉為相應的繼電器信號或晶體管開關信號。

什么是NAMUR輸出?

  從NAMUR的工作原理可看出,NAMUR接近開關是通過電流的變化檢查金屬物的接近距離,最后輸出一個電流信號給DSC或PLC進行控制。其原理類似于二線制4-20mA,與二線制4-20mA相比,其電流和電壓更低。由于設計成低壓供電、微電流輸出,NAMUR輸出型傳感器均為本質安全防爆儀表,通常與隔離式安全柵配合使用,可應用于有防爆要求的危險場所。通過隔離柵給傳感器提供8VDC電源(通常為8.2V),并檢測其電流信號。檢測點通常為≤1.2mA和≥2.1mA(不同企業設置的檢測點不同),隔離柵將此開關信號轉換為繼電器信號或晶體管開關信號,最終輸出到DCS或PLC控制室。

什么是NAMUR輸出?

  由于NAMUR輸出是基于二線制4-20mA的基礎上的,其與二線制輸出類似(二線制輸出儀表是沒有接電源的線,即它們沒有獨立的工作電源,電源需要外部引入),也即由隔離柵給傳感器提供電源,并檢測其電流信號。二線制輸出的檢測點一般為8mA和16mA,而NAMUR輸出電流檢測點則為≤1.2mA和≥2.1mA,兩者均需通過隔離柵進行轉化最終輸出給DCS或PLAC控制室,其兩根線既要傳輸電源又要傳輸信號。

什么是NAMUR輸出?

  從以上可看出,NAMUR輸出來源于二線制,都是應用于本質安全防爆區域的,其與二線制的區別是其電流、電壓更小,所用的安全柵的功率要求更低,但其價格比二線制輸出的價格要高。但相對于二線制輸出,NAMUR輸出在防爆要求更高的場合中更具優勢。

什么是NAMUR輸出?


  目前,NAMUR輸出信號在物位儀表中已開始應用,國產品牌深圳計為生產的Ring-11音叉液位開關為市場推出了NAMUR信號輸出接口物位儀表,滿足了客戶需求。下面對深圳計為品牌Ring-11輸出接口NAMUR信號功能做一介紹 ,使大家加深對NAMUR信號的了解。

  Ring-11音叉液位開關可實現低位干運行保護工作模式和高位溢流保護工作模式,其NAMUR接口輸出模式功能表如表1所示。

什么是NAMUR輸出?

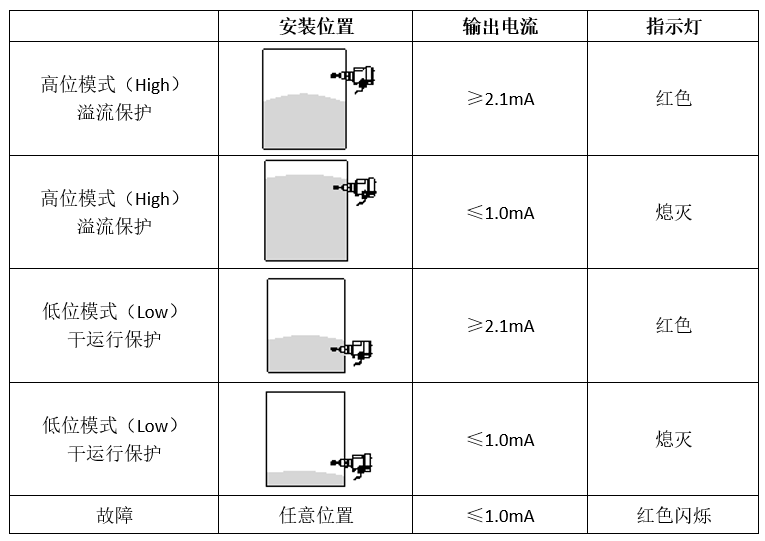

表1 NAMUR輸出功能表

  從表1中可以看出此音叉開關分為低位工作模式和高位工作模式。電源供電電壓為8.2±0.1VDC,該儀表為單紅燈指示器,其輸出電流和功能規定如下:
? 紅燈亮:輸出電流≥2.1mA(高位報警,非觸料狀態/低位報警,觸料狀態)
? 紅燈滅:輸出電流≤1.0mA(高位報警,觸料狀態/低位報警,不觸料狀態)
? 紅燈閃:輸出電流≤1.0mA(故障報警)

什么是NAMUR輸出?

  圖1為Ring-11音叉液位開關NAMUR接口與現場控制設備、安全柵典型應用連接示意圖。圖2為Ring-11音叉開關 NAMUR輸出型面板平面圖。

什么是NAMUR輸出?
圖1 Ring-11本安型號NAMUR與安全柵連接示意
什么是NAMUR輸出?
圖2 Ring-11 NAMUR面板分布圖
圖①:電源輸入端 ≥2.1mA/≤1.0mA信號輸出端

  儀表在接線時,為了從安全角度考慮,需要在斷電的情況下才能進行接線;對于防爆型儀表接線時必須遵循相關防爆的接線要求。產品外殼為鋁合金材質,在0區使用時,必須防止由于沖擊或摩擦引起的點燃危險!產品外殼含非金屬材質,有潛在靜電電荷危險!使用中應避免摩擦!清潔時請用濕布擦拭。

  深圳計為生產的Ring-11音叉開關NAMUR輸出型進行低電壓和低電流設計,符合本質安全型防爆要求,并通過了本質安全防爆認證并取得了防爆合格證,與安全柵配套使用,可應用于有防爆要求的危險場所,已廣泛應用于水利、化工、環保、食品、醫藥等行業容器、槽罐和各種管道的液位測量。
