什么是限位開關？——限位開關的原理與應用

引言

　　限位開關（Limit Switch）是一種重要的工業控制裝置，廣泛應用于自動化設備中，用來檢測物體的位置或運動狀態，進而實現系統的自動控制。它能夠將機械位移信號轉換為電信號，從而對工業設備的運行狀態進行實時監控與控制。本文將深入探討限位開關的工作原理、分類、應用場景以及技術優勢，結合相關標準與技術要求，以確保其在不同工業環境中的可靠性和精確性。

工作原理

　　限位開關的工作原理是基于機械觸發機制。當被檢測物體到達預設位置時，開關中的機械結構受到外力作用，觸點被觸發，從而產生開關信號。該信號可以用于啟動、停止或反轉電機，也可用于其他控制回路，保證設備按照設定邏輯運行。限位開關通常采用彈簧加載的杠桿或推桿，確保開關能夠在外部條件變化時迅速恢復到初始狀態，從而具備重復觸發能力。

分類

　　根據結構和功能的不同，限位開關可以分為以下幾類：

1. 直動式限位開關：由被測物體直接推動觸發杠桿或推桿，使觸點閉合或斷開。適用于簡單的機械位置檢測。

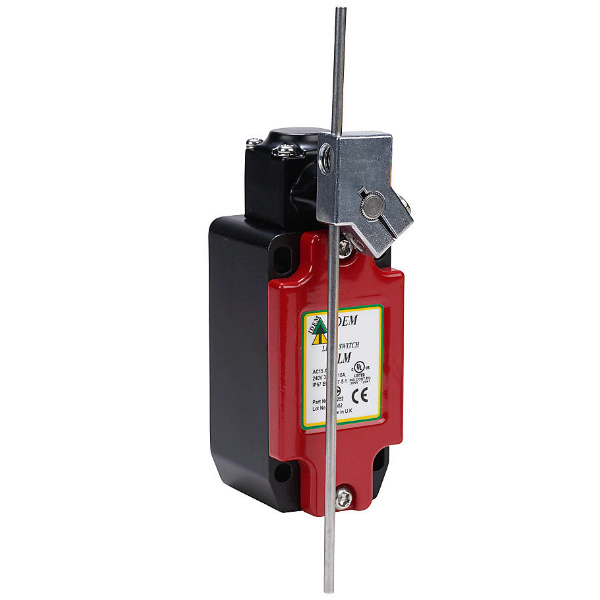

2. 滾輪式限位開關：通過被測物體推動滾輪來觸發開關，適合于需要較長行程和更柔和觸發的應用場景。
3. 微動限位開關：響應速度快、精度高，適用于需要精確控制的微小位移場合。
4. 非接觸式限位開關：通過感應技術（如電容、感應等）來檢測物體位置，不需要與物體直接接觸，適合于需要無損檢測或特殊環境的應用。

應用場景

　　限位開關在多個工業領域中發揮著關鍵作用，以下為主要的應用場景：

1. 自動化生產線：限位開關常用于檢測工作臺、工件位置，觸發下一步工序的動作。它能夠確保各個工序按照預定的時間和順序進行，提高生產效率和精度。
2. 機床設備：限位開關被用于檢測機床的行程和位置，防止機床運動超出預定范圍，避免設備損壞和人員傷害。
3. 起重設備：限位開關用于檢測升降機、吊車等設備的上下限位，確保設備運行安全。當設備達到預設的最高或最低點時，限位開關能夠自動發出停止信號。
4. 門控系統：在自動門、卷簾門等系統中，限位開關用于檢測門的開關狀態，確保門體在開關過程中運行平穩且準確定位。
5. 危險場合保護：在化工廠、礦山等存在危險物質的場合，限位開關被用于監控設備運動，防止設備操作失誤或意外觸發潛在的危險事件。

技術優勢與挑戰

　　限位開關作為一種成熟的控制元件，具有以下技術優勢：

1. 高可靠性：限位開關設計堅固，能夠在惡劣的工業環境中長時間運行，且維護成本較低。
2. 響應速度快：機械結構的瞬時響應使得限位開關能夠實時反饋位置信息，適合快速變化的生產環境。
3. 適應多種環境：限位開關具有多種外殼防護等級，如IP67、IP68等，可以應對潮濕、粉塵、腐蝕等惡劣環境，確保長期穩定運行。

　　然而，限位開關也面臨一些技術挑戰：

1. 磨損問題：由于限位開關多采用機械觸發方式，長期使用后機械部件可能會產生磨損，導致開關失靈或精度下降。
2. 動作行程限制：對于需要長行程或大范圍動作檢測的應用，機械式限位開關可能受到行程長度的限制，難以滿足要求。
3. 靈敏度與精度：在某些高精度場合，傳統限位開關的機械觸發可能無法滿足極高的精度要求，需要借助微動或非接觸式限位開關來提高檢測精度。

標準與規范

　　在工業應用中，限位開關需要符合多種國際標準以保證其性能和安全性。例如，IEC 60947-5-1 是限位開關的國際標準，規定了其設計、性能要求和測試方法。同時，不同行業可能有其特殊的標準，如石油化工行業常用的防爆等級標準 ATEX 和 IECEx，確保限位開關在危險環境中安全使用。

結論

　　限位開關作為工業自動化中重要的位置信號檢測元件，憑借其簡單可靠的設計和廣泛的適應性，成為現代工業控制中不可或缺的一部分。雖然機械限位開關的結構相對簡單，但在不同應用場景中，隨著非接觸式技術的發展，其性能和可靠性得到了顯著提升。未來，限位開關將在工業4.0背景下繼續進化，向著更加智能化、精細化的方向發展，助力各類工業設備的自動化升級。

參考文獻

• IEC. (2016). IEC 60947-5-1: Low-voltage switchgear and controlgear – Part 5-1: Control circuit devices and switching elements – Electromechanical control circuit devices. International Electrotechnical Commission.
• ATEX Directive 2014/34/EU. (2014). Directive on the approximation of the laws of the Member States concerning equipment and protective systems intended for use in potentially explosive atmospheres. European Union.
