什么是射頻導納料位開關？

　　射頻導納料位開關是在電容式料位開關測量的基礎上發展起來的，是電容式物位技術的升級，它引入了射頻導納定理，解決了電容式物位測量電極掛料問題，防掛料、更可靠、更準確、適用性更廣的新型物位控制技術。在電容式物位傳感器中，在一定的射頻信號的激勵下，當掛料長度趨于無窮大時，掛料層的等效電阻和等效容抗在數值上相等。這就是射頻導納定理，它是射頻導納電容式物位測量的重要理論基礎。

　　所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。射頻導納技術是一種通用的物位測量技術。導納式產品通過同時檢測電容和電阻可以消除由于電極掛料而產生的測量誤差。為了準確地測量物位，還需要有適當頻率的射頻信號，其頻率范圍一般為15～400kHz。因此把這種測量物位的技術稱為射頻導納技術，它解決了其中的電極掛料問題，同時保留了電容式物位測量的各種優點，因此這種物位測量方式正在得到越來越多的重視和應用。

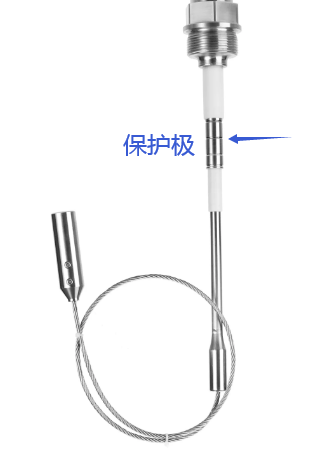

　　射頻導納料位開關的工作原理是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號，當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。

　　射頻導納物位計相比電容式物位計在抗掛料方面表現出更強的能力，這主要得益于其獨特的工作原理和結構設計。以下是對射頻導納料位開關與電容式料位開關的對比：

工作原理的差異

　　? 射頻導納料位開關：基于射頻導納技術，測量信號與輸入信號等電位、同相位、同頻率，但互相隔離，從而有效減少了物料粘附對測量的影響。

　　? 電容式料位開關：則是基于電容原理進行物位測量，利用物料與傳感器之間的電容變化來反映物料的高度。當物料粘附在傳感器上時，會改變電容值，從而影響測量結果的準確性。

結構設計的不同

　　? 射頻導納料位開關：通常采用五層同心結構的探頭設計，包括中心測桿、中心屏蔽層、絕緣層以及接地的安裝螺紋。這種設計使得中心測桿與屏蔽層之間沒有電勢差，即使傳感元件上掛料阻抗很小，也不會有電流流過。因此，電子儀器測量的僅僅是從探頭中心到對面罐壁的電流，而掛料對測量結果的影響被大大降低。

　　? 電容式料位開關：在結構上相對簡單，但缺乏類似的防掛料設計，因此更容易受到物料粘附的影響。

抗干擾能力和穩定性

　　? 射頻導納料位開關：由于其獨特的工作原理和結構設計，使得它具有很高的抗干擾能力和穩定性。即使在復雜多變的工業環境中，也能保持較高的測量精度和可靠性。

　　? 電容式料位開關：雖然也具有一定的抗干擾能力和穩定性，但在應對物料粘附等特殊情況時，其表現可能不如射頻導納物位計。

　　綜上所述，射頻導納料位開關之所以比電容式料位開關抗掛料強，主要是因為其采用了更為先進的射頻導納技術和獨特的探頭結構設計。這些特點使得射頻導納料位開關在應對物料粘附等復雜工況時表現出更高的測量精度和可靠性。

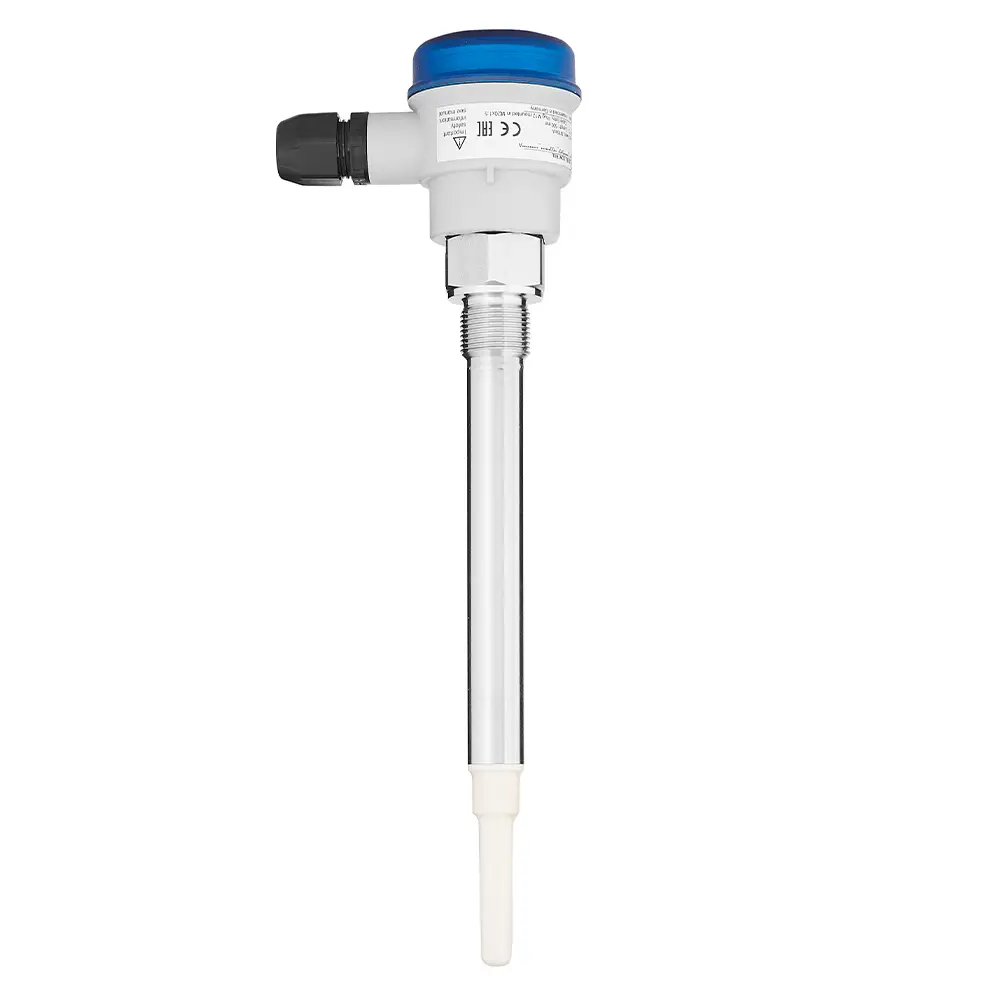

　　射頻導納料位開關是目前物位控制較前沿的產品，在歐美等國家已經廣泛應用，國內通過近些年的普及現在也得到廣泛使用。在眾多品牌的產品中，計為Cape-11射頻導納料位開關外置雙色LED指示燈，模塊化設計，性價比高，深受客戶好評，廣泛應用于粉煤灰、固體顆粒、粘附性物料的現場測量。
