80GHz雷達天線設計與仿真
80GHz雷達天線的設計是一個復雜而精細的過程,涉及到電磁學、微波技術、天線設計以及仿真軟件等多個領域的復雜問題。以下詳細探討80GHz微帶天線的設計和雙分支3dB耦合器的設計與仿真。

一、80GHz雷達微帶天線的設計與仿真
80GHz雷達微帶天線的設計涉及多個方面的考慮,包括天線的基本結構、工作原理、性能參數以及實際應用場景等。
1、基本結構

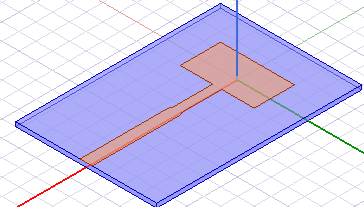

微帶天線是在帶有導體接地板的介質基片上貼加導體薄片而形成的天線。它采用微帶線或同軸線等饋電,在導體貼片與接地板之間激起射頻電磁場,并通過貼片四周與接地板間的縫隙向外輻射。微帶天線可以看成是一種縫隙天線,具有重量輕、體積小、剖面薄的平面結構,易于集成和大量生產。

2、工作原理
在80GHz頻段,微帶天線的工作原理主要基于電磁波在導體貼片與接地板之間的輻射和散射。當饋電網絡向導體貼片提供高頻電流時,會在貼片與接地板之間形成高頻電磁場,并通過貼片四周的縫隙向外輻射電磁波。這些電磁波在空間中傳播,并可以被雷達系統接收和處理。

3、性能參數
- 工作頻率:設計為80GHz,工作在76-81GHz的調頻連續波(FMCW)頻段,這是雷達系統的工作頻段,需要確保天線在該頻段內具有良好的輻射和接收性能。
- 方向性:天線的方向性決定了電磁波的輻射和接收方向。在80GHz頻段,微帶天線的方向性通??梢酝ㄟ^調整導體貼片的形狀和尺寸來實現。
- 增益:增益是天線的一個重要性能參數,它表示天線在某一方向上輻射或接收電磁波的能力。在80GHz頻段,微帶天線的增益可以通過優化導體貼片的設計來提高。
- 駐波比:駐波比反映了天線輸入端口的阻抗匹配情況。在80GHz頻段,需要確保天線的輸入阻抗與饋線的特性阻抗相匹配,以降低反射和損耗。

4、設計步驟
- 明確需求:首先需要根據雷達系統的需求明確天線的工作頻率、方向性、增益等性能參數。
- 選擇介質基片和導體貼片:根據工作頻率和性能參數的要求選擇合適的介質基片和導體貼片材料。介質基片的介電常數、厚度等參數會影響天線的性能。
- 設計饋電網絡:饋電網絡負責將高頻電流傳輸到導體貼片上。在80GHz頻段,需要確保饋電網絡的阻抗匹配和損耗控制。

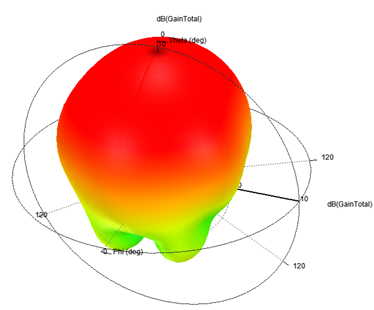

- 仿真與優化:使用電磁仿真軟件對天線進行仿真分析,并根據仿真結果對天線的設計參數進行優化調整。仿真過程中需要關注天線的方向性、增益、駐波比等性能參數。
- 加工與測試:完成天線的設計后,需要進行加工和測試。加工過程中需要確保天線的尺寸精度和表面質量。測試過程中需要使用專業的測試設備對天線的性能進行測試和驗證。

5、實際應用

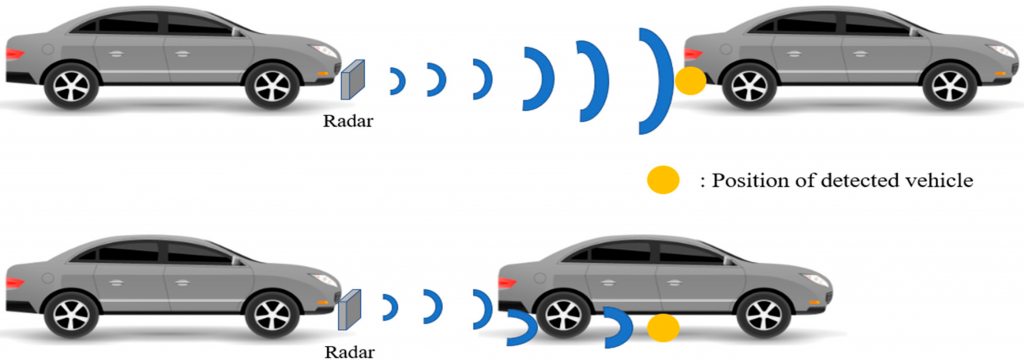

80GHz雷達微帶天線在雷達系統中具有廣泛的應用前景。例如,它可以用于自動駕駛汽車的雷達傳感器中,實現高精度的距離測量和障礙物檢測;還可以用于工業物聯網中的物位測量和監控系統中,提高測量精度和穩定性。

二、80GHz雙分支3dB定向耦合器的設計
設計雙分支3dB定向耦合器時,需要考慮多個因素,包括耦合器的結構、材料、尺寸以及性能參數等。以下是一個基于當前技術水平和理論知識的設計概述:
1、設計概述
雙分支3dB定向耦合器是一種四端口微波器件,它能夠將輸入信號等功率地分配到兩個輸出端口(直通端和耦合端),同時保證兩個輸出端口之間存在90度的相位差。這種耦合器在雷達天線系統中具有廣泛的應用,可以用于功率分配、信號監測等。
2、設計步驟
1)確定耦合器的結構:
- 選擇雙分支定向耦合器的結構,該結構有圓形也有方形,或兩條傳輸線之間相互耦合構成。
- 確定耦合器的耦合方式,對于3dB耦合器,通常采用分支線耦合或平行線耦合。
2)選擇材料和尺寸:
- 根據工作頻率(80GHz)選擇合適的介質基板材料,如PTFE等,這些材料具有低介電常數和低損耗特性。
- 根據介質基板的介電常數和厚度,計算微帶線的寬度和長度,以確保滿足設計要求的特性阻抗(通常為50Ω)。
- 使用微帶線計算工具或相關公式來計算微帶線的具體尺寸。

3)設置端口和邊界條件:
- 在仿真軟件中(如HFSS)建立耦合器的三維模型,包括介質基板、微帶線以及端口等。
- 設置端口的激勵條件和邊界條件,如輻射邊界條件、完美電導體邊界條件等。
- 確保所有端口都是匹配的,并且設置合適的積分線來定義端口的阻抗和耦合度。
4)仿真和優化:

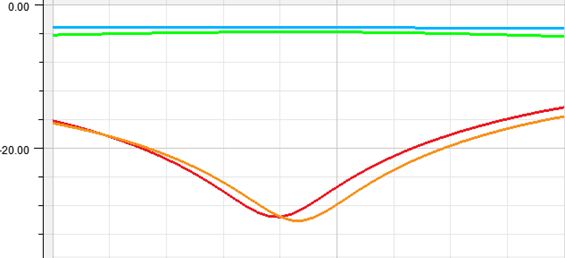

- 使用HFSS仿真軟件對耦合器進行仿真分析,得到S參數等性能指標。
- 根據仿真結果調整耦合器的尺寸和結構,以優化性能指標,如耦合度、定向性、工作頻帶等。
- 重復仿真和優化過程,直到滿足設計要求。

5)制作和測試:
- 根據優化后的尺寸和結構制作耦合器的實物樣品。
- 使用網絡分析儀等測試設備對樣品進行測試,驗證其性能指標是否滿足設計要求。
- 根據測試結果進行必要的調整和改進。
3、關鍵性能參數
- 耦合度:耦合度是指耦合端輸出功率與輸入功率之比的分貝值。對于3dB耦合器,耦合度應為3dB。
- 定向性:定向性是指耦合端輸出功率與隔離端輸出功率之比的分貝值。它反映了耦合器對信號的定向傳輸能力。
- 工作頻帶:工作頻帶是指耦合器性能指標滿足設計要求的頻率范圍。在設計時需要考慮工作頻帶的寬度和中心頻率。
- 相位差:相位差是指直通端輸出信號與耦合端輸出信號之間的相位差異。對于3dB雙分支定向耦合器,相位差應為90度。
綜上所述,設計80GHz雷達微帶天線和3dB雙分支定向耦合器需要綜合考慮多個因素,包括電磁學、微波技術、天線設計,耦合器的結構,材料,尺寸以及仿真軟件等多個領域。通過合理的設計和仿真優化調整,可以實現高性能的雷達微帶天線,滿足雷達系統的需求。
