手把手教你，法蘭標識，一看就懂
摘要

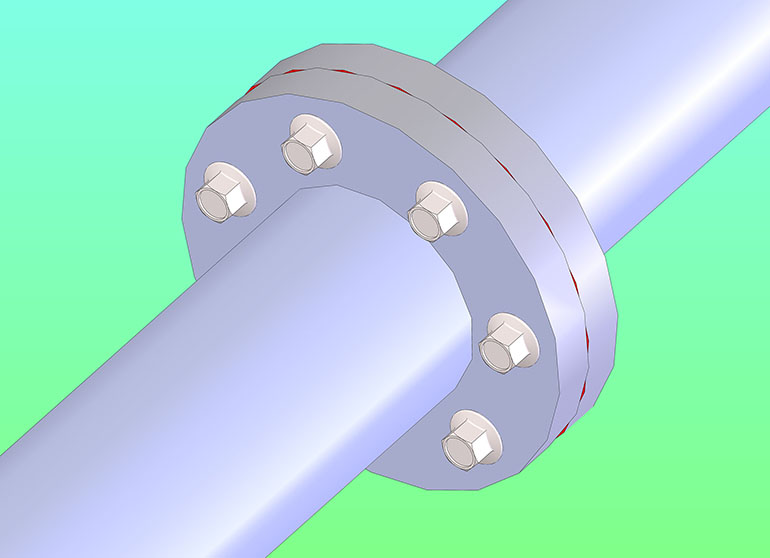

法蘭是管道系統中不可或缺的連接組件，其標識信息對于確保系統的正確安裝與安全運行至關重要。法蘭上的標識不僅包括標準和尺寸，還涉及到壓力等級、法蘭類型、密封面型式和材料牌號等多個方面。本文將以化工標準為例，深入解析法蘭標識的各個元素，并結合國內外專業文獻提供全面的指導。
一、標準編號

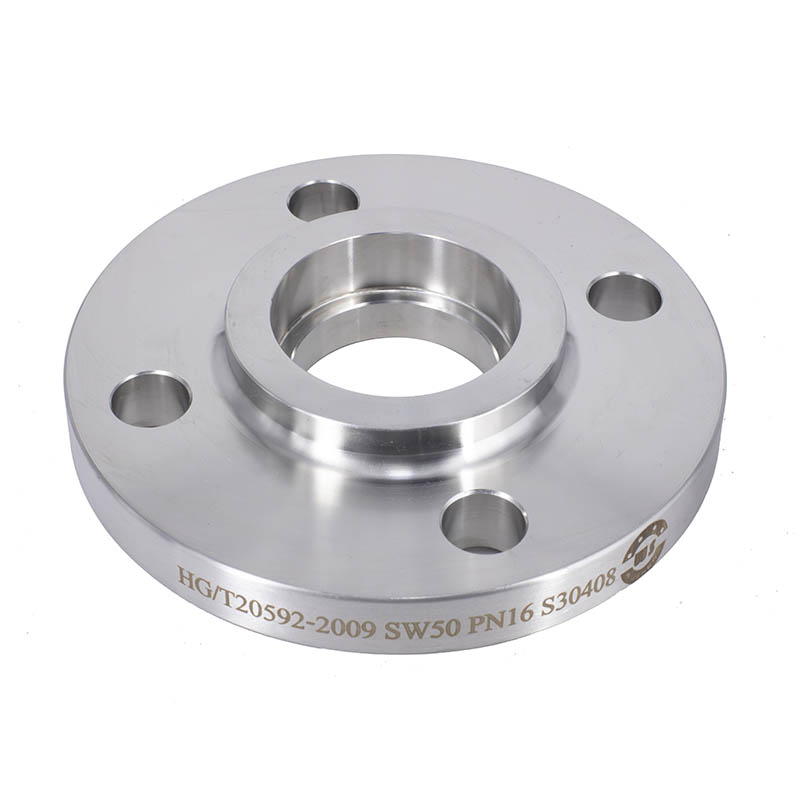

法蘭的標準編號明確了其符合的標準。例如，“HG20592-2009”表示該法蘭遵循化工標準中的“PN系列”標準，而“Class系列”標準則是“HG/T 20615-2009”。為了簡化識別，可按以下規則記憶標準編號的開頭字母：
- HG：化工標準
- GB：國家標準
- JB：機械標準
- SH：石化標準
- CB：船用標準
國際標準標識中：
ANSI：美標
DIN：德標
EN：歐標
JIS：日標
了解這些標準有助于確保在國際化的工程項目中，所用法蘭符合相關的技術要求和安全規范。
二、公稱尺寸
“DN25”表示法蘭的公稱尺寸，通常與鋼管的外徑系列相關。根據化工標準，整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭的鋼管外徑系列標記可以省略；適用A系列鋼管的法蘭標記為“DNXXX（A）”，適用B系列鋼管的標記為“DNXXX（B）”。A系列為國際通用系列，而B系列為國內標準系列。這一標識確保了法蘭與管道的配合精確無誤，減少了安裝過程中可能出現的誤差。
三、公稱壓力
法蘭的公稱壓力等級通過“PN16”等標識表示，常見的壓力等級還包括PN2.5、PN6、PN10、PN25、PN40等。這些標識用于指示法蘭能夠承受的最大壓力，確保在實際應用中能夠滿足安全要求。
四、法蘭類型代號

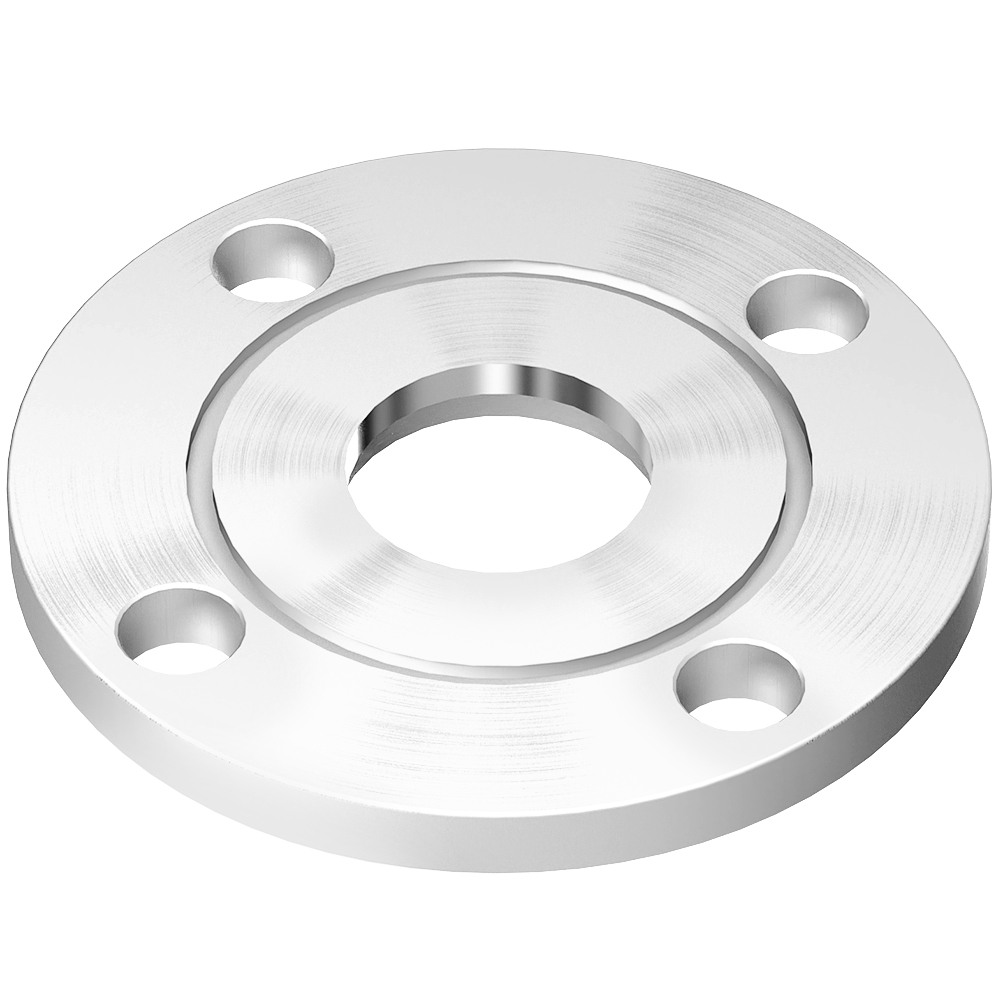

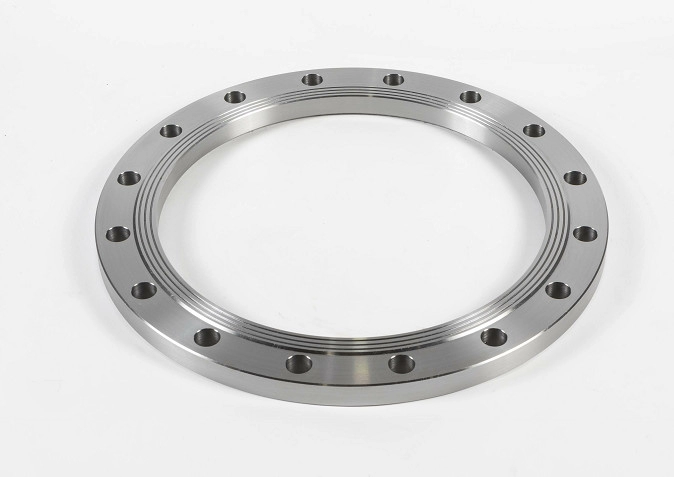

法蘭類型代號指示了法蘭的具體結構和用途。例如，“PL”表示板式平焊法蘭，其他類型包括：
SO：帶頸平焊法蘭

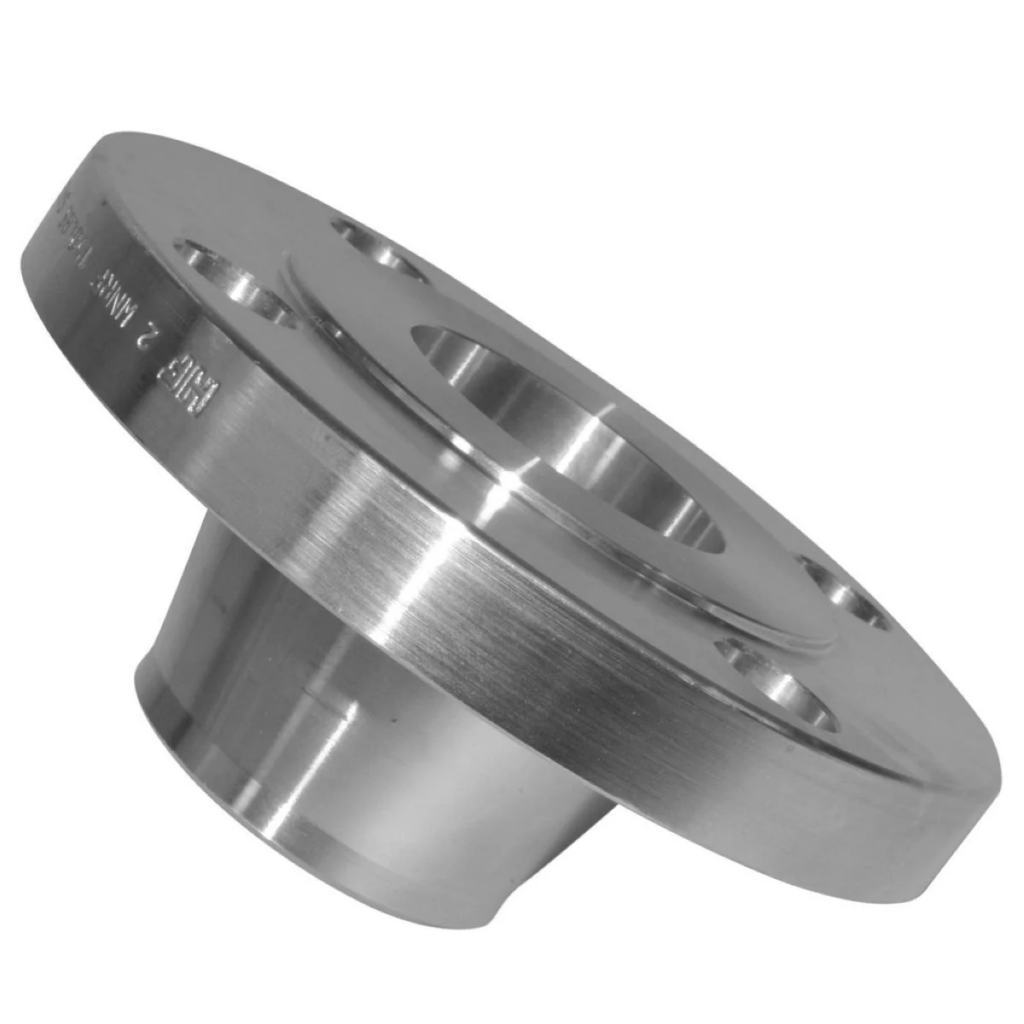

WN：帶頸對焊法蘭
IF：整體法蘭
SW：承插焊法蘭
Th：螺紋法蘭

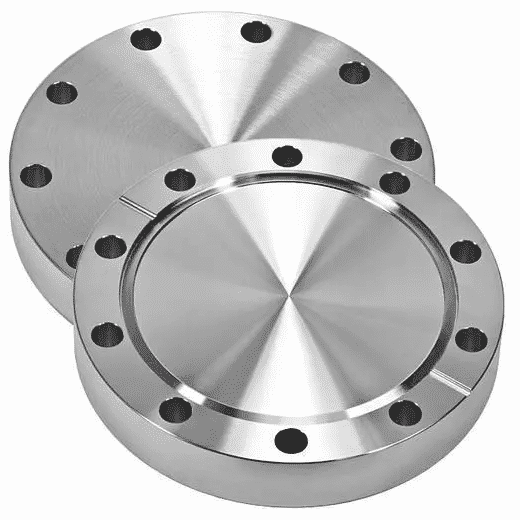

BL：法蘭蓋
PJ/SE：對焊環松套法蘭
這些類型代號幫助工程師選擇合適的法蘭類型，以適應不同的安裝需求和工作環境。
五、密封面型式代號
密封面型式代號如“RF”表示突面法蘭，其他常見的密封面型式包括：
FF：平面法蘭
MFM：凹凸面法蘭
TG：榫槽面法蘭
RJ：環連接面法蘭
不同的密封面型式適用于不同的介質和壓力要求，正確選擇密封面型式對于確保法蘭連接的密封性能至關重要。
六、材料牌號
材料牌號如“S30408II”中的“S30408”表示材料成分，“II”表示鍛造等級。常見的材料牌號包括不銹鋼（如304、316等）、碳素鋼（如Q235A、Q235B等）和合金鋼。304不銹鋼的材料編號可以表示為06Cr19Ni10，304L為022Cr19Ni10。這些牌號提供了關于法蘭材料的詳細信息，以確保其在不同工況下的耐腐蝕性和機械性能。
七、鋼管厚度標識
并非所有法蘭都需要標注鋼管厚度。根據化工標準，只有帶頸對焊法蘭和對焊環（松套法蘭）需要標注鋼管厚度。這一標識確保了法蘭與管道的連接強度和密封性。
結論
本文詳細解析了化工標準中的法蘭標識，幫助讀者全面了解法蘭上的各項標識及其意義。正確解讀法蘭標識不僅可以提高安裝和使用的準確性，還能增強系統的安全性。建議讀者在實際應用中參考相關標準和技術文獻，以獲得更深入的了解。
參考文獻
國家標準化管理委員會. (2010). GB/T 9119-2010 鋼制法蘭. 中國標準出版社。
化工部. (2009). HG/T 20592-2009 化工用法蘭. 化工工業出版社。
International Organization for Standardization. (2011). ISO 7005-1:2011 Flanges and their joints – Part 1: Steel flanges. ISO。
American National Standards Institute. (2017). ANSI B16.5: Pipe Flanges and Flanged Fittings. ANSI。
