SIL2/SIL3認證的音叉液位開關如何使用？

　　音叉液位開關是一種工業自動化控制系統中常見測量液位儀表，它是基于頻率變化檢測設計，具有極高可靠性，是一種專用于液位測量的控制開關。該控制開關采用壓電器件驅動叉體振動與檢測，當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號，去控制系統的運行或停止。

　　在安全相關儀表系統中，獲得SIL功能安全完整性認證的音叉液位開關能夠滿足更高的安全性和可靠性要求，產品可應用于安全回路，是安全功能的組件之一，廣泛應用在化工、石油天然氣、制藥等對安全性要求極高的行業中。下面將詳細探討SIL2/SIL3的概念以及計為的SIL2/SIL3認證的音叉液位開關的使用方法。

　　SIL功能安全完整性認證，是國際公認的一種功能安全認證，是根據國際電工委員會IEC頒布的功能安全標準《IEC61508—E/E/PE安全相關系統的功能安全》對應的國標為《GB/T20438》中對相關產品進行安全考核的認證要求，該標準的基本原理是用基于風險控制的方法，分布在產品整個安全生命周期的各個階段，按部就班地實現風險降低的目標。通常在可能對人、環境或財產造成較高危害的場合使用的產品都需要做SIL認證。該認證主要涉及針對安全設備開發流程的文檔管理(FSM)評估，硬件FMEA計算和評估、軟件評估、環境試驗、EMC電磁兼容性測試等內容。

　　SIL等級表示系統在指定條件下執行安全功能的能力，SIL認證是一種全面的安全評估和認證過程，?旨在確保使用在關鍵應用中的產品或系統能夠達到預定的安全標準和性能要求，?從而保護人員和環境免受潛在危害，其等級分為SIL1、SIL2、SIL3、SIL4，其中，以SIL4的要求最高。對于一般工業儀表的過程控制，常見的SIL等級一般選SIL2、SIL3，SIL2/SIL3有較強的自主糾正和安全保護能力，需要冗余設計和嚴格的檢測手段，能夠有效地防止意外事故的發生；而針對核電、鐵路ATP系統、石化電力的SIS系統等特別關注安全的行業，則一般執行最高安全等級SIL4，能夠保證在發生重大事故時仍然能夠進行安全停機，并采取相應的措施保護人員和財產的安全。

　　計為生產的音叉液位開關通過了SIL2/SIL3認證，可用于滿足高安全性和高可靠性要求的工業環境。那么通過SIL2/SIL3認證的音叉液位開關在安全相關儀表系統中如何使用呢？

　　1．首先仔細閱讀音叉液位開關認證安全手冊，掌握該產品的安全功能輸出。計為音叉液位開關可實現對定點液位的測量，當檢測到閾值點信號或者產品故障時，輸出安全信號。該系列產品可支持如下輸出：8mA/16mA輸出、NAMUR輸出、繼電器輸出、晶體管輸出。

　　　2． 理解計為音叉液位開關的工作安全狀態：

• 音叉液位開關正常工作下的輸出信號狀態為：

• 音叉液位開關的安全狀態為:

• 音叉液位開關儀器故障失靈輸出的故障信號:

　　3． 查看音叉液位開關失效率數據，核算整個儀表相關系統的PFH或PFDavg是否符合要求。

　　本產品計算失效概率時，假設平均維修時間（MRT）為8小時，檢驗測試間隔不超過1年（T1=8760小時）。產品兩種架構的安全參數如下：

　　1oo1架構

　　產品采取1oo1架構安全參數如下（失效率的單位為：FIT）：

　　1oo2架構

　　產品采取1oo2架構安全參數如下（失效率的單位為：FIT）：

　　4．計為音叉液位開關產品適用于符合GB/T20438定義的安全相關液位測量系統的高要求模式和低要求模式：

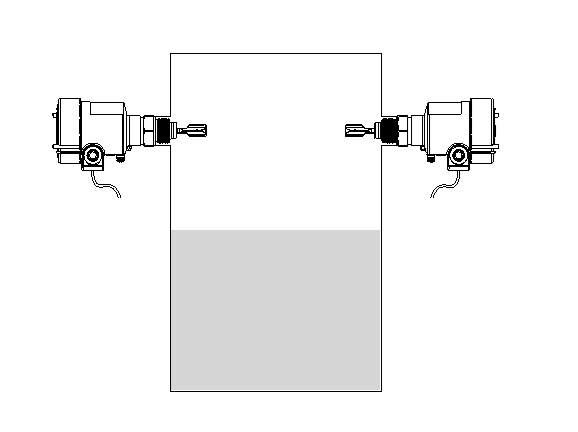

　　應用示例如下圖1(a)、(b)所示：

　　5． 嚴格按照音叉液位開關安全手冊中的安裝指南進行正確安裝，實時監測被測液體的液位的變化并輸出液位信息，保證設備安全運行。

　　SIL2/SIL3認證的音叉液位開關在高風險、高安全要求的工業應用中發揮著重要作用。計為音叉液位開關通過SIL2/SIL3認證后, 填補了國內空白，滿足了行業安全生產發展的需求，憑借其卓越的安全性能和可靠性,廣泛應用于石油化工、天然氣、醫藥生產等各種工業領域，更是得到用戶的贊許和認可。
