什么是節流式流量計原理？

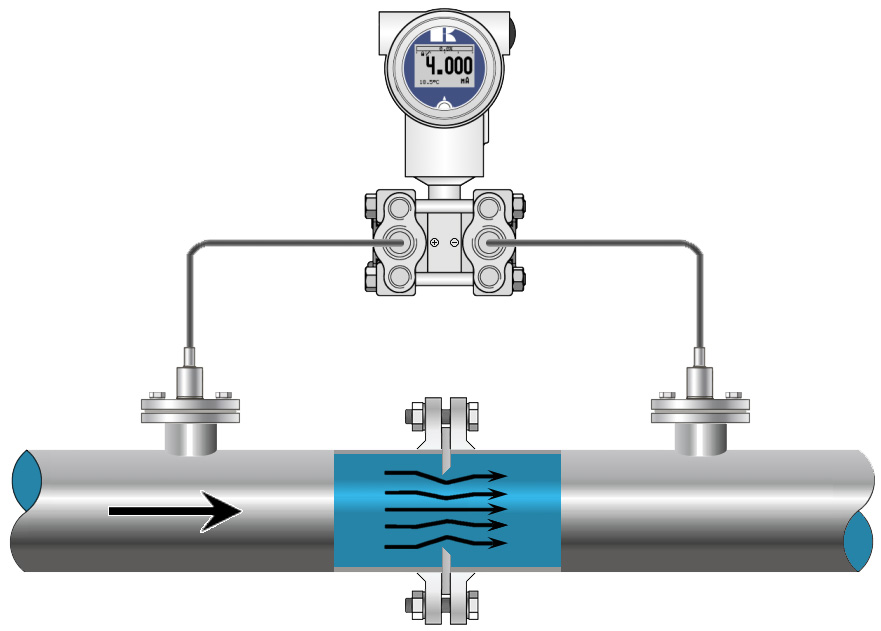

　　節流式流量計是一種差壓式流量計，它是目前工業生產過程中流量測量最成熟、最常用的方法之一。節流式流量計是在管道內裝入節流件，當流體流過節流件時，流束會被收縮，從而在節流件前后產生差壓。這種差壓與流體流量之間存在一種確定的數值關系，因此可以通過測量節流后產生的差壓值可以求得流體流量。

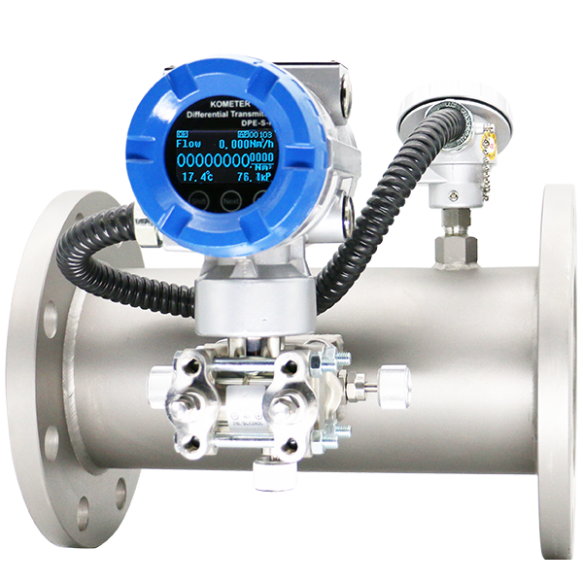

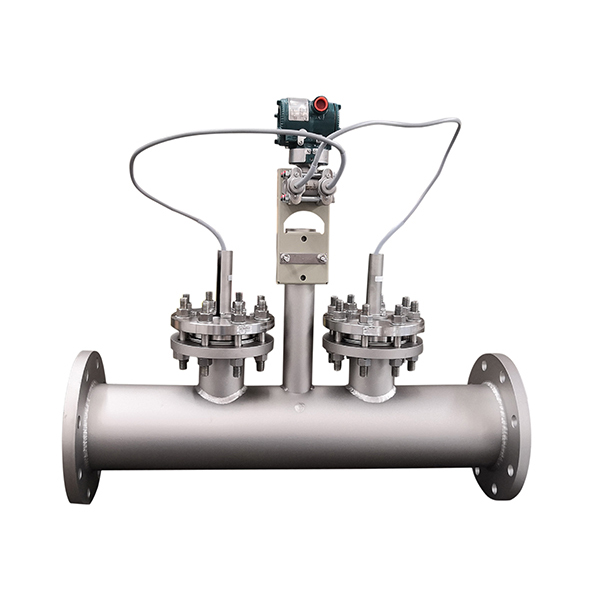

　　節流式流量計主要由節流裝置、引壓管路、差壓計、顯示儀表或差壓變送器組成。節流式流量計中產生差壓的裝置稱為節流裝置，其主體是一個局部收縮的阻力件，如果在管道中安置一個這樣的固定阻力件，并在它的中間開一個比管道截面小的孔，當流體流過該阻力件時，由于流體流束的收縮而使流速加快、靜壓力降低，其結果是在阻力件前后產生一個較大的差壓。差壓的大小與流體流速的大小有關，流速愈大，差壓也愈大。因此，只要測出差壓就可以推算流速，進而可以計算出流體的流量。

　　作為流量檢測用的節流件有標準的和非標準的兩種，標準節流件包括標準孔板、標準噴嘴和標準文丘里管等，目前最常用的節流件是標準孔板。標準節流裝置僅適用于圓形測量管道，在節流裝置前后直管上，內壁表面應無可見凹坑、毛刺和沉積物，對管徑大小也有一定的限制；節流裝置在安裝時要注意節流件開孔必須與管道同軸，節流件方向不能裝反。對于標準的節流件，在設計計算時都有統一標準的規定、要求和計算所需的有關數據及程序，安裝和使用時不必進行標定。非標準節流件主要用于特殊介質或特殊工況條件的流量檢測，但非標準節流裝置在使用前要進行實際標定。

　　節流式流量計的特點是結構簡單，無可移動部件，可靠性高，適應性較廣，是應用時間最長和最成熟的差壓式流量計，至今仍占重要地位，它在工業生產中的使用量約占流量計全部用量的1/4~1/3。其主要缺點是安裝要求嚴格，壓力損失較大，精度不夠高，對較小直徑的管道測量比較困難。節流式流量計因其工作可靠、成本低，測量流量最成熟，廣泛應用于石油、化工、醫藥等領域液體、氣體或蒸汽的流量的測量。
