SIL2/SIL3認證的磁翻板液位計如何使用？
磁翻板液位計是一種常見的液位測量儀器，廣泛應用于各種工業領域。特別是在化工、石油、天然氣等行業，安全性是生產過程中的關鍵因素。獲得安全完整性等級SIL（Safety Integrity Level）2/3認證的磁翻板液位計能夠提供更高的安全保證，確保液位測量的準確性和可靠性，保障安全生產。下面就來了解一下SIL2/SIL3的概念，并探討計為SIL2/SIL3認證的磁翻板液位計的使用方法。
SIL認證，是英文Safety Integrity Level（安全完整性等級）的簡稱，是國際上公認的一種功能安全認證，也是根據國際電工委員會IEC頒布的功能安全標準《IEC61508—E/E/PE安全相關系統的功能安全》制定的，該標準對應的國標為《GB/T20438》，其中包含對相關產品進行安全考核的認證要求。該標準的基本原理是用基于風險控制的方法，按部就班地實現風險降低的目標。通常需要做SIL認證的產品都是使用在可能對人、環境或財產造成較高危害的場合。功能安全認證主要涉及針對安全設備開發流程的文檔管理(FSM)評估，硬件可靠性計算和評估、軟件評估、環境試驗、EMC電磁兼容性測試等內容。SIL等級表示系統在指定條件下執行安全功能的能力，SIL認證是一種全面的安全評估和認證過程，?旨在確保使用在關鍵應用中的產品或系統能夠達到預定的安全標準和性能要求，?從而保護人員和環境免受潛在危害，其等級分為SIL1、SIL2、SIL3、SIL4，其中，以SIL4的要求最高。對于一般工業儀表的過程控制，常見的SIL等級一般選SIL2、SIL3，而針對核電、鐵路ATP系統、石化電力的SIS系統等特別關注安全的行業，則一般執行最高安全等級SIL4。
SIL認證的各等級區分，其中SIL1系統具有基本的安全功能，能夠接受比較小的危險風險，但不具有糾正措施的自主能力，只有一定限度的安全保護；SIL2系統在滿足SIL1的基礎上，有一定的自主糾正能力，能夠減少可能出現的故障和失效，提高系統的安全性能；SIL3系統在滿足SIL2的基礎上，有更強的自主糾正和安全保護能力，需要冗余設計和嚴格的檢測手段，能夠有效地防止意外事故的發生；SIL4系統在滿足SIL3的基礎上，具有最高的安全完整性，能夠保證在發生重大事故時仍然能夠進行安全停機，并采取相應的措施保護人員和財產的安全。
計為生產的磁翻板液位計通過SIL2/SIL3認證，用于滿足高安全性和高可靠性要求的工業環境。那么通過SIL2/SIL3認證的磁翻板液位計在安全相關儀表系統中如何使用呢？

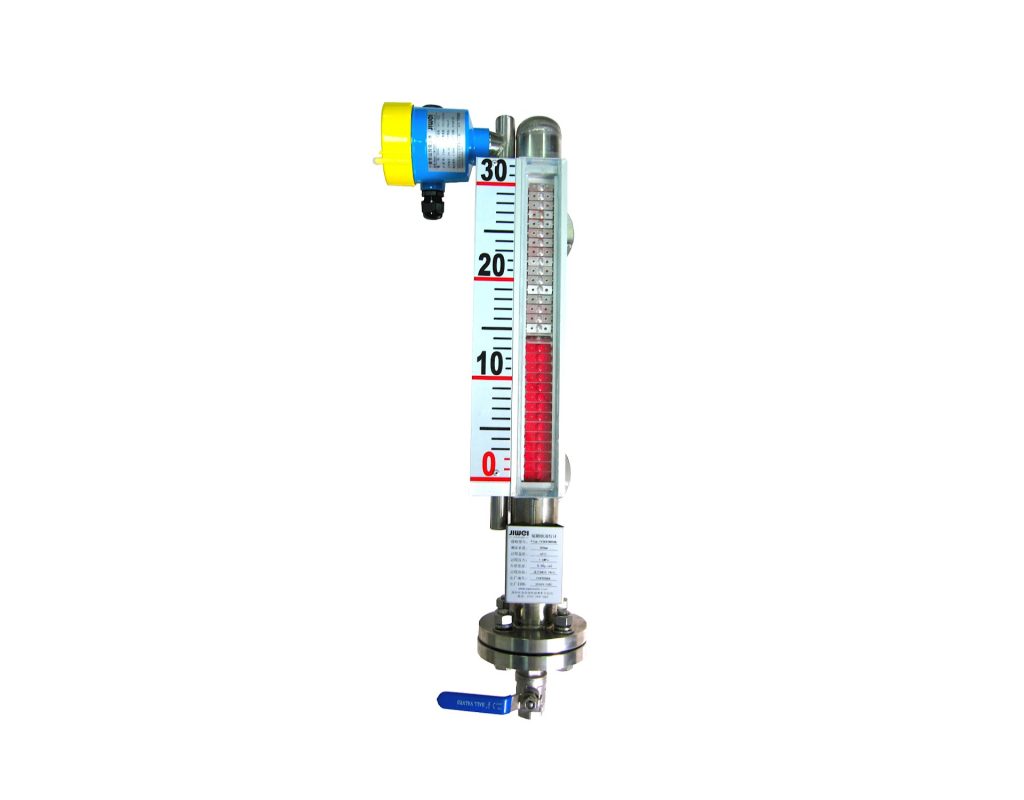

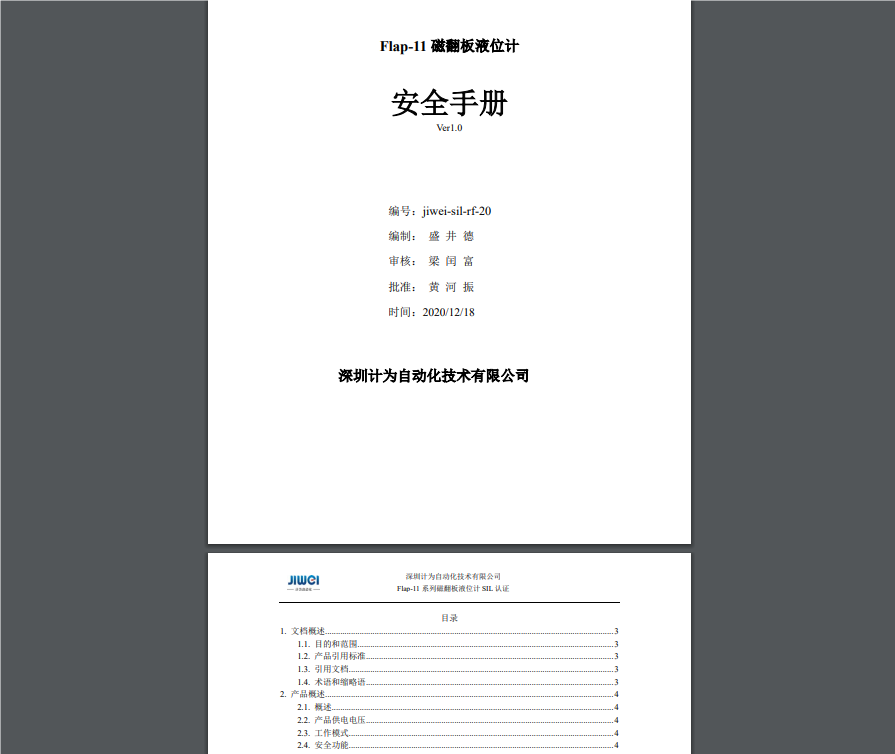

1、 首先仔細閱讀磁翻板液位計的認證安全手冊，了解磁翻板液位計工作安全功能；磁翻板液位計主要包括浮球腔體、磁翻板、測量桿、變送器、磁開關等組件。產品可應用于安全回路，是安全功能的組件之一。其安全功能是可實時檢測液位高度并轉換為4~20mA的電流信號，同時也可用于高低液位報警并轉換為開關量信號，并輸出這些信號到后級設備，實現安全功能。
2、 理解磁翻板液位計的工作安全狀態：計為磁翻板液位計的安全（報警）輸出取決于液位計的工作模式。如表1和表2所示。
表1Flap-11磁翻板液位計的安全（報警）輸出
| 工作模式 | 溢流保護（高位報警）模式 | 干運行保護（低位報警）模式 |
| 磁浮子（傳感器） | 跟隨介質上浮狀態 | 跟隨介質下降狀態 |
| 二線制4-20mA信號輸出 | 所設定的高位限制 | 所設定的低位限制 |
| 開關量輸出 | 斷開/閉合（可配置） | 斷開/閉合（可配置） |
表2 Flap-11磁翻板液位計故障輸出的信號
| 二線制4-20mA信號安全輸出 | <4mA或>20mA，當診斷到故障后輸出≤2.8mA或≥22mA |
| 開關量輸出 | 斷開/閉合（可配置） |
3、 查看磁翻板液位計失效率數據，核算整個儀表相關系統的PFH或PFDavg是否符合要求。表3是計為磁翻板液位計的安全參數。
表3計為磁翻板液位計的安全參數（失效率的單位為：FIT）
| 工作方式 | 組件架構 | β | λ | λSD | λSU | λDD | λDU | PFDavg | PFH | SFF |
| 高報 | 1oo1 | — | 661 | 262 | 126 | 209 | 63.9 | 2.82×10-4 | 6.39×10-8 | 90.3% |
| 高報 | 1oo2 | 5% | 661 | 262 | 126 | 209 | 63.9 | 1.42×10-5 | 3.23×10-9 | 90.3% |
| 低報 | 1oo1 | — | 661 | 257 | 142 | 206 | 56.2 | 2.48×10-4 | 5.62×10-8 | 91.5% |
| 低報 | 1oo2 | 5% | 661 | 257 | 142 | 206 | 56.2 | 1.25×10-5 | 2.84×10-9 | 91.5% |
4、 磁翻板液位計產品適用于安全相關液位測量系統的高要求運行模式和低要求運行模式，遠傳變送器或磁開關可獨立配置，典型應用如下：
?。?）磁翻板液位計配置遠傳變送器：其中SIL2的典型應用模式， 為1個浮筒上配1臺遠傳變送器和1個磁翻板顯示，變送器的HFT=0； SIL3的典型應用模式，為安裝 2個浮筒，每個浮筒上配1臺遠傳變送器和1個磁翻板顯示，2臺變送器任意1臺輸出安全值，則認定當前儲罐液位有安全要求，即變送器的HFT=1；
?。?）磁翻板液位計配置磁開關：SIL2典型應用模式，為1個浮筒上配1個磁翻板顯示，并配2臺高報磁開關或2臺低報磁開關，任意1臺高報或低報磁開關發出安全信號，則認定當前儲罐有安全要求，即磁開關的HFT=1；SIL3典型應用模式，為分別安裝 2個浮筒，每個浮筒上配1個磁翻板顯示，2臺高報磁開關或2臺低報磁開關，任意2臺高報或低報磁開關發出安全信號，則認定儲罐有安全要求，即磁開關的HFT≥2。
5、 嚴格按照磁翻板液位計安全手冊中的安裝指南進行正確安裝，實時監測被測液體的液位的變化并輸出液位信息，保證設備安全運行。
計為磁翻板液位計通過SIL2/SIL3認證后，憑借其卓越的安全性能和可靠性，廣泛應用于化工、石油、天然氣等各種工業領域，得到用戶的認可。隨著技術的發展和工業需求的提高，SIL認證的液位測量儀表將在未來發揮更為重要的作用，成為工業自動化生產中不可或缺的組成部分。
