什么是全反射型光纖液位計？

　　隨著光纖傳感技術的不斷發展，其應用范圍日益廣泛。在液位測量中，光纖傳感技術得到有效應用。

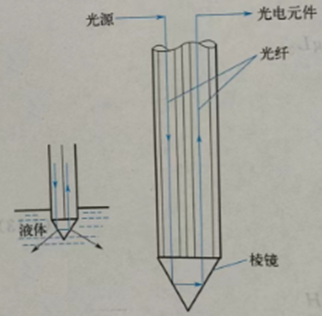

　　下圖是一種全反射型光纖液位計的工作原理示意圖。全反射型光纖液位計由液位敏感元件、傳輸光信號的光纖、光源和光檢測元件等組成。

　　棱鏡作為液位的敏感元件，被燒結或粘接在兩根大芯徑石英光纖的端部。這兩根光纖中的一根光纖與光源耦合，稱為發射光纖；另一根光纖與光電元件耦合，稱為接收光纖。棱鏡的角度經過設計，當棱鏡位于氣體（如空氣）中時，由光源經發射光纖傳到棱鏡與氣體界面上的光線滿足全反射條件，即入射光線被全部反射到接收光纖上，并經接收光纖傳送到光電檢測單元中。

　　當棱鏡位于液體中時，由于液體的折射率比空氣大，入射光線在棱鏡中的全反射條件被破壞，其中的一部分光線將透過界面而泄漏到液體中去，致使光電檢測單元接收到的光強減弱。這樣的信號變化相當于一個開關量變化。只要棱鏡一側為液體，傳感器的輸出光強馬上變弱。因此，根據傳感器的光強信號即可判斷液位的高低。即只要檢測出單根光纖的端面分別裸露在空氣中時和淹沒在液位中時的輸出光功率差值，便可確定光纖是否接觸液面。

　　全反射型光纖液位計適用于液位的測量與報警，也可用于不同折射率介質（如水和油）的分界面的測定。另外根據溶液折射率隨濃度變化的性質，還可以用來測量溶液的濃度和液體中小氣泡含量等。這種傳感器還具有絕緣性能好、抗電磁干擾和耐腐蝕等優點，故可用于易燃易爆或具有腐蝕性介質的測量。
