如何正確使用雙管振棒料位開關

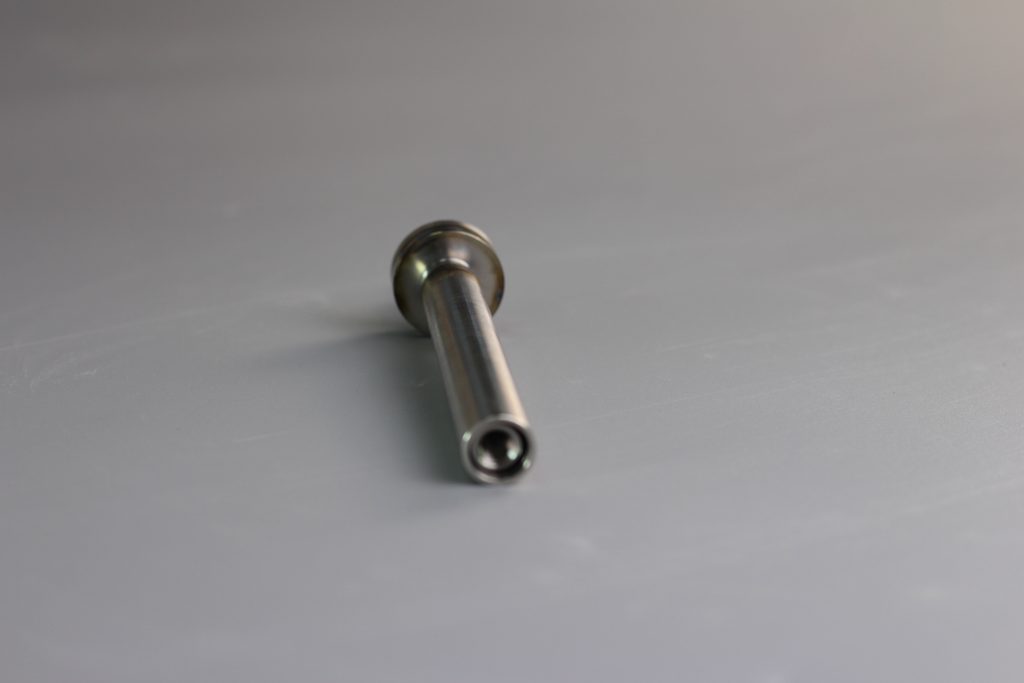

　　雙管振棒料位開關是一種廣泛應用于工業過程控制中的物位測量儀表。Tube-11是國內首款基于雙管設計的棒狀振動料位開關，是計為的專利產品。該儀表的振動探頭采用內外嵌套雙管設計，通過內外振動管的諧振頻率調節到完全一致，采用壓電器件實現振動的驅動與檢測，使內外管在完全一致的諧振頻率下產生共鳴；當振棒探頭與被測物料接觸時，接觸物料的外管振動頻率發生變化，從而破壞內外管的共鳴條件，使得振動探頭的振幅明顯減小，壓電檢測器件輸出信號幅度也隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。該產品主要用于測量顆粒狀固體料位，最低測量密度可達0.02g/cm3，能夠滿足絕大部分顆粒狀料位的測量要求。產品性能指標達到行業先進水平，具有極高的可靠性。

　　正確選型是確保Tube-11振動式料位開關正常工作的關鍵步驟。以下是產品選型時的主要考慮因素：

　　1. 被測物料的性質：Tube-11主要用于測量顆粒狀固體料位，最低測量密度可達0.02g/cm3，能夠滿足絕大部分顆粒狀料位的測量要求；

　　2. 被測物料的工作溫度：該儀表可適應的溫度范圍較廣，分為三個溫度區間產品，常溫型-50℃～150℃、高溫型-50℃～250℃和超高溫型-50℃～400℃，對于超高溫型現場需具備水/氣冷條件，且只可選用法蘭連接型；

　　3. 儀表安裝過程連接類型選擇：過程連接配備有常用的螺紋和法蘭，包含有螺紋G11/2 “、G1 “、11/2″NPT、1″NPT和法蘭DN50 PN40、DN80 PN40、DN50 PN16、DN80PN16，其中法蘭標準為HG/T20592，也可按客戶定制；

　　4. 信號輸出類型：輸出類型有繼電器輸出和二線制輸出供用戶選擇。其中有本安防爆要求的應選二線制輸出；有隔爆防爆要求的選擇繼電器和二線制均可；

　　5. 供電電源：儀表供電電源應按照產品說明書內的要求提供，對于防爆產品應嚴格按照防爆證書上的要求執行；

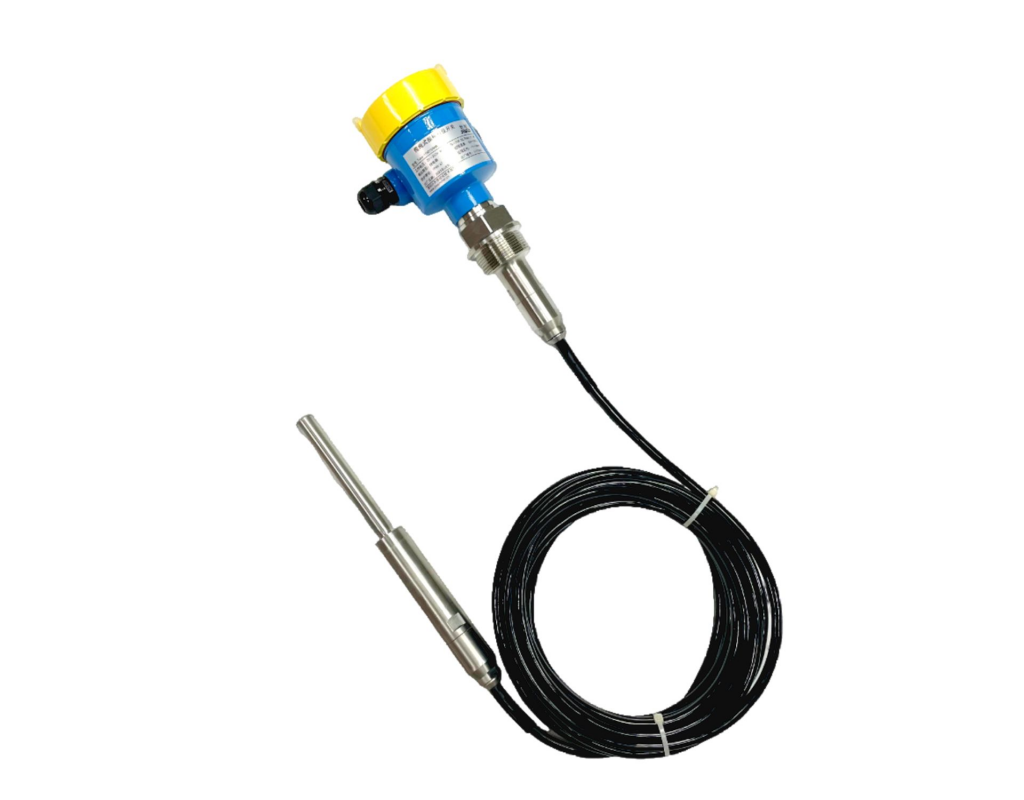

　　6. 插入深度：插入深度可根據客戶要求進行選擇，其中標準型為168mm；加長型可在178mm～20000mm可選，對于插入深度超過6000mm只能選用纜繩型；

　　7. 防爆要求：儀表通過了隔爆粉塵防爆認證和本安粉塵防爆認證，用戶可根據設計要求進行選擇。
儀表在安裝之前，先確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能、防爆要求等，確保儀表在安裝后能夠正常使用。通常有以下幾種安裝形式：

　　a、 水平安裝
　　為了確保測量的準確性，可以將Tube-11水平安裝。如果測量誤差允許在幾厘米范圍內，建議將Tube-11向下傾斜約20°后安裝，可以避免由于物料在探頭上的粘附而造成的測量誤差；當用于測量快速升降和快速流動的物料時，還需要增加防護擋板，保護探頭不受損壞儀表才能更可靠工作。

　　b、壁龕式安裝
　　當物料（密度大、顆粒大）垂直落下并沖擊料位開關探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處，以保護探頭不至于被物料壓彎。

　　c、垂直安裝
　　垂直安裝時，為了避免在圓柱容器中固料錐形或沿壁堆積造成的測量誤差，建議安裝在距離容器壁d/6處。

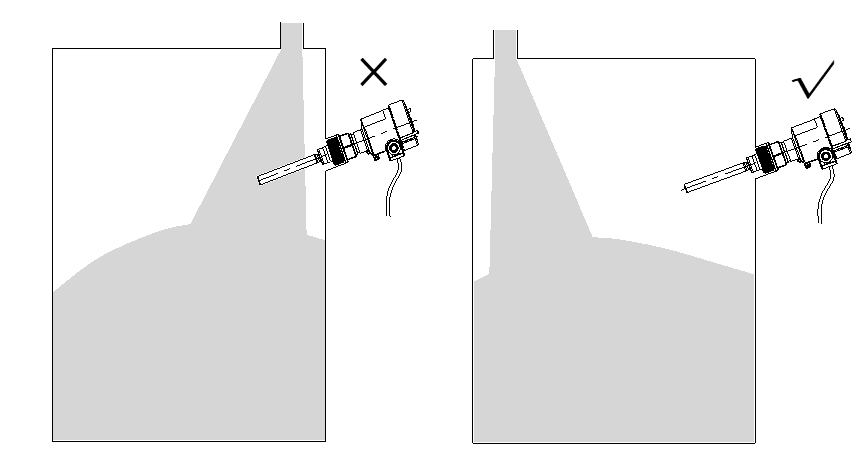

　　d、避開入料口安裝
　　Tube-11安裝位置的選擇，應避免由于安裝在入料口位置而造成的測量誤差，更應避免物料沖擊造成儀表損壞。

　　e、防潮措施
　　當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表。

　　儀表在接電時，從安全角度考慮，只有在斷電的情況下才能進行接線，對于防爆型儀表接線時必須遵　　　循相關防爆的接線要求，并按照說明書上的要求根據不同的輸出接口正確連接線纜。

　　安裝完畢后，根據現場測試要求設置好密度調節開關和高低位模式轉換開關?？刂泼姘迳系拿芏日{節開關可以改變Tube-11的測量靈敏度，使之更好的適應被測物料。Tube-11的密度調節在出廠時位于最右擋，最低測量密度為0.05g/cm3；當遇到特別輕的物料時，可將密度調節的電位計旋轉到最左擋，此時最低測量密度可達0.02g/cm3，使得檢測更加靈敏，測量的可靠性更高。對于溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式 (High/Low)開關，最終達到客戶所需要的信號輸出狀態。

　　儀表在運行期間，需要專業儀表工加強維護監控。首先需要定時檢查儀表的運行狀況，檢查儀表狀態指示燈是否正常；定期查看探頭的掛料情況，及時清除探頭上的殘留物料，保持儀表的良好工作狀態；發現故障應及時按照說明書上的故障分析進行排查，必要時可致電廠家售后進行技術協助。
