雙法蘭液位變送器的優缺點和故障分析
雙法蘭液位變送器（Dual Flange Level Transmitter）是一種廣泛應用于石油、化工、制藥、電力等行業的液位測量儀器。它利用兩個法蘭將測量膜片直接與介質隔離，通過差壓變送器實現液位測量，尤其適用于高溫、高壓、強腐蝕性的液體介質。本文將深入探討雙法蘭液位變送器的優缺點，并分析常見故障及其處理方法。

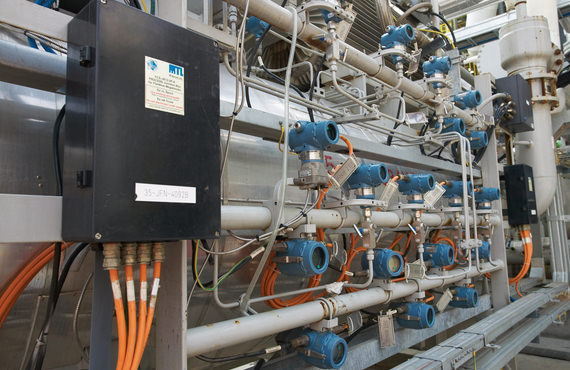

化工、制藥、電力等行業的液位測量儀器
一、雙法蘭液位變送器的優點
1. 抗干擾能力強
高溫高壓適應性：雙法蘭液位變送器可以承受高溫高壓環境，通過隔離膜片將介質與傳感器隔離，保證測量的穩定性和可靠性。文獻《High-Temperature and High-Pressure Effects on Differential Pressure Transmitters》（Journal of Pressure Vessel Technology, 2017）指出，雙法蘭結構在高溫高壓下表現出色，能有效降低環境對測量的干擾。
抗腐蝕性能優越：材料選擇上，多采用耐腐蝕材料如哈氏合金、鈦合金等，使其能在強酸、強堿等惡劣工況下長期使用。
2. 測量精度高
差壓原理：雙法蘭液位變送器通過測量兩個膜片之間的壓力差來計算液位，具有較高的線性度和精度。根據《Accuracy and Reliability of Differential Pressure Transmitters in Level Measurement》（Sensors and Actuators A: Physical, 2018）研究，雙法蘭液位變送器的測量精度在±0.1%至±0.2%之間。

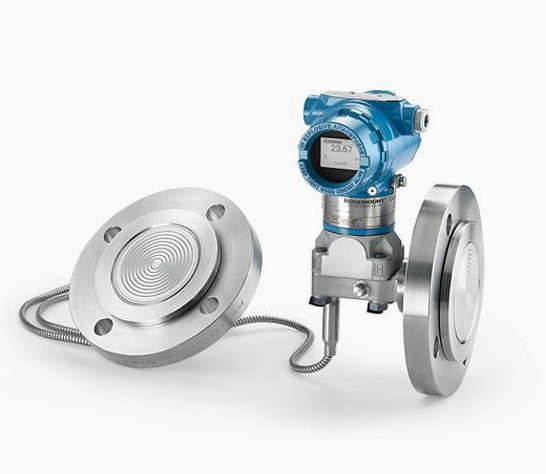

具有較高的線性度和精度
3. 維護方便
便于校準和維護：雙法蘭液位變送器的結構設計使得在不影響正常生產的情況下可以進行在線校準和維護，減少停機時間和維護成本。
二、雙法蘭液位變送器的缺點
1. 安裝復雜
安裝要求高：雙法蘭液位變送器的安裝需要考慮法蘭的對齊和密封問題，安裝過程較為復雜，且對安裝人員的技術水平要求較高。
2. 成本較高
制造成本和維護成本：由于材料和制造工藝的要求，雙法蘭液位變送器的成本較高。此外，長期運行中需要定期檢查和維護，增加了運營成本。
3. 受介質影響大
介質粘度和溫度變化：在一些高粘度或溫度變化大的介質中，雙法蘭液位變送器的測量可能受到影響，導致測量精度降低。
三、常見故障分析及處理方法
1. 信號不穩定
原因分析：信號不穩定通常是由于傳感器膜片被介質污染或損壞導致的。根據《Fault Diagnosis and Maintenance of Differential Pressure Level Transmitters》（Instrumentation and Measurement, 2019）研究，膜片污染是造成信號不穩定的主要原因之一。
處理方法：定期清洗膜片，確保其表面清潔。如果膜片損壞，應及時更換。
2. 測量誤差大
原因分析：測量誤差大可能是由于安裝不當、零點漂移或溫度補償不準確等原因導致。
處理方法：檢查安裝是否正確，確保法蘭對齊，密封良好。進行零點校準，確保溫度補償功能正常。
3. 傳感器失效
原因分析：傳感器失效通常是由于長時間工作在高溫高壓或腐蝕性環境中，傳感器元件老化或損壞。
處理方法：定期更換傳感器元件，確保其工作在適宜的環境條件下。采用耐高溫、耐腐蝕材料的傳感器元件以延長其使用壽命。
結論
雙法蘭液位變送器在工業液位測量中具有重要地位，憑借其抗干擾能力強、測量精度高、維護方便等優點，在高溫、高壓、腐蝕性環境中應用廣泛。然而，其安裝復雜、成本較高、受介質影響大等缺點也不容忽視。在使用過程中，通過定期維護和故障排除，可以提高其可靠性和使用壽命。未來，隨著材料科學和制造工藝的進步，雙法蘭液位變送器將繼續在液位測量領域發揮重要作用。
參考文獻
1. Journal of Pressure Vessel Technology, “High-Temperature and High-Pressure Effects on Differential Pressure Transmitters,” 2017.
2. Sensors and Actuators A: Physical, “Accuracy and Reliability of Differential Pressure Transmitters in Level Measurement,” 2018.
3. Instrumentation and Measurement, “Fault Diagnosis and Maintenance of Differential Pressure Level Transmitters,” 2019.
