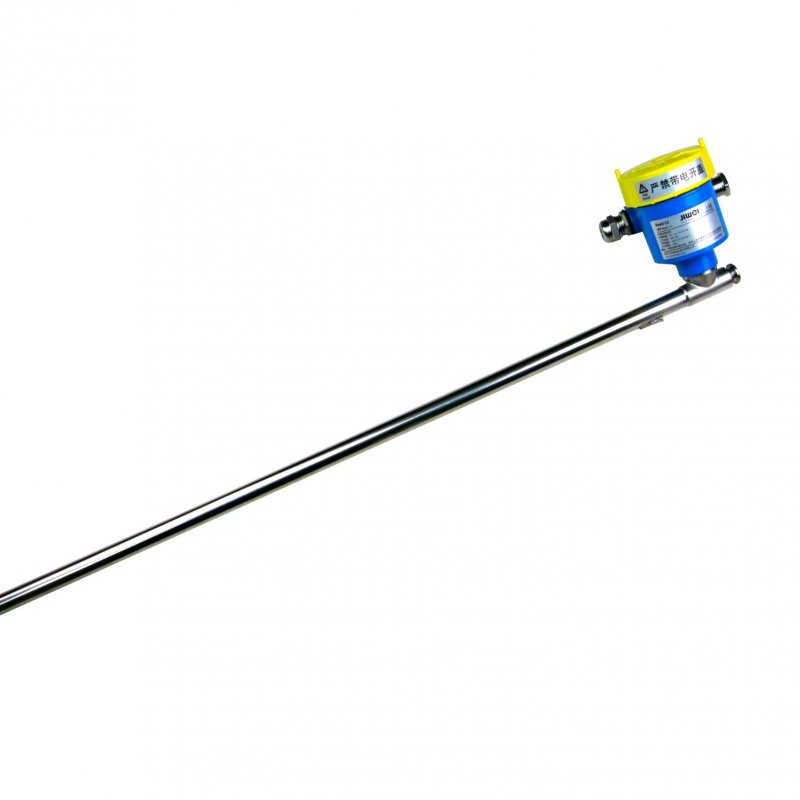

Reed-11/Reed-21S干簧管遠傳變送器與Flap-11系列磁翻板液位計配套使用，將現場的液位信號以4～20mA的電流形式遠端傳送回機房或控制室，達到遠程掌握罐體的液位高度，便于實時實施控制的目的。
當浮筒里面的浮子隨著液位變化而上下移動時，浮子中的磁鋼所在的位置將改變干簧管中磁開關的閉合狀態，只有在磁鋼作用范圍內的干簧管閉合，其它都處于開路狀態，從而改變回路的電阻值。浮子的位置相當于電位器的滑動點，隨著浮子的位置變化，引起電阻值變化，輸出電壓隨之變化，通過電流/電壓轉換，轉化為4～20mA電流信號輸出。變送器的分辨率通常有±5mm和±10mm兩種，精度越高，使用干簧管的數量越多。
（1）采用進口塑封干簧管，壽命長。
（2）采用進口TI單片CLT技術芯片完成電壓電流轉換，實現4～20mA輸出。
（3）采用高性能CPU和進口芯片，實現4～20nA+Hart輸出。
（4）通過SIL2/3認證和隔爆、本安雙重防爆認證。
（5）防護等級高，可達IP66/IP67。
（6）外管采用304材質，抗腐蝕強。
|
分辨率 |
±5mm/±10mm |
|
回路供電 |
10～36V DC |
|
工作溫度 |
-50～150℃ |
|
環境溫度 |
-20～50℃ |
|
SIL認證（Reed-21S） |
SIL2（HFT≥0)/SIL3（HFT≥1) |
|
防爆等級 |
隔爆型Ex d IIC T6 Gb |
|
本安型Ex ia IIC T6 Ga |
|
|
防護等級 |
IP66/IP67 |
|
電器接口 |
1/2″NPT或M20×1.5 |
與Flap-11系列磁翻板液位計配合使用，輸出4～20mA信號，實現液位的實時監控。

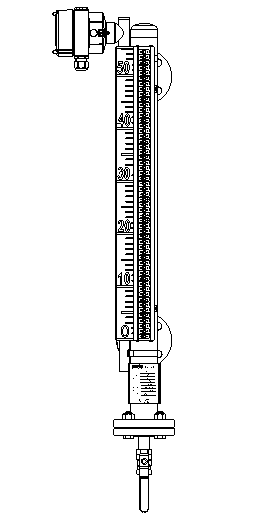

（與磁翻板液位計配套使用）
