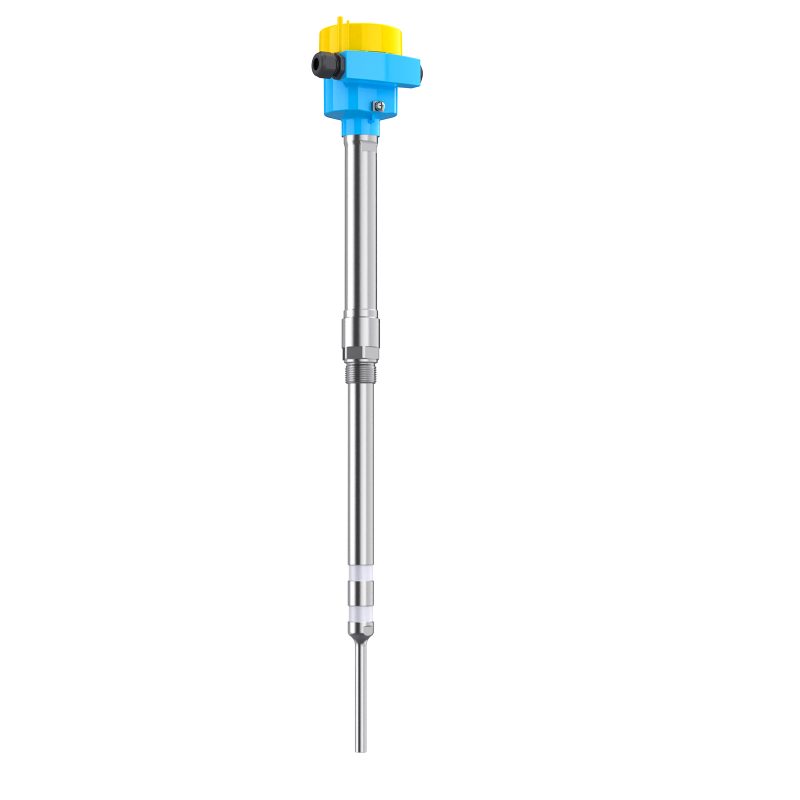

Cape-11H超高溫型射頻導納料位開關

Cape-11H超高溫型射頻導納料位開關

Cape-11H超高溫型射頻導納料位開關專門應用于溫度超過250℃時的場合，最高過程溫度達450℃。其探頭采用耐高溫陶瓷材料，廣泛應用于冶金、環保、化工等行業。

　　Cape-11H超高溫型射頻導納料位開關專門應用于溫度超過250℃時的場合，最高過程溫度達450℃。其探頭采用耐高溫陶瓷材料，廣泛應用于冶金、環保、化工等行業。

工作原理

　　Cape-11H超高溫型射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。

（1）陶瓷探頭，最高過程溫度達450℃。
（2）外置雙色LED指示器，通過旋轉表頭實現LED最佳朝向，方便遠程觀察。
（3）模塊化設計，可靠性高，安裝維護方便。
（4）產品通過第三方可靠性檢測認證，確保具有極高的可靠性。

適用物料	介質類型	高溫灰塵、粉末
適用物料	介電常數	≥1.6
探頭參數	探頭長度	400～1800mm
	保護極長度	90～590mm，根據探頭長度與客戶要求定制
	探頭直徑	φ12mm
材質	外殼	鋁合金
	內殼	塑料
	探頭金屬層	SUS304
	探頭絕緣層	陶瓷
	纜繩	SUS304
電源	交流	85～264V AC
	直流	18～30V DC
	功率消耗	≤3W
響應時間	接觸物料	1s
響應時間	沒有物料	1s
信號輸出	繼電器	雙刀雙擲，8A/250V AC/30V DC
信號輸出	繼電器延時	0～30S連續可調
工作環境	過程溫度	-40～450℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
安全認證	防護等級	IP66

（1）電廠省煤器裝置煤倉料位測量。
（2）冶煉廠燒結灰料倉料位測量。
（3）水泥廠篦冷機水泥熟料料位測量。

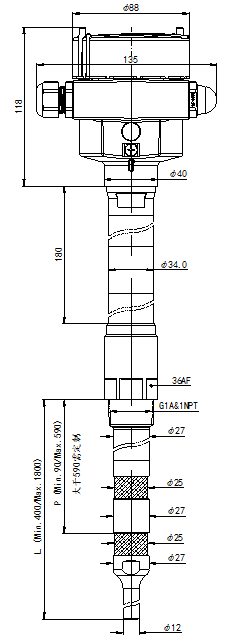

Cape-11H超高溫型射頻導納料位開關尺寸圖

Cape-11H超高溫型射頻導納料位開關尺寸圖

Cape-11H超高溫型射頻導納料位開關尺寸圖

安裝注意事項：

圖一為垂直安裝時，射頻導納料位開關與容器壁的距離至少500mm。
圖二為射頻導納料位開關保護極至少伸入料倉內部50mm。
圖三所示為水平安裝時，料位開關應傾斜20°，以防止掛料現象。為減少物料對探頭的直接沖擊，應在探頭上方安裝防護擋板，擋板長度應大于探頭水平安裝的長度。對于一般性物料防護擋板的截面形狀為倒V形（如圖中a）；對于粗糙且密度較大物料防護擋板的截面形狀采用正V形（如圖中b），以減輕物料對防護擋板的磨損。

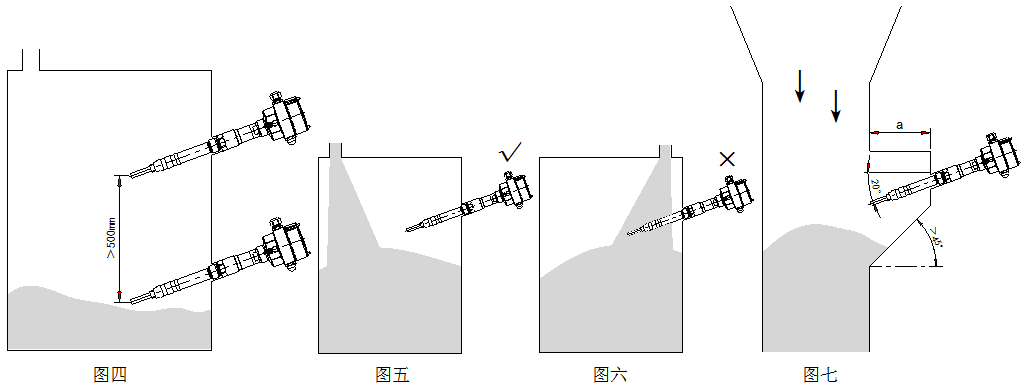

當同一料倉需安裝多臺射頻導納料位開關時，兩探頭之間垂直距離至少間隔500mm，如圖四所示。
安裝時要偏離進料口，避免物料沖擊造成損壞或誤動作。圖五為正確安裝方式，圖六為錯誤安裝方式。
圖七為壁龕式安裝，即當物料（密度大、顆粒大）垂直落下并沖擊料位開關探頭時，為了確保測量儀表壽命以及測量效果，需將儀表安裝于壁龕處。圖中a的長度應大于探頭的插入深度，以保護探頭不至于被物料壓彎。
