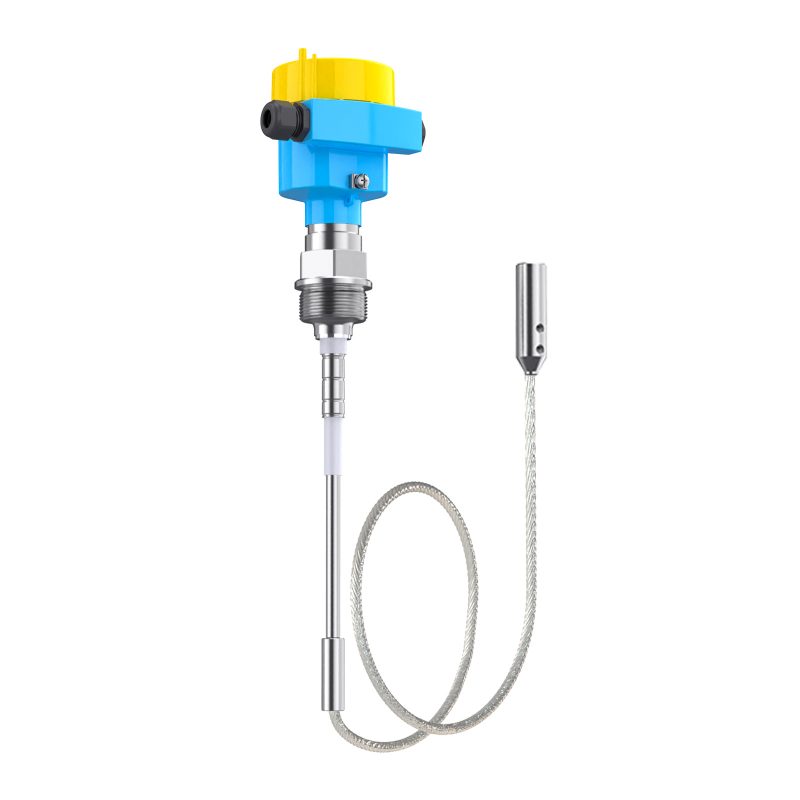

Cape-11R纜繩型射頻導納料位開關

Cape-11R纜繩型射頻導納料位開關

Cape-11R纜繩型射頻導納料位開關專門用于頂裝且探頭長度大于2米時的測量，繩式組件一端連接探頭。該型號產品適用于大型罐體和料倉，采用垂直安裝的方式，能有效避免物料的沖擊。

　　Cape-11R纜繩型射頻導納料位開關專門用于頂裝且探頭長度大于2米時的測量，繩式組件一端連接探頭。該型號產品適用于大型罐體和料倉，采用垂直安裝的方式，能有效避免物料的沖擊。

工作原理

　　Cape-11R纜繩型射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。

（1）適用于大型罐體和料倉的測量。
（2）外置雙色LED指示器，通過旋轉表頭實現LED最佳朝向，方便遠程觀察。
（3）模塊化設計，可靠性高，安裝維護方便。
（4）產品通過第三方可靠性檢測認證，確保具有極高的可靠性。

適用物料	介質類型	灰塵、粉末
適用物料	介電常數	≥1.6
探頭參數	探頭長度	600～6000mm
	保護極長度	90～800mm，根據探頭長度與客戶要求定制
	纜繩直徑	φ6mm
材質	外殼	鋁合金
	內殼	塑料
	探頭金屬層	SUS304、316L
	探頭絕緣層	PTFE
	纜繩	SUS304
電源	交流	85～264V AC
	直流	18～30V DC
	功率消耗	≤3W
響應時間	接觸物料	1s
響應時間	沒有物料	1s
信號輸出	繼電器	雙刀雙擲，8A/250V AC/30V DC
信號輸出	繼電器延時	0～30S連續可調
工作環境	過程溫度	-40～250℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
安全認證	防護等級	IP66

（1）電廠大量程煤倉料位測量。
（2）水泥廠大量程水泥料倉料位測量。

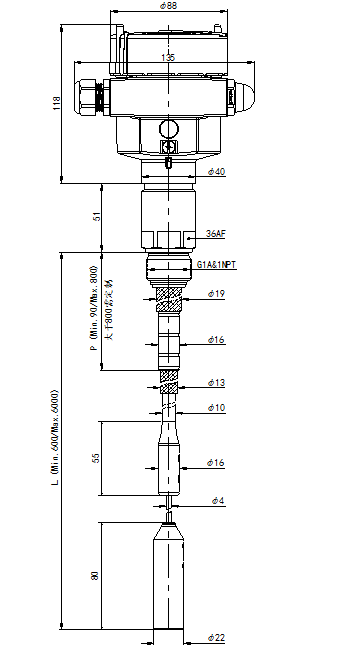

Cape-11R纜繩型射頻導納料位開關尺寸圖

Cape-11R纜繩型射頻導納料位開關安裝圖

安裝注意事項：

纜繩型射頻導納料位開關建議垂直安裝。
垂直安裝時，探頭與罐壁的距離至少1.5m，如圖一所示。
安裝時要偏離進料口，避免物料沖擊造成損壞或誤動作。
